分体式斜面锁紧工件夹持工装结构

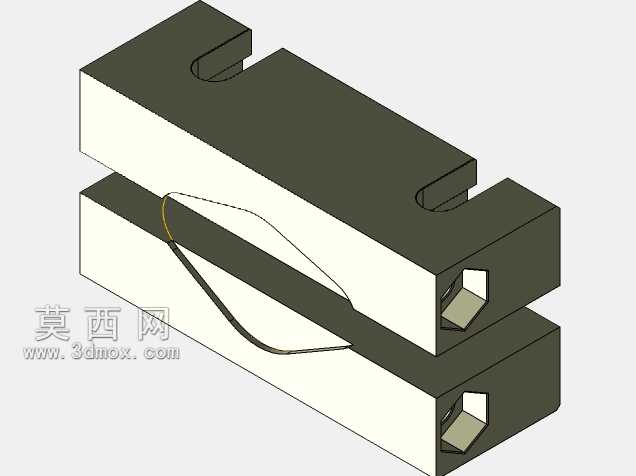

　　在常规机加工、小型零件装配、线切割定位等作业场景里，这类分体式斜面锁紧夹持结构的应用覆盖度极高，不同于传统台虎钳的大行程大夹持力设计，该结构更适配小尺寸、规则条形工件的快速装夹需求，尤其在多工位排布的工装板上，这类薄型夹持件可以密集排布，不会占用过多工作台面的垂直空间，对于小行程加工设备的作业兼容性更好。从结构功能来看，上下两个夹持块通过中间的斜面结构实现联动，当对夹持块施加轴向锁紧力时，斜面会将轴向力转化为垂直于夹持面的正压力，从而将放置在两个夹持面之间的工件压紧，这种结构的优势在于锁紧行程短，操作时不需要大幅度调整夹持开口，只要将工件贴紧定位面后施加锁紧力即可完成装夹，相比螺纹旋进式的夹持结构，装夹效率能提升40%以上，

　　适合批量小件的重复装夹作业。设计思路上，该夹持结构没有采用复杂的传动组件，整体仅由上下两个主体块构成，没有额外的弹性件、连接件，依靠结构本身的斜面配合实现力的转向，这种极简的结构设计一方面降低了加工难度，两个块体都可以通过常规的铣削、线切割工艺完成加工，不需要特殊的成型工艺，另一方面也减少了结构的故障点，在车间多油污、多切屑的作业环境下，不会因为切屑卡入传动缝隙导致结构失效，日常维护只需要定期清理斜面的杂物即可，不需要频繁加注润滑脂或者更换易损件。从安装边界来看，该夹持结构的底部块体侧面设计有内六角安装孔，可以通过内六角螺栓直接固定在工装基板或者机床工作台上，安装孔的位置做了沉头设计，螺栓锁紧后头部不会突出块体表面，

　　不会干涉工件的放置和上下料动作；整体外形为规则的长方体结构，两个夹持块闭合后的总高度较低，在安装时不需要在工作台面加工沉台避让，直接贴合台面固定即可，相邻两个夹持结构的安装间距可以控制在很小的范围，对于需要同时装夹多个工件的批量加工作业，能有效提升工作台面的利用率。夹持面设计为平面结构，对于表面平整的条形、块形工件都能实现稳定的面接触夹紧，不会出现点接触导致的工件压痕或者装夹变形，在夹持硬度较低的有色金属工件、薄壁工件时，也可以根据需求在夹持面粘贴铜皮或者尼龙垫片，进一步降低装夹压伤的风险。结构端部的开槽设计是为了适配锁紧件的安装，锁紧件可以采用标准的内六角螺栓或者快拆式凸轮锁紧手柄，当采用凸轮手柄时可以实现无工具快速装拆，

　　进一步缩短单件装夹的辅助时间，适配高频次换件的作业场景。在实际使用中，该夹持结构的夹持力可以通过调整锁紧件的锁紧力矩进行控制，对于需要小夹持力的精加工工序，可以适当降低锁紧力矩避免工件变形，对于粗加工工序则可以加大锁紧力矩，保证大切削量下工件不会出现位移。上下块体的斜面配合角度经过优化，既保证了锁紧时的力转化效率，也不会出现自锁失效的情况，当松开锁紧件后，上夹持块可以顺着斜面自然松开，不需要额外撬动即可取出工件，操作流畅度较好。该结构的两个块体都采用对称式设计，加工时不需要制作特殊的工装夹具，一次装夹即可完成单个块体的所有面加工，批量加工时的一致性容易保证，加工成本较低，适合作为通用工装在车间内批量配置，替代部分复杂的专用夹持工装，降低工装制作的综合成本。
