机加工用分体式对合工件夹持座结构

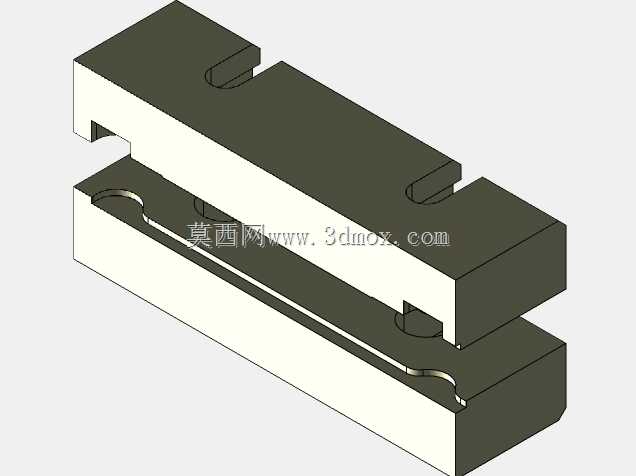

　　在常规铣削、磨削、线切割等机加工工序里，小型异形轴类、薄片状工件的装夹一直是容易被忽略却直接影响加工精度的环节——普通平口钳的钳口为平面结构，夹持曲面工件时容易出现接触面积不足、装夹应力集中导致工件变形，或是定位偏移造成加工尺寸超差的问题，这套对合式夹持座就是针对这类装夹痛点设计的专用工装结构。整套结构采用上下分体对合的设计逻辑，上下两个夹持块的对合面加工有与待加工工件外形匹配的仿形凹槽，凹槽的轮廓根据常见小型轴类、带圆弧面工件的外形做了适配，装夹时将工件放置在下夹持块的凹槽内，扣合上夹持块后，两个凹槽完全包覆工件的夹持段，相比传统点接触、线接触的装夹方式，面接触的包覆结构能将夹持力均匀分散到工件接触面上，既可以避免薄壁、

　　易变形工件被夹伤夹变形，也能在大切削量加工时防止工件出现转动、轴向窜动的问题。上下夹持块的主体采用矩形块结构，外侧的两个凸台结构是与机床工作台T型槽配合的安装定位边，安装时可以直接将凸台卡入工作台的标准T型槽内，不需要额外制作转接板，安装边界完全适配常规立式铣床、磨床、快走丝线切割设备的工作台槽距，夹持块的厚度经过核算，在满足夹持深度要求的前提下不会与机床主轴、加工刀具发生运动干涉。上下夹持块之间预留了均匀的合模间隙，当锁紧螺栓施加夹持力时，上下块可以沿着合模面微量进给，适配一定尺寸公差范围内的同类型工件，不需要针对每个尺寸的工件单独更换钳口。夹持块上的凹槽边缘做了微小的倒角过渡，一方面是方便工件快速放入定位，

　　避免装夹时工件边缘与凹槽棱边发生磕碰刮伤，另一方面也能减少合模时的应力集中，防止夹持块在反复锁紧受力后出现棱边崩裂的问题。在实际生产场景中，这类夹持座多用于小型精密零件的批量加工工序，比如小型销轴的扁位铣削、微型轴类零件的端面磨削、薄型圆弧垫片的线切割加工，相比通用平口钳，专用仿形夹持座不需要每次装夹都做反复找正，工件放入凹槽后即可完成定位，能大幅缩短单件装夹的辅助时间，同时稳定的包覆式夹持结构也能降低装夹误差带来的加工废品率。设计这套结构时，首先考虑的是工装的通用性与刚性平衡，主体采用整体式矩形块结构，没有多余的镂空减重设计，保证装夹时的整体刚性，避免切削过程中工装自身出现振颤影响加工表面质量；

　　仿形凹槽的位置设置在夹持块的中心线上，保证装夹后工件的中心与夹持座的定位基准重合，减少基准不重合带来的定位误差；上下夹持块的锁紧孔位设置在凹槽的两侧，锁紧力的作用点正对工件的夹持位置，避免锁紧时夹持块出现翘曲导致工件装夹倾斜。在安装适配性上，夹持座底部的平面做了精磨处理，与机床工作台贴合时的平面度控制在合理范围内，保证安装后工装的基准面与工作台面平行，不需要额外垫塞尺调整水平；外侧的定位凸台宽度按照标准T型槽的尺寸做了公差适配，安装时可以顺畅滑入T型槽，同时不会出现过大的间隙导致装夹后工装偏移。对于小批量多品种的加工场景，只需要更换不同凹槽轮廓的夹持块，就可以适配不同外形的工件，底座部分可以通用，能降低工装的制作成本。这类夹持结构也可以配套在自动化上下料的机加工单元中，上下分体的对合结构方便气动或液压锁紧机构驱动开合，配合机械手完成工件的自动装夹卸料，不需要人工手动操作锁紧，适配自动化生产线的加工节奏。在实际使用中需要注意，装夹工件时要保证工件的夹持段完全进入凹槽内，避免部分悬空导致加工时工件受力变形，锁紧力的大小要根据工件的材质调整，针对铝、铜等软质金属工件要适当降低锁紧力，防止工件表面被夹出压痕，针对钢质工件可以适当提高锁紧力，保证大切削量下的装夹稳定性。
