分体式对合型工件夹持定位工装

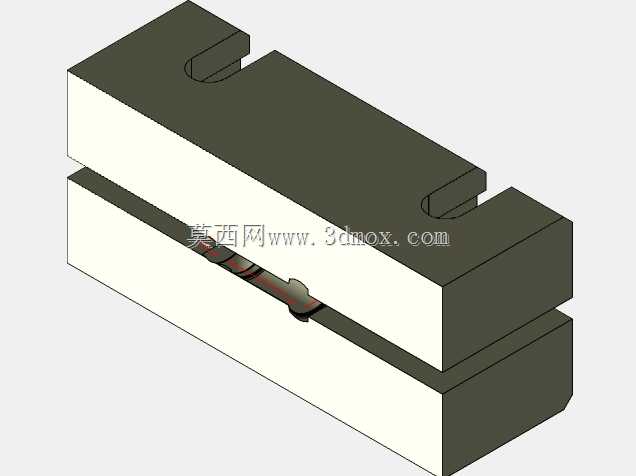

　　在精密机加工、小型零部件装配、通讯类小尺寸零件批量加工场景中，这类分体对合结构的夹持块是工位上最常用的基础工装之一，不同于通用台虎钳的大行程宽适配设计，这类定制化夹持块是针对特定轮廓工件做的仿形适配，装夹时不需要反复调整钳口找正，能大幅缩短单件装夹的辅助时间，尤其适合小尺寸异形轴类、薄型片状零件的批量工序加工。从结构上看，该夹持件采用上下分体对合的设计逻辑，上下两个夹块的结合面加工有与被夹持工件外轮廓完全匹配的仿形型腔，合模后型腔能完全包覆工件的夹持段，避免通用平口钳夹持异形件时出现的点接触压伤、装夹歪斜问题，夹持力分布更均匀，即便是薄壁类小零件，也能在足够夹持力的前提下避免装夹变形。夹块本体的顶部加工有通长的T型槽结构，

　　该结构是为了适配机床工作台上的标准T型槽螺栓，安装时不需要额外做转接板，直接通过T型螺栓就能将夹块整体固定在铣床、磨床或者小型工装台的台面上，安装边界可以根据工位的T型槽间距灵活调整，夹块的整体外形为规则长方体，没有外凸的多余结构，并排布置多个同类型夹持块时不会出现结构干涉，适合多工位并列排布的批量加工场景。设计这类夹持块的时候，首先要确认被夹持工件的夹持段轮廓公差，仿形型腔的尺寸要根据工件的实际尺寸公差带做适配，通常型腔的单边间隙控制在0.02-0.05mm之间，既保证工件能顺利放入型腔，又能避免合模后工件出现窜动；上下夹块的结合面需要做精磨处理，平面度控制在0.01mm以内，避免合模后结合面出现缝隙导致夹持错位；

　　夹块上的T型槽位置要结合常用机床的T型槽标准间距设计，槽宽适配常用的M8、M10T型螺栓，保证安装时的通用性。夹块的边角位置做了小尺寸的倒角处理，一方面是避免热处理和加工过程中出现应力集中导致的边角崩裂，另一方面也能防止操作人员上下料时被锐边划伤。在实际使用场景中，这类夹持块除了用于机加工工序的工件固定，还可以用于零部件检测工序的定位，将工件放入合模后的型腔中，不需要额外找正就能快速确定工件的检测基准，配合百分表、影像测量仪完成尺寸检测，相比通用检测夹具，定位重复精度能控制在0.01mm以内，检测效率提升明显。针对小尺寸通讯类零件的加工，这类夹持块的型腔可以根据不同批次的零件轮廓做快速更换调整，上下夹块的本体可以重复使用，

　　只需要重新加工结合面的型腔部分就能适配新的工件，工装的复用率远高于一次性定制夹具，能有效降低中小批量零件生产的工装成本。夹块的整体厚度设计充分考虑了加工时的切削受力，在夹持小型零件进行铣削、磨削加工时，夹块自身的刚性足够抵抗切削力带来的振动，不会因为夹块变形导致工件出现让刀、振纹问题，夹块的上下表面平行度也做了严格控制，安装到机床台面后不需要反复打表找正夹块本身的平面度，进一步压缩了工装准备的时间。在装配类工位使用时，这类夹持块可以作为工件的固定基座，将工件夹持固定后完成引脚焊接、小零件压装等装配工序，仿形型腔能避免装配过程中工件出现移位，保证装配位置的一致性，相比手工按压固定的方式，装配良率能得到明显提升。
