机加工用对开式工件夹持定位夹具

项目分类:工装 发布时间:2022-07-30 ID:692653
  • 机加工用对开式工件夹持定位夹具

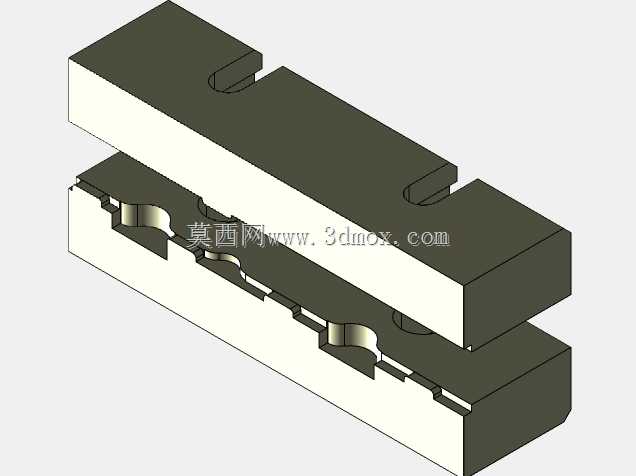

  这套对开式夹持结构主要面向小直径轴类、薄壁套类零件的机加工工序定位场景,在普通车床二次加工、外圆磨床精磨、铣床键槽铣削这类需要避开工件已加工表面的工序里,这类分体式夹持块的适配性远高于通用三爪卡盘的硬爪结构。日常车间加工中,经常遇到已经完成一端外圆精加工的轴类零件,需要掉头装夹加工另一端,如果直接用硬爪夹持已加工面,很容易夹伤表面留下压痕,要是垫铜皮又会出现定位偏移、同轴度超差的问题,这套夹持块的内凹型腔完全贴合工件外轮廓,夹持时受力均匀分散,不会出现局部应力集中压伤工件的情况。

  从结构设计来看,上下两个夹持块采用对称式对合布局,每个块体的结合面都加工有对应配合的定位止口,合模时止口先完成导向定位,避免上下块错位导致的型腔偏移,不需要每次装夹都反复打表找正夹持块本身的位置。块体上的U型开口槽是为了适配机床工作台上的T型槽螺栓安装,槽的宽度按照常规机床通用T型螺栓的尺寸设计,安装时可以沿着槽方向调整夹持块的间距,适配不同长度的工件装夹需求,不需要额外制作转接板。型腔部分的圆弧面根据常见的待加工工件直径做了适配,圆弧的粗糙度控制在Ra1.6以内,保证和工件表面的贴合面积足够,夹持时不会出现打滑,同时圆弧边缘做了0.5mm的倒角,避免合模时锐角刮伤工件表面。

  安装边界方面,整套夹持块合模后的总高度控制在普通机床工作台到刀具行程的安全范围内,不会出现刀具和夹持块干涉的情况,块体的长度方向预留了足够的螺栓安装空间,即使安装在小型台钻的工作台上也不会超出台面边界。上下块的结合面平面度要求控制在0.02mm以内,保证合模后型腔的同轴度误差不超过0.01mm,满足精加工工序的定位精度要求。块体的外侧平面做了退刀槽设计,在铣削结合面和型腔的时候可以避免刀具撞刀,同时也能减少块体和机床工作台、压块的接触面积,避免因为接触面有毛刺导致安装不稳。

  实际使用时,先将下夹持块通过T型螺栓固定在机床工作台上,打表找正下块型腔的轴线和机床主轴轴线平行,再将待加工工件放置在下块的型腔内,确认工件的轴向定位位置后,合上上夹持块,通过螺栓预紧上下块,预紧力根据工件的材质调整,加工薄壁铝件时预紧力控制在不会让工件产生形变的范围内,加工钢件时可以适当加大预紧力保证夹持刚性。和通用的平口钳相比,这种定制型腔的夹持块不需要额外制作软爪,也不需要每次装夹都修磨钳口,换产时只需要更换对应型腔的夹持块就能完成不同直径工件的装夹切换,在多品种小批量的加工场景里能大幅减少装夹辅助时间。另外夹持块上的沉头孔设计可以让螺栓头部完全沉入块体内部,不会突出块体表面,避免加工时刀具扫到螺栓头引发安全事故,块体的边角都做了倒钝处理,日常搬运装拆时不会划伤操作人员。
