对开式精密工件夹持定位工装结构

　　在通讯连接器精密加工、小尺寸五金零件批量铣削、钻孔工序的产线布局里，这类对开式夹持结构是工位上出镜率极高的工装类型，它不需要复杂的液压或气动驱动回路，依靠上下模体的合模精度就能完成工件的周向定位与夹紧，适配加工中心、小型台钻、快走丝线切割等多类设备的工位装夹需求，尤其适合棒料、带异形轮廓的小型通讯结构件的快速装夹，能有效减少单件装夹的辅助耗时，提升批量加工的工序一致性。

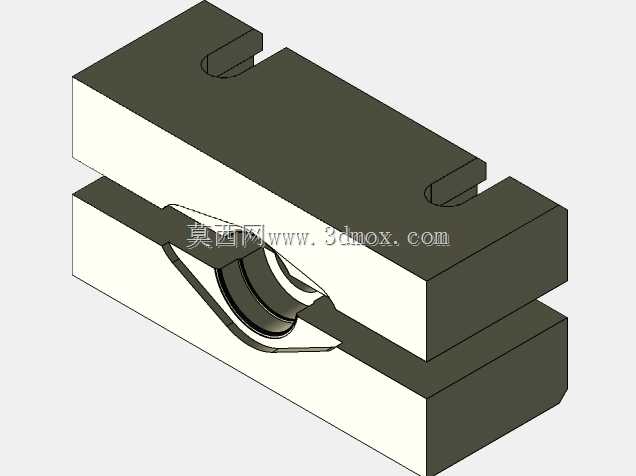

　　从结构功能来看，该夹持装置采用上下分体式的对合设计，上下两个模体的外侧均加工有对称的U型安装槽，这一结构是为了适配设备工作台的T型槽螺栓固定需求，安装时不需要额外加工定制连接法兰，直接通过标准T型螺栓就能将整个夹具锁紧在设备工作台上，安装槽的开口宽度与常规M8、M10工装螺栓的尺寸匹配，锁紧后模体与工作台的贴合面无悬空区域，能承受铣削加工时的径向切削力，不会出现装夹移位的问题。上下模体的对合面加工有与待夹持工件轮廓完全匹配的成型型腔，型腔的入口处做了渐变的导向倒角，工件放入时不需要精准对位就能顺着倒角滑入定位位置，合模后型腔的内壁与工件表面完全贴合，夹紧力均匀分布在工件的接触面上，不会像三爪卡盘那样因为点接触造成薄壁工件的装夹变形，针对薄壁类的通讯接头壳体加工，这种面接触的夹紧方式能将装夹变形量控制在0.02mm以内，满足精密加工的形位公差要求。

　　设计这类夹持结构时，首先要确定的是型腔的尺寸公差带，通常型腔的基本尺寸取待夹持工件的最大实体尺寸，配合公差选H7/g6的间隙配合，既保证工件能顺利放入，又不会因为间隙过大造成加工时的工件窜动；上下模体的合模面需要做平面度处理，平面度公差控制在0.01mm以内，避免合模后出现分型面缝隙，导致工件装夹时出现倾斜。模体的外侧安装槽的位置需要做受力校核，两个安装槽的中心距要匹配常用设备工作台的T型槽间距，槽的深度要保证螺栓锁紧后螺栓头不会高出模体上表面，避免干涉加工刀具的走刀路径。模体的整体厚度需要根据待加工工件的切削力计算，针对钢件铣削加工，模体的总厚度不小于工件直径的1.5倍，保证夹紧时模体自身不会出现弹性变形，针对铝件、塑料件的轻切削加工，厚度可适当减小，降低工装的整体重量，方便工位间的搬运切换。

　　从安装边界来看，该夹具的整体外形为规则长方体，没有外凸的异形结构，占用工作台的安装面积极小，单个夹具的安装占位仅为120mm*60mm的矩形区域，在小型加工中心的工作台上可以并排布置4-6个同类型夹具，配合多工位加工程序实现一次装夹多件加工，进一步提升设备的加工效率。夹具的上下模体不需要额外的导向销定位，依靠型腔自身的轮廓就能实现合模时的自定位，日常维护时只需要定期清理型腔内的切屑残留，不需要做复杂的润滑保养，适合车间多粉尘、多切削液的恶劣加工环境长期使用。针对不同规格的工件，只需要更换对应型腔的模体部分，底座的安装结构可以通用，能大幅降低多品种小批量生产时的工装制造成本，缩短工装的准备周期。在实际使用中，这类夹具还可以配合快换压板使用，更换不同模体时不需要完全拆卸安装螺栓，只需要松开压板就能完成模体的切换，整个换型过程不超过2分钟，完全满足柔性生产的快速换型需求。型腔的内壁还可以根据加工需求做不同的表面处理，针对需要强夹紧力的钢件加工，型腔内壁做滚花处理增加摩擦力，针对表面质量要求高的铝件、铜件加工，型腔内壁做抛光处理并垫0.1mm厚的铜皮，避免装夹夹伤工件表面，满足不同加工场景的使用需求。
