机加工用对开式工件夹持固定座结构

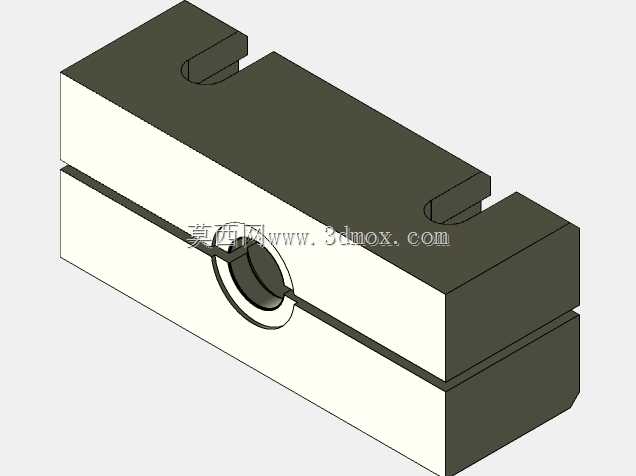

　　在常规机加工、小型零件装配工位的场景里，这类对开式夹持座是非常实用的工位固定元件，不同于常见的平口钳、卡盘类通用夹具，它针对轴类、小尺寸杆状零件的侧向装夹做了专门的结构优化，能在钻床、小型铣床、工装检测台面上完成零件的快速定位与夹紧，避免薄壁、小直径零件装夹时出现的压伤、同轴度偏移问题。从结构设计逻辑来看，整体采用上下分体的对开式布局，主体为两个对称的矩形块体，中间沿长度方向加工出半圆弧型夹持型腔，上下块体合拢后形成完整的圆形夹持孔，用来穿入待固定的轴类工件；块体的上部加工有两个对称的T型槽结构，这个结构是为了适配工作台面的T型螺栓，能直接将整个夹持座固定在标准机床工作台的槽位上，不需要额外加工安装孔，

　　适配多数常规机加工台面的安装边界。夹持孔的位置设置在块体厚度方向的中分面上，保证上下半孔的同轴度，合拢后不会出现错边，避免装夹工件时出现轴线倾斜；上下块体的结合面做了精磨处理，合拢后贴合间隙控制在0.02mm以内，保证夹紧时的受力均匀，不会因为结合面缝隙导致工件装夹后出现翘曲。在实际使用时，将待夹持的工件穿入合拢后的夹持孔中，通过侧面的锁紧螺钉（对应模型侧面的螺纹孔结构）施加径向夹紧力，就能完成工件的固定；这种侧面锁紧的方式相比正面压紧，不会占用工件上方的加工空间，在对工件端部进行钻孔、铣边、去毛刺等工序时，刀具的走刀路径不会被夹具结构干涉，操作空间更充裕。从安装边界来看，整体外形为规则长方体，没有外凸的异形结构，

　　在台面上布置时可以多个夹持座并排安装，配合不同直径的夹持孔型腔，就能同时固定多根不同规格的小轴类零件，适配小批量零件的批量加工需求；T型槽的槽宽按照标准机床T型槽尺寸设计，能直接和M8、M10规格的T型螺栓配合，不需要额外定制紧固件，降低现场使用的配件成本。设计时特意将夹持孔的中心高度控制在距离底面25mm的位置，这个高度既保证了工件装夹后下方有足够的排屑空间，加工产生的切屑不会堆积在夹持座和工件的结合位置，也不会因为中心过高导致装夹后工件的刚性不足，加工时出现振刀问题。上下分体的结构也方便后期维护，如果夹持型腔出现磨损、拉毛，只需要拆开两个块体，对型腔表面进行修磨或者重新加工半孔，不需要整体更换整个夹持座，能延长工装的使用寿命；

　　侧面的锁紧螺纹孔采用了通孔加沉台的设计，锁紧螺钉的头部可以沉入沉台内，不会突出块体侧面，避免安装时和相邻的夹具、工位挡板产生干涉。在装配检测工位使用时，这类夹持座还可以作为定位基准座，将待检测的轴类零件穿入夹持孔后轻微锁紧，就能配合百分表、千分尺完成工件的径向圆跳动、同轴度等形位公差检测，因为块体的底面为精磨基准面，放置在检测平台上时平面度能达到0.01mm以内，检测基准的稳定性足够满足常规零件的检测精度要求。不同于复杂的液压、气动夹具，这种纯机械结构的夹持座不需要外接动力源，在没有气源、液压站的简易工位上也能正常使用，手动拧紧锁紧螺钉就能完成装夹，操作门槛低，新入职的工位操作人员不需要专门培训就能快速上手。结构上没有易损的弹性元件、密封件，长期使用的故障率极低，只需要定期在结合面、螺纹孔位置涂抹少量润滑脂，避免切削液、铁屑进入造成锈蚀卡滞，就能保持长期稳定的工作状态。在小型零件的焊接工位上，这类夹持座也能用来固定细杆类的焊接工件，保证两个焊接零件的同轴度，避免焊接时工件移位导致的尺寸超差，因为整体为金属结构，能承受焊接时的飞溅温度，不会因为少量焊渣飞溅出现结构损坏。
