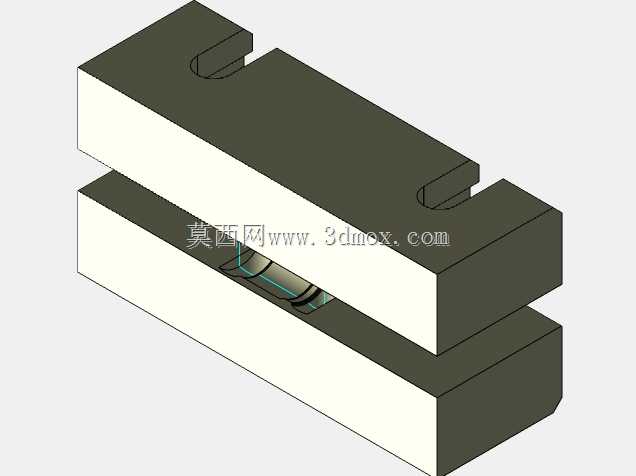

LK72973初始工件夹持定位工装结构

　　在精密机加工、小型零部件装配以及通讯类精密组件的工序流转环节，工件的初始定位夹持稳定性直接决定了后续工序的加工精度与装夹效率，这款夹持结构正是针对小尺寸规则块状工件的初始工位固定需求开发的专用工装。从实际产线应用来看，这类夹持结构常部署在精密铣床、小型磨床的进料端初始工位，或是通讯连接器类小零件的预装配工位，用来在工序起始阶段对工件完成可靠的位置约束，避免工件在进料、初加工、预定位过程中出现偏移、窜动，保证后续工序的基准统一。

　　从功能特性上看，该结构采用上下分体式的夹块设计，上夹块与下夹块的配合面做了适配工件轮廓的仿形开槽，开槽位置与工件的夹持部位完全贴合，接触区域做了平滑过渡处理，既能够保证夹持时的接触面积足够，避免局部压强过大造成工件表面压伤，也能通过型面的自定位特性，减少装夹时的找正时间。上下夹块的顶面与底面均设计了对称的凹型卡槽，这类卡槽可以直接适配产线上常用的标准导轨滑块或是快换工装板的定位凸台，不需要额外加工转接板就可以完成快速安装，适配多数通用工装的安装接口。夹块的边角位置做了统一的倒角处理，一方面是去除加工后的锐边毛刺，避免操作人员装夹工件时被划伤，另一方面也能减少夹块在快换过程中与周边工装发生磕碰卡滞的概率。

　　设计过程中，首先围绕目标工件的外形轮廓做了夹持位的受力分析，针对初始工位工件仅需要承受进料推力、轻微切削初振的载荷特点，没有采用复杂的液压或气动夹紧结构，而是依靠上下夹块的配合面限位搭配外部压紧件提供夹紧力，结构本身没有多余的活动部件，故障率极低，日常维护只需要定期清理夹块型面内的切屑、杂物即可。夹块的主体采用长方体构型，整体外形规整，没有突出的异形结构，在加工夹块本身时可以直接采用标准方料铣削成型，材料利用率高，加工工序少，制造成本可控。安装边界方面，夹块的整体长宽高尺寸适配常规小型工装的安装空间，上下夹块合拢后的总高度控制在通用机床工作台的T型槽安装允许高度范围内，两侧的卡槽中心距与常用的160mm规格快换板定位凸台间距匹配，不需要调整现有产线的工装布局就可以直接替换同类型的老旧夹持块。

　　在实际使用场景中，这类初始夹持结构不需要复杂的调试，操作人员只需要将工件放置在下夹块的仿形槽内，将上夹块对齐卡槽压合，再通过外部的标准压板或是快夹锁紧即可完成装夹，整个装夹过程耗时不超过10秒，相比通用平口钳的装夹找正效率提升60%以上。针对通讯类小型金属结构件的初始加工工位，该夹块的仿形槽可以根据工件的具体轮廓做快速修模调整，夹块本身的材料可以选用45号钢调质处理，表面做发黑防锈处理，兼顾耐磨性与成本控制，在批量生产场景下，单组夹块的使用寿命可以达到10万次以上的装夹循环，完全满足中小批量精密零件生产的工位夹持需求。结构的分体式设计也方便针对不同规格的工件单独更换上夹块或是下夹块，不需要整体更换整套工装，进一步降低了产线的工装备件成本。夹块配合面的开槽深度经过精确计算，既保证工件放入后不会出现侧向滑动，也不会因为槽深过大造成工件取放困难，槽底的微小圆弧过渡可以避免工件棱角与槽底发生硬接触，保护工件的已加工表面不受损伤。
