内六角孔法兰式工件夹持定位构件

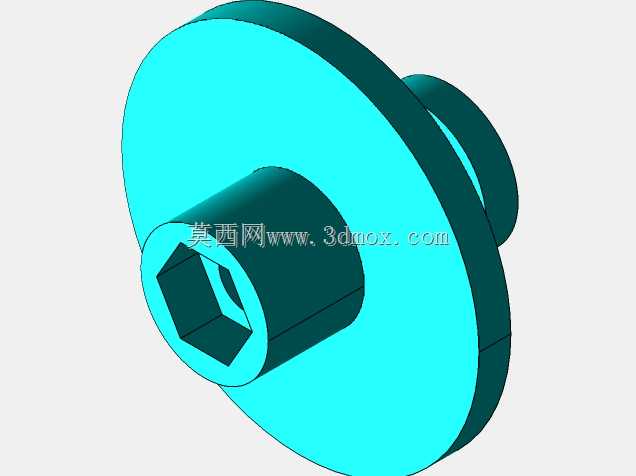

　　在精密机加工、小型零部件装配的产线工位上，这类带法兰盘的夹持构件是工位夹具上的核心接触元件，主要承担待加工工件的轴向定位与周向防转功能，常见于小型轴类、套类零件的车削、铣削工位，以及通讯类小型结构件的组装夹持工序中。从结构形态来看，构件整体采用同轴回转体设计，大直径法兰盘作为安装基准面，贴合夹具基体的安装端面时，能提供足够的支撑接触面积，避免夹持受力时构件出现偏斜，保证夹持定位的同轴度误差控制在工装允许的公差范围内。前端伸出的圆柱段是直接接触工件的工作部位，中心加工的内六角孔并非用于紧固件穿装，而是作为夹持卡口适配带外六角端头的小型工件，或是嵌入六角形定位销来传递周向扭矩，防止工件在加工过程中出现跟转打滑的问题。

　　设计阶段首先要考虑的是安装边界的适配性，法兰盘的外径尺寸需要匹配夹具基体上的安装沉孔直径，保证构件装入后法兰端面与基体表面完全贴合，不会出现局部悬空导致的受力变形；前端圆柱段的伸出长度要根据待夹持工件的定位深度确定，既要保证工件卡入后有足够的接触长度来传递夹紧力，又要避免伸出过长导致刚性不足，在切削力作用下产生振颤影响加工精度。内六角孔的尺寸公差需要严格控制，与适配的六角头工件或定位销采用小间隙配合，间隙过大会导致定位精度下降，间隙过小则会出现工件装卡不畅的问题，在快速换产的工位上会额外增加辅助操作时间。构件的台阶过渡处均做了圆弧倒角处理，一方面是消除热处理过程中的应力集中点，避免构件在反复夹紧受力的工况下出现疲劳开裂，

　　另一方面也能去除加工毛刺，防止工件装夹过程中毛刺刮伤工件表面，影响零件的外观质量。这类夹持构件的材质通常选用合金结构钢，经过调质处理后获得足够的芯部韧性，表面再做淬火硬化处理，提高与工件接触部位的耐磨性能，延长工装的使用寿命，减少产线的工装更换频次。在实际应用场景中，这类构件往往成对或成组使用，通过法兰盘上的安装孔固定在夹具的滑动座上，配合气缸或液压缸的直线驱动力，从工件的两端或周向多个点位施加夹紧力，保证工件在加工过程中位置稳定，不会因为切削力、装配力的作用产生位移。不同于通用卡盘的卡爪结构，这种定制化的夹持构件可以根据特定工件的外形做适配性的结构调整，针对带六角端头的小型零件，直接采用内六角卡口的形式能够省去额外的定位元件，

　　简化夹具的整体结构，减少夹具的累积装配误差。在三维建模过程中，需要重点保证各段圆柱的同轴度公差，内六角孔的中心与法兰端面的垂直度公差也要在建模时明确标注，这些形位公差直接影响最终夹具的定位精度，如果建模阶段忽略了这些公差要求，后续加工出的构件在使用时会出现工件装夹偏斜，导致加工出的零件尺寸超差。另外，法兰盘的厚度尺寸也需要经过受力校核，在最大夹紧力的作用下，法兰盘不能出现明显的弯曲变形，否则会导致夹持力的方向偏移，无法有效固定工件。对于通讯类小型结构件的组装工位，这类夹持构件的工作表面还会做特殊的表面处理，避免刮伤通讯零件的外观面，满足电子产品组装的外观质量要求。
