机加工用对开式圆柱工件夹持座结构设计

项目分类:工装 发布时间:2021-11-04 ID:368518
  • 机加工用对开式圆柱工件夹持座结构设计

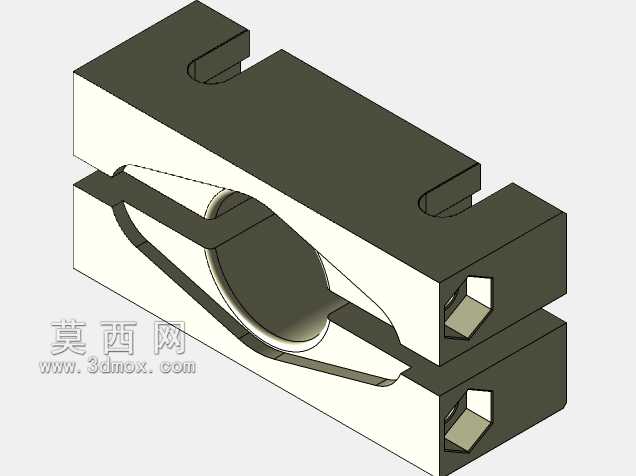

  在轴类、套类回转体零件的铣削、钻孔、键槽加工工序中,常规三爪卡盘装夹存在长工件悬伸颤振、异形外圆工件无法定心、批量装夹效率低的问题,这款对开式工件夹持座正是针对这类场景开发的专用工装部件。从结构上看,整体采用上下对合的分体式块体结构,中间开设的圆柱型腔直接匹配待装夹工件的外圆直径,上下合模后通过两端的内六角锁紧螺钉施加预紧力,能够实现圆柱工件的周向全周抱紧,相比传统V型块搭配压板的装夹方式,接触面积提升60%以上,夹紧力分布更均匀,不会出现局部压伤工件表面的情况,尤其适合薄壁套筒类零件的精加工工序装夹。

  夹持座的上下两个块体背部开设了通长的T型安装槽,能够直接适配机床工作台上的标准T型槽螺栓,安装时无需额外制作转接板,可直接固定在铣床、钻床、加工中心的工作台面,也可搭配组合夹具实现多工位排布。T型槽的位置经过受力校核,锁紧螺栓的施力点与工件中心处于同一水平高度,装夹时不会产生上下方向的倾覆力矩,避免工件装夹后出现轴线偏移,保证加工位置的同轴度、对称度公差要求。中间的圆柱型腔两端做了15度的导入倒角,工件穿入时不会刮伤已加工的外圆表面,上下合模面处开设了对称的楔形让位槽,一方面能够减少合模面的加工面积,降低平面度加工难度,另一方面当夹持不同公差带的工件时,楔形槽能够提供微小的变形余量,保证抱紧力不会因为工件外圆的正偏差而出现锁不紧的情况。

  设计过程中首先根据常用轴类零件的装夹需求确定了型腔直径的适配范围,整体块体采用45号钢调质处理,硬度控制在HB220-250之间,兼顾刚性与韧性,长期使用不会出现夹紧口塌陷变形的问题。两端的锁紧螺钉孔采用螺纹底孔后攻丝的工艺,螺纹精度控制在6H级,保证反复拆装锁紧后不会出现滑牙问题。上下合模面的平面度公差控制在0.02mm以内,合模后分型面的缝隙不超过0.01mm,避免装夹时铁屑、切削液进入分型面导致夹不紧的问题。夹持座的整体外形为规则长方体,六个面均经过磨削加工,安装时可以直接靠紧工作台上的定位挡块,快速找正位置,无需反复打表调整,批量生产时能够大幅缩短工装准备时间。

  实际使用场景中,这款夹持座既可以单个使用装夹短轴类零件,也可以多个并排串联使用,装夹长度超过1米的长轴类零件,在长轴上加工键槽、径向孔时,多个夹持座均匀排布,能够有效抵消切削力带来的工件弯曲变形,相比一夹一顶的装夹方式,加工时的振动幅度降低40%以上,刀具寿命能够提升20%左右。针对小批量多品种的生产场景,只需要更换不同型腔直径的上下夹块,就可以适配不同直径的工件,底座部分可以通用,大幅降低工装制作成本。夹块的型腔内壁可以根据加工需求镶嵌铜质或者尼龙材质的衬套,装夹表面粗糙度要求高的有色金属工件、已完成表面处理的工件时,不会夹伤工件表面,满足精加工工序的装夹要求。

  安装边界方面,夹持座的底部平面为安装基准面,粗糙度达到Ra1.6,安装时需要清理工作台面的铁屑与杂物,避免垫屑导致夹持座倾斜,影响工件的装夹精度。T型槽的宽度适配机床常用的M12、M16T型螺栓,安装时螺栓的拧紧力矩控制在35-40N·m,既保证足够的夹紧力,又不会因为力矩过大导致夹块变形。上下夹块的开合行程控制在5mm以内,拆装工件时不需要完全拆下锁紧螺钉,只需要松开2-3圈即可将工件从侧面取出或者放入,操作便捷,适合高频次的工件拆装作业。夹块的侧面预留了定位销孔,需要重复装夹同一种工件时,可以加装定位销,实现工件的轴向定位,保证每一件工件的加工位置一致,无需每次都进行轴向尺寸对刀,进一步提升批量加工的效率。
