机加工工位配套工件夹持定位组件

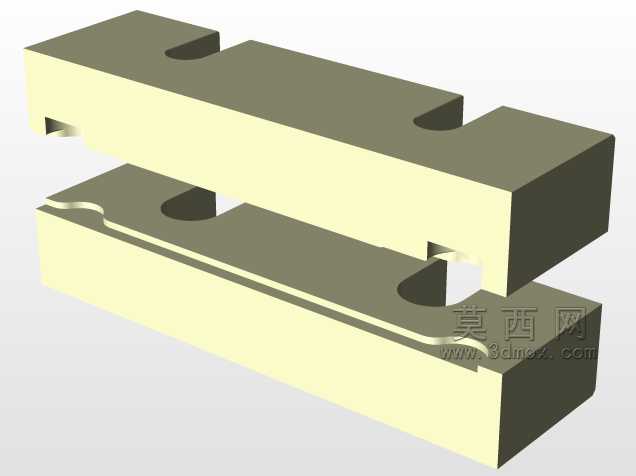

　　这套夹持定位组件主要面向普通铣床、数控加工中心的工位装夹需求设计，也可适配平面磨床的小型工件定位场景，解决异形薄件、长条类工件在切削加工过程中易移位、装夹找正耗时久的问题。从结构设计来看，组件采用上下分体式咬合结构，上下两个夹持块的配合面做了适配工件轮廓的仿形槽设计，不是通用平口钳的平面夹持结构，能避免夹持力集中在工件局部造成的压痕变形，尤其适合表面粗糙度要求较高的有色金属零件、薄壁冲压件的装夹作业。

　　设计阶段首先考虑的是装夹行程的适配性，上下夹持块的开合行程预留了足够的调节余量，可兼容厚度在10mm到35mm区间的工件装夹，夹持块的本体长度方向做了两个对称的U型安装槽，安装时不需要在机床工作台上重新打孔攻丝，可直接配合T型螺栓固定在标准T型槽工作台上，安装槽的槽宽适配市面上多数通用机床的T型螺栓规格，安装边界可根据工件长度灵活调整两个夹持块的间距，不需要额外加装过渡垫板。

　　夹持块的咬合边缘做了微小的倒角处理，不是锋利的直角结构，一方面能避免合模夹持时刮伤工件已加工表面，另一方面也能减少夹持块自身的应力集中，在反复承受夹紧力的工况下不会出现边缘崩裂的问题。上下夹持块的配合面做了分段式的避让设计，中间预留的排屑槽可让加工过程中产生的金属切屑顺着槽道排出，不会堆积在夹持配合面之间造成工件装夹倾斜，这一点在湿式切削工况下优势更明显，切削液可带着切屑从排屑槽顺利流出，不会在夹持缝隙内形成积屑瘤影响装夹精度。

　　从实际使用场景来看，这套组件不需要搭配复杂的液压或气动动力源，可直接配合机床现有的压紧螺栓使用，夹紧力的大小可通过螺栓扭矩灵活调整，针对不同材质的工件可匹配不同的夹紧力：装夹铝件等软质材料时可适当降低扭矩避免夹伤，装夹钢件等硬质材料时可加大扭矩保证切削过程中工件不发生位移。夹持块的本体采用对称结构设计，两个夹持块可互换使用，当其中一个夹持块的咬合面出现磨损后，不需要整体更换整套组件，只需翻转夹持块或者更换单个块体即可，能降低工装的维护成本。

　　在安装适配性上，夹持块的底面做了平面度精磨处理，和机床工作台贴合时的间隙可控制在0.02mm以内，不需要额外做刮研处理就能保证装夹的基准精度，夹持块的侧面做了基准靠面，可直接靠紧工作台上的定位平尺快速找正，找正时间比通用平口钳缩短近40%，尤其适合多品种小批量的加工场景，频繁更换工件时不需要反复调整工装的基准位置。另外，夹持块上的定位孔设计可配合定位销使用，当需要批量加工同规格工件时，可在安装槽内加装定位销，快速限定工件的装夹位置，不需要每次都拉表找正工件的坐标，能大幅提升批量加工的效率。

　　设计过程中也考虑了工装的通用性，除了常规的机加工装夹外，这套组件也可用于钳工划线、工件检测时的定位固定，配合高度尺、百分表等量具使用时，稳定的夹持结构能避免测量过程中工件晃动造成的测量误差。夹持块的边角都做了钝化处理，操作人员搬运、安装时不会被锋利边角划伤，符合车间作业的安全要求。整体结构没有复杂的异形曲面，加工制造难度低，普通的铣削、磨削工序就能完成成品加工，制造成本可控，适合中小机加工车间作为通用工位工装配置。
