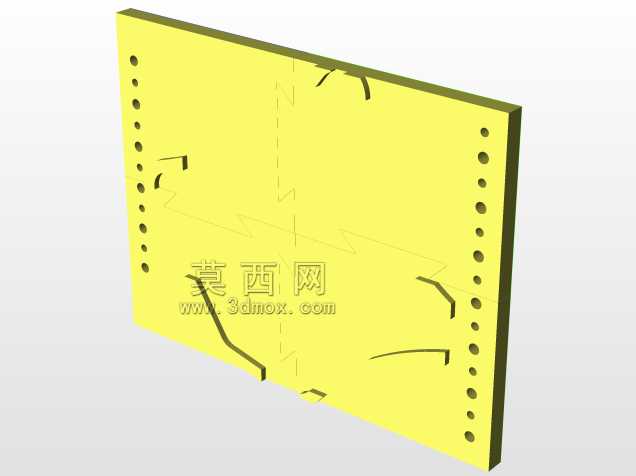

多孔定位板式工件夹持定位板结构

　　在机加工、装配工位的工装设计环节里，这类板式定位夹持件是工位治具的核心基础构件，主要承担工件装夹过程中的基准定位、侧向支撑作用，常见于小型零件铣削加工、部件预组装、检测工位的工件固定场景，适配多品种小批量的柔性生产需求，不需要针对单一工件定制专属夹具，通过板体上的预设孔位搭配弹性卡爪、定位销就能快速切换装夹规格。从结构设计逻辑来看，这块定位板采用矩形平板作为主体基材，板体两侧沿长边方向等距排布多组贯通安装孔，孔位间距按照通用装夹模数设置，既可以通过螺栓将整板固定在机床工作台、装配线工位座上，也能在孔位内插入定位销、快换夹头来适配不同外形尺寸的工件装夹需求。板体工作面上预设的多组异形卡槽，是针对常见异形轮廓工件的侧向限位设计，

　　卡槽的切入角度、深度都经过受力校核，装夹时工件侧边卡入卡槽后，能够限制X、Y两个方向的自由度，配合上方的压块就能完成完全定位，不需要额外打表找正，能大幅缩短单件装夹的辅助时间。设计过程中首先确定的是板体的安装边界尺寸，整体长宽比例适配常规小型加工中心的工作台T型槽间距，板厚根据装夹时的受力情况选定，保证在最大夹持力下板体平面度变形量控制在0.02mm以内，避免因为基板变形导致工件定位基准偏移。两侧的安装孔采用沉孔设计，螺栓锁紧后头部不会突出板体工作面，防止干涉工件放置、夹爪运动。板面上的异形卡槽没有采用通槽设计，槽底保留一定厚度的基材，避免开槽过多降低板体整体刚性，卡槽的边缘做了小倒角处理，防止工件装夹时刮伤零件表面，

　　也能减少卡槽边缘的应力集中，延长治具的使用寿命。这类定位板的使用场景并不局限于单一机加工工位，在自动化生产线的上料工位，也可以作为工件缓存定位座使用，机械手上料时将工件放置在板体定位区域，通过卡槽和定位销完成初定位，方便后续工序的抓取、加工；在检测工位上，这块板可以作为三坐标测量的辅助定位基准，固定待测工件后不需要重复建立坐标系，提升批量检测的效率。设计时需要重点考虑孔位的位置度公差，所有安装孔、定位孔的位置度公差控制在0.01mm以内，保证不同位置装夹的定位精度一致性，板体的工作面需要做磨削处理，表面粗糙度达到Ra1.6，保证工件放置时的平面贴合度。和传统的专用夹具相比，这种多孔板式定位夹持件的通用性更强，

　　不需要每次更换工件就重新设计制作整套夹具，只需要更换对应卡槽位置的定位块、调整定位销的插孔位置，就能适配不同外形的工件装夹，能有效降低中小批量生产的工装制作成本，缩短生产准备周期。实际使用中需要注意定期检查板体工作面的平面度，以及卡槽、安装孔的磨损情况，当孔位磨损间隙超过0.03mm时需要及时更换衬套或者更换整板，避免定位精度下降影响加工或装配质量。板体的材质一般选用45号钢经调质处理，工作面做发黑防锈处理，部分有轻量化需求的场景也可以选用高强度铝合金制作，在保证刚性的前提下降低治具整体重量，方便人工搬运、快速换线。
