环形三爪槽形锁紧扳手结构设计

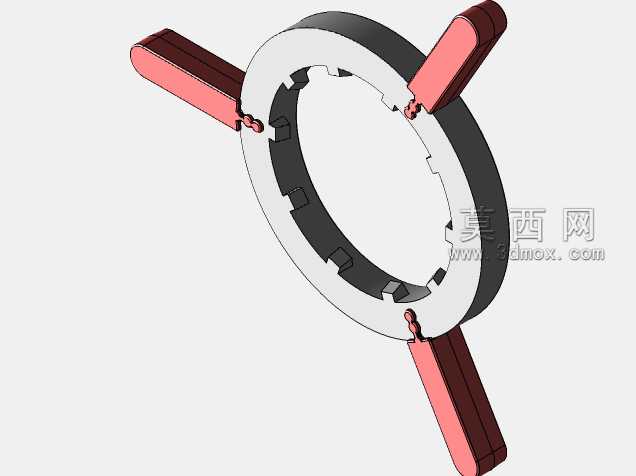

　　在重型机械装配、液压管路维护、轴承端盖锁紧这类作业场景里，经常会遇到带圆周分布卡槽的圆形锁紧螺母，这类螺母往往位于设备内部的狭窄安装位，普通开口扳手、活动扳手无法卡入卡槽施力，敲击式冲子又容易损伤螺母卡槽甚至相邻的精密配合面，槽形扳手就是针对这类工况开发的专用手动工具。这款三爪式槽形扳手采用环形主体结构，区别于传统的两爪勾形扳手，三个沿圆周120度均匀分布的卡爪能够同时嵌入锁紧螺母的三个对应卡槽，施力时受力点沿圆周均匀分布，不会出现单侧受力导致的螺母偏斜、卡槽崩裂问题，尤其适用于大直径薄壁锁紧螺母的拆装作业，避免螺母变形影响后续的锁紧精度。从结构设计逻辑来看，环形主体的内径尺寸需要匹配对应规格锁紧螺母的外径，预留0.2-0.

　　5mm的间隙，既保证扳手能够顺利套入螺母，又不会因为间隙过大导致卡爪与卡槽的啮合深度不足；卡爪的截面形状与螺母卡槽的轮廓完全适配，啮合深度控制在卡槽深度的80%左右，过深会导致拆装后扳手难以脱出，过浅则容易在施力时滑脱。三个手柄沿径向向外延伸，与卡爪采用一体化结构设计，手柄长度根据对应螺母的额定锁紧力矩计算确定，保证操作人员徒手施力时就能达到要求的锁紧力矩，不需要额外加接延长杆，避免力矩过大损坏螺纹副。在实际使用场景中，这类扳手常应用于液压油缸端盖锁紧、主轴圆螺母固定、管道法兰槽形螺母拆装等工位，相比传统勾形扳手，三爪结构的受力平衡性更好，操作人员可以通过三个手柄同步施力，转动过程中扳手不会出现径向窜动，能够有效保护螺母的卡槽结构，

　　延长紧固件的使用寿命。设计过程中需要重点关注卡爪与环形主体的连接强度，由于施力时卡爪承受剪切与弯曲复合载荷，卡爪根部做了圆弧过渡处理，避免应力集中导致的断裂问题；环形主体的厚度根据最大施力力矩下的扭转变形量确定，保证扳手在额定载荷下的环形变形量不超过0.1mm，避免卡爪从卡槽中脱出。手柄部分做了扁方结构设计，表面可以包覆防滑层，提升握持的摩擦力，即使手上沾有油污也能稳定施力。从安装边界来看，这款扳手的外轮廓尺寸由三个手柄的外端决定，使用时需要保证螺母周围有足够的径向操作空间，三个手柄的转动路径上不能有其他零部件干涉，针对空间特别狭窄的工位，可以根据实际安装空间调整手柄的长度或者角度，在保证强度的前提下缩小外轮廓尺寸。

　　不同于通用可调式扳手，这类专用槽形扳手针对特定规格的槽形螺母设计，啮合精度更高，施力更稳定，能够有效降低拆装过程中紧固件的损坏率，在设备装配线、售后维护现场都是不可或缺的专用工装工具。在结构细节上，卡爪的端面做了微小的倒角处理，套入螺母时能够自动导正，不需要反复对齐卡槽，提升拆装效率；环形主体的内圆与卡爪的位置度公差控制在0.05mm以内，保证三个卡爪能够同时顺畅嵌入对应的卡槽，不会出现个别卡爪卡滞的问题。考虑到手动工具的耐用性要求，整体结构采用高强度合金钢材质的设计取向，热处理后卡爪部分的硬度达到HRC45-50，具备足够的耐磨性，能够承受反复拆装的冲击载荷，环形主体部分保持适当的韧性，避免受力时出现脆性断裂。
