机加工用组合式工件夹持定位块结构

　　这套夹持结构主要面向普通铣床、平面磨床、小型加工中心的批量小件加工场景，针对长条状、板类异形零件的侧顶定位与夹持需求设计，替代传统台虎钳无法适配窄长工件、装夹行程不足的痛点。实际生产中，这类夹持块常成对配合使用，通过上下两个带卡槽的块体配合，实现工件的快速定位与夹紧，无需额外制作专用软钳口，能大幅缩短中小批量零件的装夹准备时间。

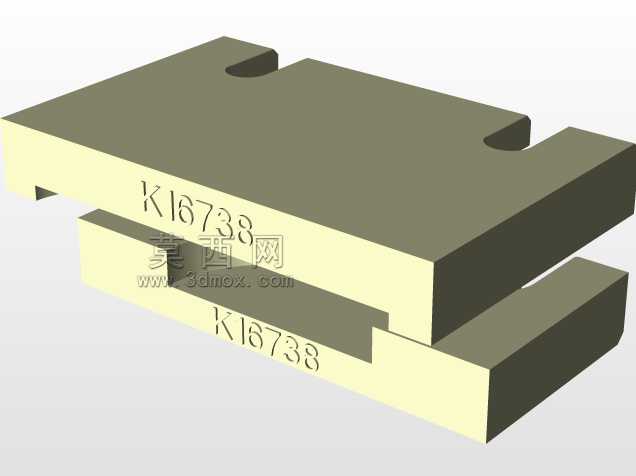

　　从结构设计来看，上下两块夹持基体均采用矩形截面的块状构型，基体上开设的卡槽为通槽结构，槽宽与待夹持工件的厚度匹配，槽的侧壁做了微小的拔模斜度，避免装夹时工件与槽壁出现卡滞，同时保证夹紧力能均匀作用在工件的接触面上，不会因为局部应力集中夹伤已加工的工件表面。块体上的两个半圆缺口是安装定位用的，可配合机床工作台上的T型槽螺栓快速固定，缺口的位置经过尺寸校核，安装后两块夹持块的卡槽工作面能保持共面，不会出现错位导致的工件装夹倾斜问题。

　　设计时优先考虑了夹持的可靠性与通用性，基体的厚度方向预留了足够的刚性余量，在承受最大夹紧力时不会出现形变，保证加工过程中工件不会发生位移。上下块体的配合面做了平面度处理，贴合间隙控制在0.02mm以内，避免装夹时出现缝隙导致的工件定位偏差。块体表面的标识刻印是为了现场使用时快速配对，避免不同批次的夹持块混放导致配合精度下降，这类细节在车间实际使用中能减少很多找正配对的时间。

　　安装边界方面，这套夹持块的底面为全平面结构，可直接贴合机床工作台的标准T型槽台面，安装时不需要额外加装过渡垫板，两个安装缺口的中心距适配常见的12mm、14mmT型槽螺栓规格，可直接在多数普通机床上装夹使用。夹持块的整体高度控制在常规台虎钳钳口高度范围内，也可配合平口钳作为辅助定位块使用，拓展原有夹具的装夹范围。卡槽的深度经过优化，既能保证足够的夹持接触面积，又不会因为槽深过大导致排屑困难，加工过程中产生的切屑可顺着槽的开口端顺利排出，不会积屑影响装夹精度。

　　实际使用场景中，这类夹持结构特别适合加工带台阶的长条类零件，装夹时可将工件的台阶面卡在卡槽内，通过上下块体的合紧力固定工件，一次装夹即可完成工件外露面的铣削、磨削加工，不需要多次翻面找正。针对厚度有微小公差波动的工件，卡槽的侧壁斜度可自动适配一定范围内的尺寸偏差，保证不同批次的工件都能可靠夹紧，不会因为工件尺寸的小幅超差出现夹不紧或者装夹不上的问题。块体的边角处做了小倒角处理，避免操作人员安装时被锐边划伤，也能减少磕碰导致的块体边缘变形，延长工装的使用寿命。

　　从建模逻辑来看，整个结构的特征全部采用参数化绘制，卡槽宽度、安装缺口位置、基体厚度等关键尺寸都设置了可调整参数，后续如果需要适配不同规格的工件，只需要修改对应参数即可快速生成新的夹持块模型，不需要重新绘制整个结构，能大幅缩短工装设计的周期。建模时所有配合面都做了公差配合的预留，实际加工生产时可直接根据三维模型导出工程图，不需要额外调整尺寸公差，减少设计到生产的转化误差。
