带120度V形定位面的三坐标测量用支架

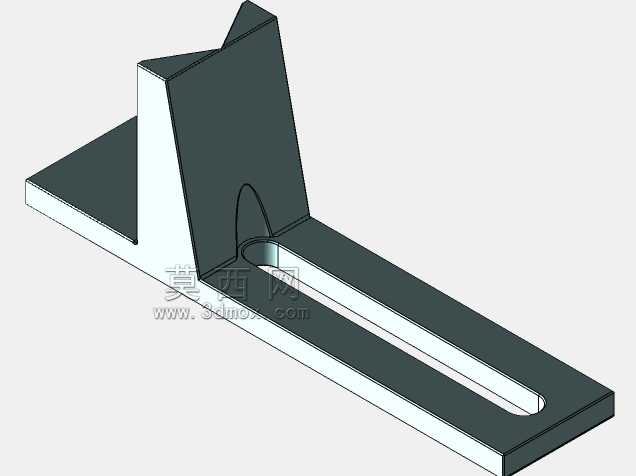

　　在精密尺寸检测环节，三坐标测量机的工件装夹稳定性直接决定检测数据的重复性与可信度，这款带120°V形结构的测量支架，就是针对轴类、小型棱柱状工件的批量检测需求开发的专用装卡部件。日常检测作业里，很多车间会遇到小型回转体、带圆柱基准面的零件装夹难题：通用平口钳夹持容易夹伤工件表面，V型铁搭配压板的组合每次装夹都要重新找正，反复调整的过程不仅拉长检测节拍，多次装夹带来的定位误差还会让测量结果出现离散性，尤其是做过程能力分析的时候，装夹带来的偏差甚至会覆盖零件本身的尺寸波动，误导工艺调整方向。这款支架的设计核心，就是把V形定位基准和安装底座做成一体化结构，省去了每次装夹时V型块与底座的找正步骤。120°的V形夹角是经过多轮验证选定的，

　　相比常用的90°V形，这个角度对直径跨度更大的圆柱类工件都能实现稳定的两点接触支撑，不会出现小直径工件卡入V形底部过深、大直径工件接触点过于靠近V形开口边缘导致支撑不稳的问题，V形面的立板与底座之间设置了三角加强筋，避免频繁装夹工件时立板受侧向力出现倾斜，保证V形定位面的角度精度长期稳定。底座部分设计了通长的腰型安装槽，这个结构是为了适配不同三坐标测量机工作台的安装孔位，不管是螺纹孔阵列的花岗岩平台，还是带T型槽的铸铁工作台，都可以通过腰型槽调整支架的固定位置，不需要额外制作转接板，腰型槽的长度覆盖了常规检测场景下支架的调整行程，安装时只需要将螺栓穿过腰型槽锁紧，就能完成支架在工作台上的固定，安装边界可以根据被测工件的长度灵活调整，

　　当测量较长的轴类零件时，可以将两个同款支架沿工件轴向排布，分别支撑工件的两个基准轴颈，模拟工件的实际装配支撑状态，让检测状态更贴合零件的实际使用工况，减少装夹应力带来的零件变形影响。从功能特性来看，支架的V形定位面与底座安装面的垂直度、V形面自身的对称度都做了精度控制，作为测量基准件，这些形位公差控制在被测零件公差要求的1/3到1/5区间，避免基准件的精度损失传递到最终测量结果里。实际使用时，工件放置在V形面上后，依靠自身重力就能实现初步定位，不需要额外施加过大的夹紧力，对于薄壁类的小型轴件，也不会因为装夹力导致零件变形，配合三坐标测量机的测头旋转角度，可以完整采集工件各个方位的尺寸数据，不会因为支架的遮挡出现测量死角。

　　设计过程中也充分考虑了测量场景的使用细节：V形立板的高度做了针对性控制，既保证对不同直径工件的侧向支撑高度足够，不会因为支撑高度不足导致工件侧翻，又不会因为立板过高遮挡测头的测量路径；底座的厚度经过刚度校核，在螺栓锁紧的状态下不会出现翘曲变形，保证底座底面与测量工作台面完全贴合，不会出现倾斜带来的基准偏移；所有棱边都做了倒角处理，避免操作时划伤操作人员或者刮蹭工件表面，也减少了棱边毛刺对定位精度的影响。在车间的实际检测场景里，这类支架除了用于三坐标测量机的工件装夹，也可以适配在轮廓仪、粗糙度仪等其他检测设备上，作为小型轴类零件的通用定位支撑，只要设备工作台的安装孔位与腰型槽匹配，就能快速完成安装使用，相比定制化的专用夹具，这类通用型V形支架的适配性更强，能够覆盖更多规格零件的检测装夹需求，减少车间内专用工装的储备数量，降低检测环节的工装成本。很多检测人员在日常作业中容易忽略装夹支架的精度影响，实际上作为测量过程的定位基准，支架的结构稳定性、定位精度直接决定了整个测量系统的误差水平，这款一体化的V形支架通过结构优化减少了装配环节的误差累积，腰型槽的设计提升了安装适配性，120°的V形角扩大了支撑工件的直径范围，能够很好地满足精密检测环节的工件装夹需求，不管是来料检验、工序间检测还是成品终检环节，都能提供稳定可靠的定位支撑。
