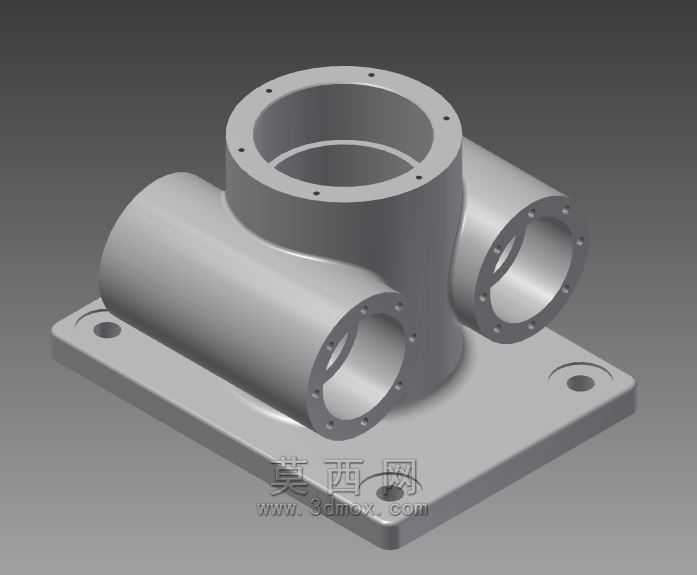

双侧法兰立式三通连接管件结构

　　在工业流体输送、化工管路布设、市政给排水以及暖通空调系统的管路搭建场景中，这类带双侧法兰的立式三通结构是管路分流、合流作业里的核心连接部件，日常工况下主要承担竖向主路与两个水平支路之间的介质导通作用，可适配清水、低压蒸汽、弱腐蚀性化工流体等多种介质的输送需求，在中小型泵站管路改造、车间工艺管线排布、设备外接管路配套等场景中应用频次极高。从实际使用的角度看，这类三通结构的核心功能是在不额外增加管路弯头、短接数量的前提下，实现单路竖向输入向两路水平输出的介质分流，或是两路水平输入向单路竖向输出的介质合流，相比焊接式三通，法兰连接的形式能大幅降低现场安装的焊接作业量，也便于后期管路检修时的拆卸更换，不需要对整段管线进行切割作业，

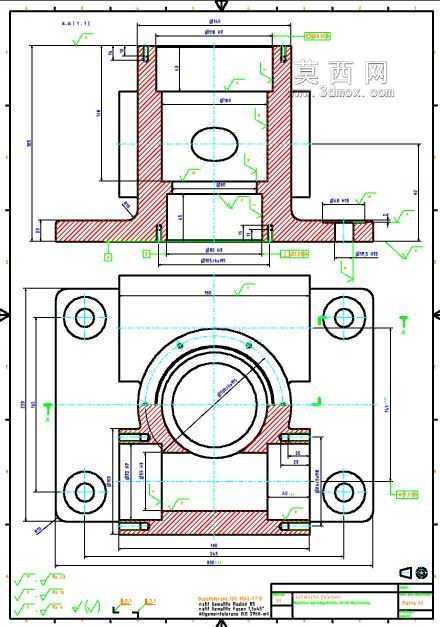

　　能有效缩短运维停机的时间。做这个结构的三维建模时，首先要考虑的是现场安装的匹配性，主体竖向筒体的内径要和对接的竖向主管道通径保持一致，两侧水平伸出的法兰接口通径可根据支路流量需求做等径或异径设计，建模过程中要优先保证三个接口的轴线位置度，两侧水平法兰的轴线要处于同一水平面且与竖向筒体轴线垂直相交，避免安装时出现法兰面错位、螺栓无法穿入的问题。法兰盘上的螺栓孔采用圆周均布的设计，建模时要严格遵循对应压力等级的法兰尺寸规范，螺栓孔的中心圆直径、孔径大小、孔位数量都要和配对法兰保持一致，法兰密封面的平面度要在建模阶段就做公差预留，保证后期安装时密封垫片能均匀受压，减少介质泄漏的风险。竖向筒体底部的方形底座是整个三通结构的支撑定位部件，

　　建模时要预留底座安装的螺栓过孔位置，底座与筒体连接的位置做圆弧过渡处理，避免应力集中导致的结构开裂，毕竟管路运行时会存在介质流动带来的振动以及水锤冲击，过渡圆角的设计能有效分散连接处的结构应力，提升部件的整体使用寿命。从安装边界来看，这类立式三通的安装空间需要预留出两侧法兰螺栓拆装的操作空间，水平方向上每个法兰外侧至少要留出能容纳扳手操作的距离，竖向方向要考虑主管道对接时的吊装余量，底座安装面要保证水平度，避免三通安装后出现倾斜，导致法兰密封面受力不均。建模过程中还要注意筒体壁厚的均匀性，法兰与筒体连接的位置要做补强处理，因为法兰连接时螺栓的预紧力会对接口处产生局部压应力，壁厚不足容易在试压过程中出现变形渗漏。另外，

　　两侧法兰的端面要做凸台密封面设计，相比全平面法兰，凸台结构能更好地定位密封垫片，在低压工况下的密封可靠性更高，不需要额外加工复杂的密封槽结构，加工成本也更可控。在实际选型应用时，这类结构的通径覆盖范围较广，从小口径的支路管线到中等口径的主路分流都能适配，建模时的参数化设计思路可以快速调整通径、法兰压力等级、筒体高度等参数，适配不同项目的管路设计需求，不需要每次都重新搭建基础模型，能有效提升管路设计阶段的建模效率。还要注意的是，筒体内部的相贯线位置要做平滑过渡处理，减少介质流动时的局部阻力，避免介质中的杂质在相贯线位置沉积造成管路堵塞，尤其是在输送带有少量固体颗粒的流体介质时，平滑的内壁过渡能降低介质流动的紊流程度，减少管路振动和噪音。
