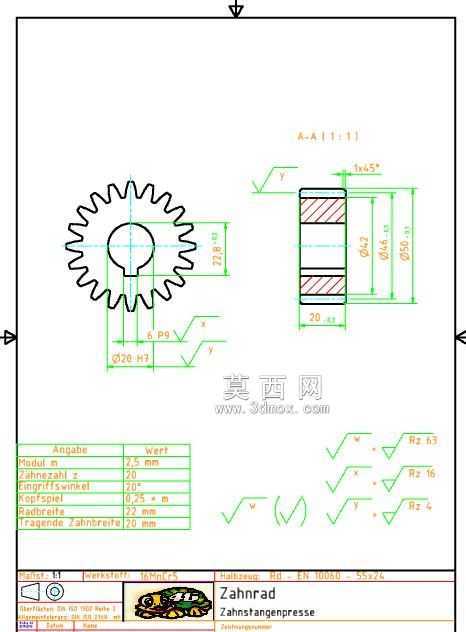

带键槽环形机械传动连接构件

　　这类带内键槽的环形构件，在常规机械传动场景里主要承担轴与外部回转零件的周向固定作用，区别于普通光滑衬套，其内壁开设的键槽结构能够直接与平键配合，避免轴上安装的齿轮、带轮、链轮等回转件在传递扭矩时出现相对打滑，保障动力传输的同步性。从实际应用场景来看，这类构件常出现在中小功率的传动箱、输送机驱动端、小型农机回转机构、轻工设备的动力输出部位，不需要过大过盈量的热装工艺，依靠平键的侧面挤压就能传递额定扭矩，装配时仅需要对准轴上的键位推入即可，后期维护拆卸也比过盈配合的衬套更便捷，不需要额外的拉马工装就能完成拆换。

　　设计这类构件时，首先要明确适配的轴径范围，环形的内孔尺寸公差通常取H7级，和常用的k6级轴径形成过渡配合，既不会因为间隙过大出现运转晃动，也不会因为过盈量太大导致装配困难。外壁的厚度需要根据传递的扭矩大小核算，常规中小扭矩场景下壁厚取内孔直径的15%-20%即可，若应用在冲击载荷较大的工况，比如破碎机的辅助传动端、往复运动机构的连接部位，壁厚需要适当增加20%左右，避免长期受交变载荷出现外壁开裂。内壁的键槽尺寸需要严格对应GB/T 1096规定的普通平键规格，键槽的深度公差要控制在0.1mm以内，键槽的两侧面粗糙度要达到Ra1.6以上，减少平键配合时的接触应力集中，避免长期运转后键槽侧面出现压溃变形。

　　从安装边界来看，这类环形构件的轴向长度通常比配合的轮毂宽度短2-3mm，装配后不会突出轮毂端面，不会和周边的端盖、密封件产生运动干涉。构件的两端面都做了0.5mm的倒角处理，一方面是装配时起到导向作用，方便快速对准轴端推入，另一方面也能去除加工后的锐边，避免安装时划伤操作人员或者割伤轴表面的防锈层。构件的外圆面没有额外的定位台阶，属于通用型的配合件，可以适配不同宽度的轮毂安装需求，不需要针对特定轮毂做额外的端面限位结构，使用场景更灵活。

　　实际选型使用时，需要注意键槽的位置要和轴上的键槽完全对齐，推入前要在配合面涂抹少量润滑脂，减少装配时的摩擦阻力，也能避免长期使用后配合面出现锈蚀粘连。如果应用在有防尘防水需求的场景，比如户外的输送机传动端，装配完成后可以在构件的两端面加装薄的密封垫片，避免粉尘、水汽进入配合间隙造成磨损。这类构件的材质通常选用45号钢经调质处理，硬度控制在HB220-250之间，既有足够的强度传递扭矩，也有一定的韧性承受短时的冲击载荷，不需要做表面淬火处理，加工成本更低，适合批量配套使用。

　　在建模过程中，这类构件的特征逻辑很清晰，首先绘制环形的基体草图，拉伸得到基础的圆环实体，然后在内壁位置绘制键槽的截面轮廓，通过拉伸切除得到键槽结构，最后对两端的锐边做倒角处理即可。建模时需要注意键槽的对称度公差，要保证键槽中心和内孔中心的对称度误差不超过0.05mm，否则装配时平键会出现偏斜，导致配合面接触不良，运转时出现异响或者过早磨损。另外，环形构件的两端面平行度也要控制在0.02mm以内，避免装配后轮毂出现偏斜，导致回转件的端面跳动超差，影响整个传动系统的运转平稳性。
