带安装孔位的双层法兰连接结构件

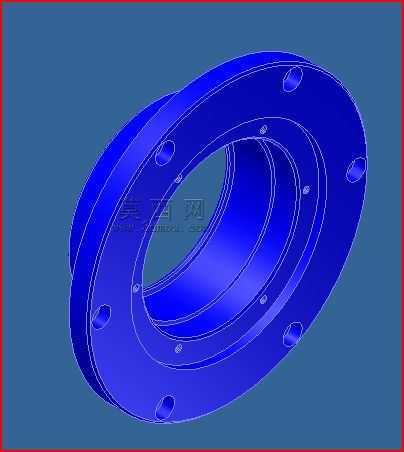

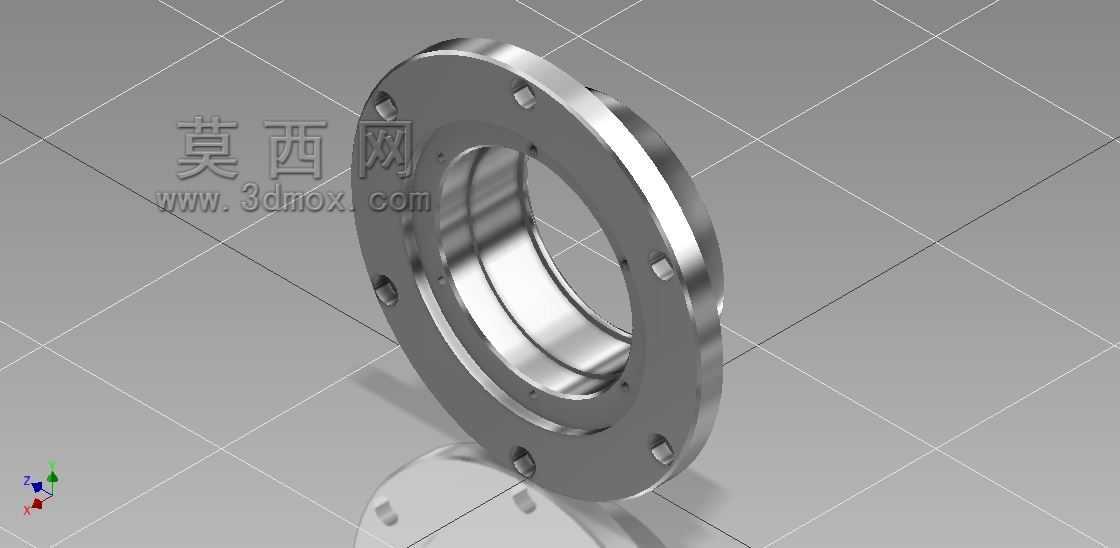

　　这类带双层凸台结构的法兰件，在中低压流体输送管路、回转设备端盖连接场景中应用十分广泛，日常在化工管路接驳、泵组进出口连接、减速机输出端密封定位、压力容器端盖锁紧的工位上都能见到同结构的零件。不同于普通单片式平法兰，该零件采用了双层阶梯式的结构设计，外侧大直径圆盘上均匀分布了6个沉头安装孔，用于穿装螺栓实现与对接端面的刚性锁紧，沉孔的设计可以让螺栓头完全没入法兰端面以下，避免螺栓突出造成的外部干涉，也能在一定程度上保护螺栓连接副不受外部磕碰、腐蚀介质的直接侵蚀。内侧的阶梯凸台是整个零件的定位核心，小直径的凸台段可以直接插入对接部件的定位止口内，装配时不需要反复调整同轴度，只要凸台完全卡入止口就能保证两端连接部件的回转中心重合，

　　大幅降低现场装配的找正难度，也能避免运行过程中因为不同心造成的密封件偏磨、连接螺栓受剪切力断裂的问题。从结构细节来看，法兰的内孔采用了多级台阶的设计，不同直径的内孔段分别承担不同的功能，最内侧的小孔径段可以适配穿过的轴类零件或者管路，中间的台阶面可以用来卡装密封垫圈、轴用挡圈或者定位轴承，最外侧的内孔倒角则是为了装配时引导密封件或者对接管路顺利插入，避免锐边割伤橡胶密封件造成泄漏。零件的所有转角位置都做了小圆角过渡处理，没有尖锐的直角应力集中点，这一点在承受交变载荷的连接场景中尤为重要，比如在有振动的泵组、减速机连接位置，圆角过渡可以大幅降低应力集中系数，避免长期运行过程中在转角位置萌生疲劳裂纹，延长零件的使用寿命。

　　在实际选型应用时，需要重点核对几个安装边界尺寸：首先是外侧大法兰盘的外径，这个尺寸决定了安装时所需的径向操作空间，要保证螺栓安装位置周围有足够的空间穿装扳手拧紧紧固件；其次是安装孔的中心距，这个参数直接决定了该法兰能不能和现有对接端的螺栓孔位匹配，一旦孔位中心距存在偏差，现场根本无法完成装配；再者是内侧定位凸台的外径和伸出长度，凸台外径要和对接端的止口尺寸采用间隙配合，配合公差一般选H7/h6即可，既保证装配顺畅，又不会出现过大的同轴度偏差，凸台的伸出长度不能超过对接止口的深度，否则会造成两个法兰端面无法完全贴合，即使螺栓拧得再紧也会出现密封面泄漏的问题；最后是内孔的各段直径和台阶位置，要保证穿过的轴、管路不会和内孔壁发生剐蹭，

　　台阶面的位置要和密封件、定位件的安装位置完全匹配，避免出现密封件压装不到位或者定位件窜动的问题。设计这类法兰件的时候，通常会根据使用场景的压力等级选择对应的材质，常压工况下采用普通Q235碳钢即可满足强度要求，中压或者有腐蚀介质的场景则会选用304、316不锈钢材质，密封面的粗糙度一般要加工到Ra1.6以下，保证和密封垫圈贴合时没有微观缝隙，避免出现渗漏。安装孔的位置度公差一般控制在0.1mm以内，保证所有螺栓都能顺利穿入，不会出现别劲的情况，定位凸台和法兰内孔的同轴度公差要控制在0.05mm以内，保证装配后两端部件的回转精度满足设备运行要求。在三维建模过程中，这类零件优先采用旋转特征生成主体结构，再通过圆周阵列生成均匀分布的安装孔，能有效保证各个孔位的角度均分精度，避免手动逐个绘制孔位造成的角度偏差，建模时要注意把所有的倒角、圆角特征都完整还原，尤其是密封面位置的加工余量、退刀槽结构，不能因为特征尺寸小就忽略，这些细节往往直接决定了零件加工出来能不能正常装配使用。
