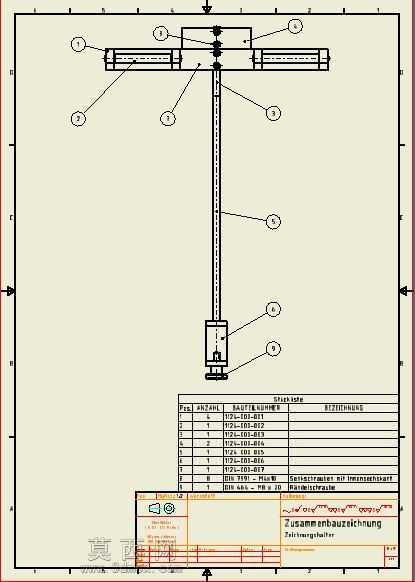

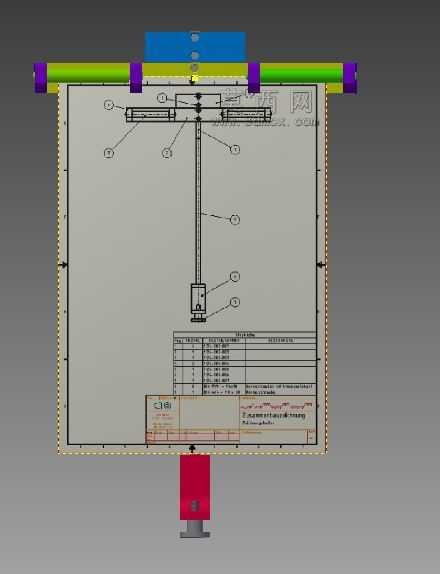

快装式双钩偏心锁紧夹持机构结构

　　该夹持锁紧结构多用于中小型工装的快速装夹工位，常见于非标自动化线的工件定位、轻型工装板的快换锁紧场景，也可适配手动操作的工位治具，替代传统螺栓紧固的繁琐操作，在需要频繁拆装更换工装的装配、检测工位上，能大幅缩短装夹辅助时间，降低操作人员的动作强度。从结构组成来看，整套机构包含安装基板、两组对称布置的钩形压爪、偏心驱动轴、操作手柄以及定位挡块几个核心部分，安装基板作为承载基体，预留了与工装台架连接的固定孔位，可通过螺栓直接固定在型材框架或者工作台面上，基板上加工有压爪的回转销孔以及偏心轴的安装槽，各配合面均做了公差适配，保证运动过程无卡滞。两组钩形压爪采用对称布局，压爪的钩头部分做了圆弧过渡处理，避免锁紧过程中刮伤被夹持件的表面，

　　压爪的回转中心与偏心轴的接触位置做了硬化处理，减少长期往复动作带来的磨损，延长构件的使用寿命。偏心驱动轴贯穿两组压爪的驱动端，轴上的偏心段与压爪的驱动面贴合，当扳动操作手柄带动偏心轴转动时，偏心段的升程会推动压爪绕自身回转销转动，实现钩头的下压锁紧动作，反向扳动手柄时偏心段回程，压爪在自身弹性或者辅助复位件的作用下抬起，即可快速取下被夹持的工件或者工装板。设计过程中，偏心轴的偏心距经过反复校核，既保证锁紧状态下有足够的压合力，不会因为设备运行的振动出现松脱，又控制了操作手柄的扳动力度在单人徒手操作的舒适区间内，避免操作力过大导致的劳动强度提升。定位挡块固定在安装基板的端部，与两组压爪形成三点定位的布局，

　　被夹持件推入后靠紧挡块即可完成定位，无需额外调整位置，扳动手柄即可完成锁紧，整个装夹动作可在两秒内完成。安装边界方面，整套机构的横向占用尺寸适配常用的100mm到200mm宽度的工装板，纵向安装高度不超过120mm，不会过多占用工位的垂直操作空间，操作手柄的长度控制在150mm以内，扳动过程中不会与周边的其他工装构件发生干涉，适配多数紧凑型工位的布局要求。压爪的开合行程设计为15mm，可兼容一定厚度公差范围内的被夹持件，无需针对工件的厚度公差做额外调整，适配多品种小批量的生产场景。在实际应用中，该结构不需要外接气源或者电源，纯机械结构的可靠性更高，在没有动力源的手动工位、或者对防爆有要求的特殊生产场景下也能稳定使用，

　　不会因为动力中断导致夹持失效。结构的运动副均采用销孔配合，日常维护只需要定期在回转销和偏心轴的接触面添加少量润滑脂即可，没有复杂的液压、气动元件，故障排查和零件更换都十分便捷，单个易损压爪的更换不需要拆解整套机构，只需要取出回转销即可完成替换，降低了设备运维的成本。从受力角度分析，锁紧状态下的作用力通过偏心轴的自锁特性保持，不会因为被夹持件的小幅振动出现松脱，压爪的钩头压合面做了滚花处理，增加与被夹持件之间的摩擦力，即使被夹持件受到平行于基板方向的外力，也不会出现滑移错位，保证定位精度的稳定性。整套结构的零件多采用常规的机加工工艺即可生产，没有复杂的曲面或者特殊加工要求，加工成本可控，适合作为标准工装组件进行批量制作，适配不同行业的装夹需求。
