40A30MA漏电保护断路器三维设计作品

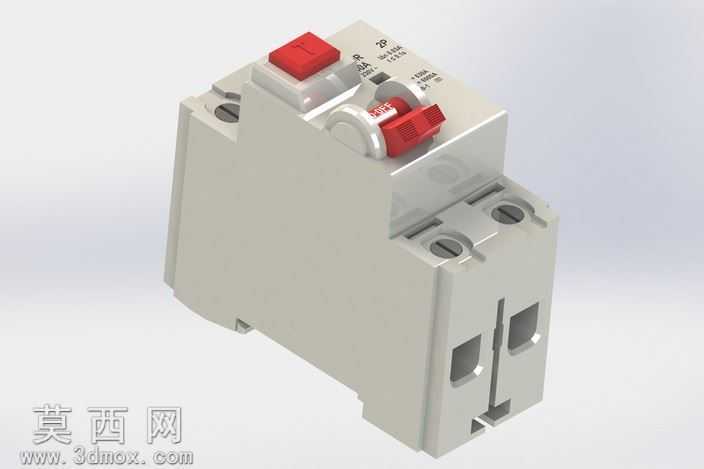

本作品为双极漏电保护断路器的三维建模设计成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款额定电流40A、动作电流30MA漏电保护装置的全部结构细节。建模阶段采用自底向上的设计思路，首先拆分断路器的各个功能模块，分别完成基座壳体、操作手柄、红色分合闸按键、进出线接线端子、内部脱扣机构安装位、漏电测试按钮等独立零件的建模，再通过装配约束将各零件精准组合，保证各活动部件的相对位置符合真实产品的运动逻辑。材质渲染阶段针对不同部件的物理特性做了区分设置：主体外壳采用浅灰白色阻燃工程塑料材质，调整了材质的漫反射粗糙度与微高光参数，还原塑料壳体哑光且带有细微颗粒质感的真实表面效果；操作按键与分合闸拨杆采用醒目的正红色工程塑料材质，适当提升了材质的色彩饱和度，突出操作部件的视觉辨识度；接线端子的金属螺丝部分采用镀锌钢材材质，添加了轻微的金属反光与细微的表面划痕纹理，还原金属零件的加工质感；接线孔内部做了深色哑光处理，模拟铜质接线夹的内部结构。结构设计上完整还原了双极断路器的进出线布局，正面的两个接线端子预留了标准的螺丝安装孔位，底部对应设置了两个出线卡槽，壳体侧面预留了标准导轨安装的卡扣结构，可适配行业通用的电气安装导轨；操作区域的两个红色操作件分别对应分合闸主手柄与漏电测试按钮，建模时预留了合理的活动间隙，可直观展示部件的操作行程范围。整体模型布线规整，无多余的几何碎面，各零件的倒角、拔模斜度都按照注塑零件的工艺要求做了还原，既保证了外观的写实度，也符合电气元件三维建模的工艺合理性要求，可用于低压配电场景的三维可视化展示、电气装配教学演示等场景。
