移动式挤奶输送成套设备三维设计

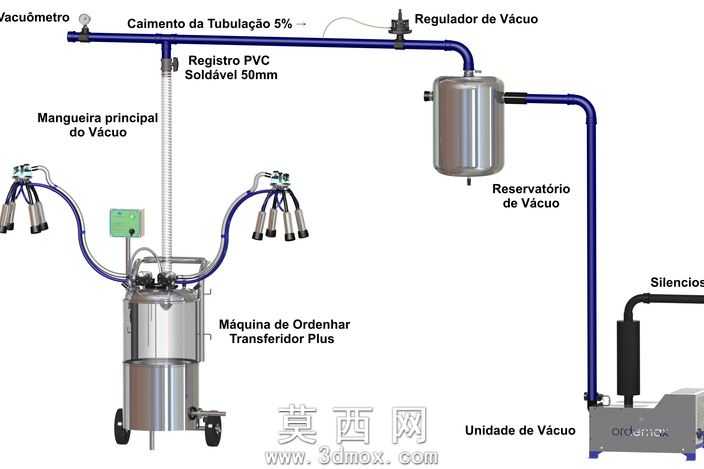

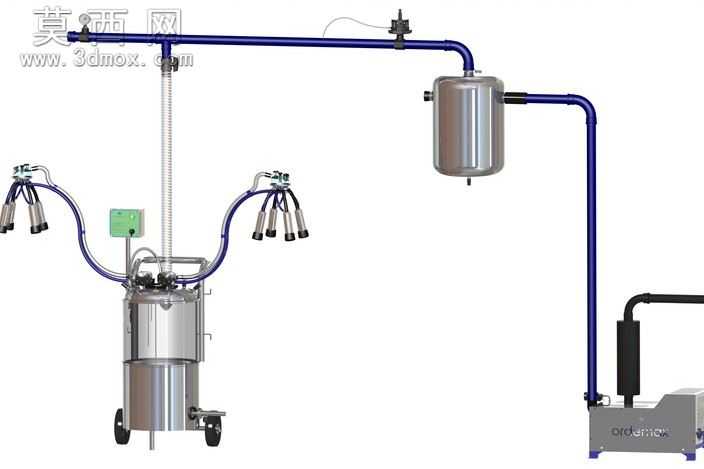

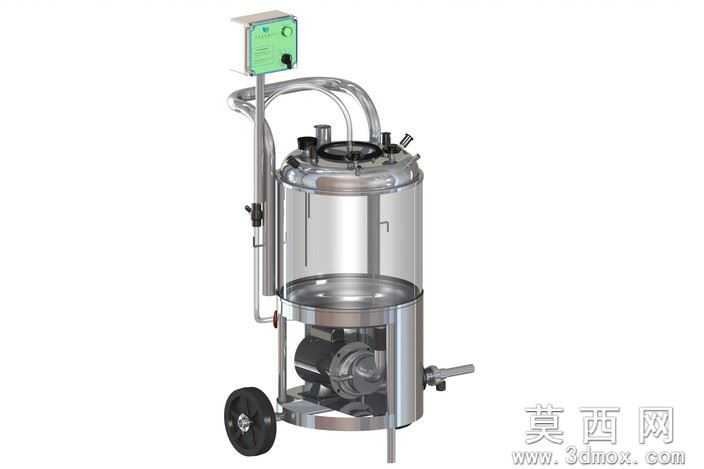

本套三维模型完整还原了移动式挤奶输送设备的全系统结构，建模过程严格遵循畜牧挤奶设备的实际生产装配逻辑，在三维软件中采用自底向上的装配模式完成搭建。首先针对核心移动主机部分，对带脚轮的不锈钢储奶罐进行参数化建模，精准还原罐体的圆弧封头、快开检修口、液位观测结构、底部排污接口的细节特征，罐体表面赋予拉丝不锈钢材质，通过调整材质的粗糙度、反射率参数，还原真实食品级不锈钢的哑光金属质感，罐体底部的万向脚轮单独建模，还原轮体的橡胶材质、金属支架的转动副结构，确保模型可实现移动动作的运动仿真。其次对挤奶执行端的奶杯组进行精细化建模，每个奶杯的硅胶内衬、不锈钢外壳、脉动接气接口都按照实际尺寸绘制，奶杯与脉动器之间的连接软管采用柔性管路建模方式，还原软管的自然弯曲形态，赋予半透明食品级橡胶材质，表现管路的通透质感与柔韧特性。管路系统部分，对不同管径的输送硬管采用扫掠特征完成建模，精准还原管路的90度弯头、快装接头、中间的过滤罐体、终端的真空发生装置的连接关系，管路上的控制阀门、真空压力表都做了细节还原，阀门的手轮、阀体的螺纹结构都清晰呈现，过滤罐体同样采用不锈钢材质，与主储奶罐的材质表现保持统一，罐体侧面的进出料接口、顶部的排气阀结构都完整复刻。控制单元部分，对主机上的电控盒、真空调节装置进行建模，电控盒表面的按钮、显示屏区域做了分色处理，还原设备的操作交互界面特征。整套模型在渲染阶段采用工作室均匀布光，避免金属表面出现过曝的高光区域，同时通过环境贴图的反射效果，强化不锈钢部件的真实质感，所有管路的连接位置都做了装配干涉检查，确保各部件的装配关系符合实际设备的安装逻辑，既可以用于设备的结构展示、教学演示，也可作为同类畜牧机械设计的参考蓝本，模型的各部件都保留了独立的建模特征，方便后续根据设计需求调整管路走向、罐体容积、奶杯组数量等参数，适配不同规模的挤奶作业场景需求。
