移动式畜禽挤奶作业设备三维结构设计

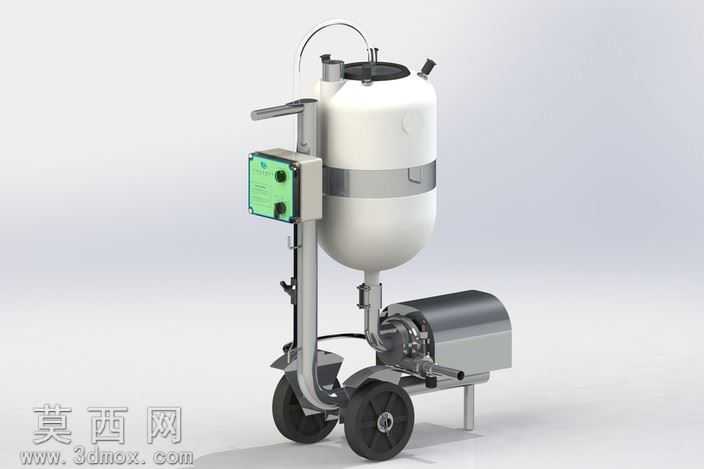

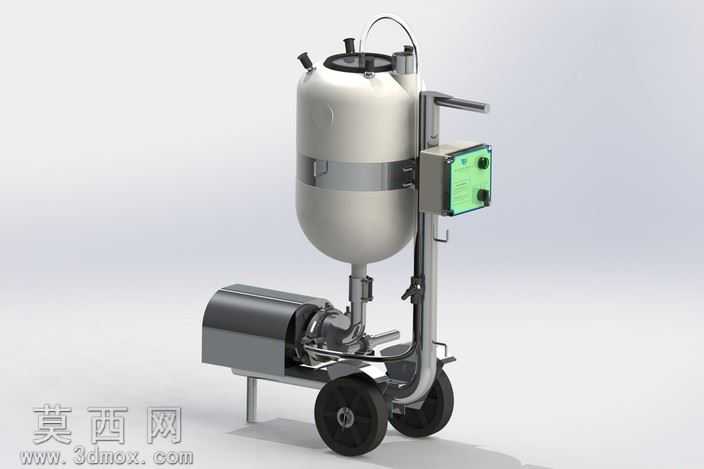

本模型为移动式畜禽挤奶作业专用设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循畜牧养殖设备的实际生产尺寸比例，对设备各组成部件进行了独立的零件建模与虚拟装配，完整还原了设备的真实结构逻辑。模型渲染阶段采用工业产品写实渲染方案，针对不同部件的材质特性进行了精细化的材质参数调整：主体储奶罐体采用食品级乳白色哑光塑料材质，还原罐体光滑耐腐的表面特性；罐体中部的紧固箍带、底部泵送单元的外壳采用拉丝不锈钢金属材质，还原金属部件的反光质感与金属肌理；手推扶手、轮组支架采用哑光喷塑金属材质，模拟设备金属结构件的表面处理效果；控制盒部分采用半透明工程塑料面板搭配深灰色绝缘壳体，还原电控部件的真实外观；行走轮采用黑色耐磨橡胶材质搭配金属轮毂，还原脚轮的防滑耐磨特性。结构设计上，设备采用立式布局，上部为密封式储奶罐体，顶部设置加注口与真空连接管路，罐体侧面集成电控控制单元，通过金属支架与手推扶手整合为一体，底部通过管路连接离心式泵送单元，设备底部配置三个行走轮，其中前部为万向转向轮、后部为定向承重轮，同时搭配可收放的支撑支脚，兼顾设备移动转运的灵活性与作业放置时的稳定性。设计过程中充分考虑畜牧养殖场景的使用需求，将储料、泵送、控制、移动功能进行模块化整合，各部件之间的连接管路、固定紧固件均做了还原建模，装配关系符合实际设备的装配逻辑，无干涉错位问题，可直接用于设备结构展示、作业原理演示以及后续的工程优化参考，模型整体布线规整，特征参数完整，能够清晰展现移动式挤奶设备的内部构造与外部造型特点。
