300毫米规格六辐式真空设备带轮

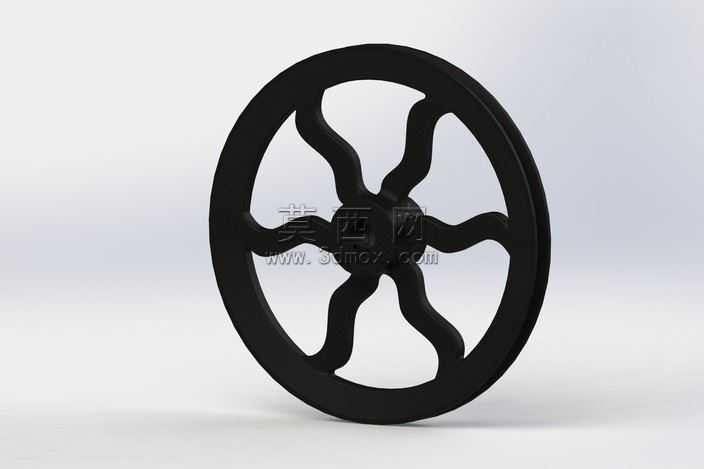

本作品为适配真空驱动装置的传动带轮三维建模作品，整体采用六辐式镂空结构设计，轮体标称直径为300毫米，建模阶段以实际传动工况需求为核心设计依据，首先确定轮缘的标准V型槽截面参数，保证与传动皮带的贴合度与摩擦力满足动力传输要求，避免传动过程中出现打滑、偏移的问题。建模过程中先绘制轮体的中心旋转截面草图，通过旋转特征生成带轮的基础轮坯，随后绘制单根辐条的轮廓路径，辐条采用流畅的S型曲面过渡设计，既保证了辐条与轮缘、轮毂连接处的应力分散效果，避免长期负载下出现结构断裂，又通过镂空设计有效降低了轮体的整体自重，减少传动过程中的转动惯量，提升传动响应速度。完成单根辐条建模后通过圆周阵列特征均匀排布六根辐条，保证每根辐条的受力角度完全一致，确保轮体转动时的动平衡性能。材质设置阶段为轮体赋予哑光黑色工程塑料材质，调整材质的粗糙度、反射率参数，还原工程塑料注塑成型后的表面质感，渲染阶段采用柔和的影棚布光方案，通过多角度柔光照射清晰展现轮体的结构轮廓、辐条的曲面过渡细节以及轮缘槽的结构特征，避免出现大面积死黑或过曝区域，完整呈现模型的结构设计细节。轮毂部分设计有标准的轴孔安装位，可适配对应直径的传动轴，轴孔与辐条的连接处做了圆角过渡处理，进一步优化应力分布，提升结构强度。整个建模过程严格遵循机械设计的公差规范，所有结构尺寸均匹配实际应用场景的装配需求，模型可直接用于虚拟装配验证、运动仿真模拟以及后续的工程出图、加工生产参考，六辐式的对称结构不仅保障了传动过程中的稳定性，也兼顾了部件的轻量化设计需求，适配农业机械、小型工业设备上的真空发生装置传动使用场景。
