挤奶机真空稳压曝气罐结构设计

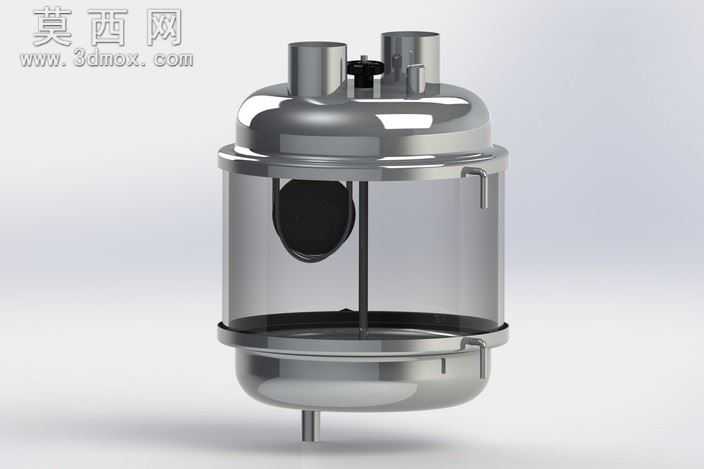

该三维模型采用SolidWorks软件完成全参数化建模，整体为立式罐体结构，建模过程中先通过旋转凸台命令生成上下两端的不锈钢封头基体，上下封头分别设计了三个同轴度公差严格控制的管路接口，用于连接真空管路、奶液输送管路以及脉冲控制管路，接口处添加了标准倒角与焊接坡口特征，还原实际加工工艺细节。中部筒身采用透明材质建模，通过外观编辑赋予其高透亚克力材质属性，设置折射率1.49、透明度0.9，可清晰观察内部结构；上下封头及内部支撑构件赋予304不锈钢材质，调整金属粗糙度为0.1、反射度0.8，模拟不锈钢抛光后的亮面金属质感，渲染阶段添加了环境HDR贴图，让金属表面呈现自然的环境反射效果，提升模型真实感。内部结构设计包含垂直布置的中心支撑杆、侧向安装的圆形挡液板以及底部支撑脚，挡液板通过卡扣结构固定在支撑杆中部，建模时对卡扣配合间隙做了0.2mm的公差预留，还原实际装配关系；底部支撑脚采用小直径圆柱结构，与下封头一体化建模，保证罐体放置的稳定性。设计思路围绕挤奶系统的真空稳定需求展开，该罐体作为挤奶系统的真空缓冲保护装置，通过内部挡液板结构阻挡奶液、清洗液等液体进入真空管路，避免真空泵进液损坏，同时罐体的容腔结构可以缓冲真空管路的压力脉冲，维持系统真空度稳定，建模时对罐体的容积参数做了精准计算，确保容腔大小匹配挤奶系统的真空流量需求，所有管路接口的尺寸均参照畜牧设备行业通用标准设计，可直接对接现有市售挤奶设备管路，模型所有特征均保留可编辑参数，方便后续根据不同功率的挤奶系统调整罐体尺寸与接口规格。
