立式带轴安装支座机械结构设计

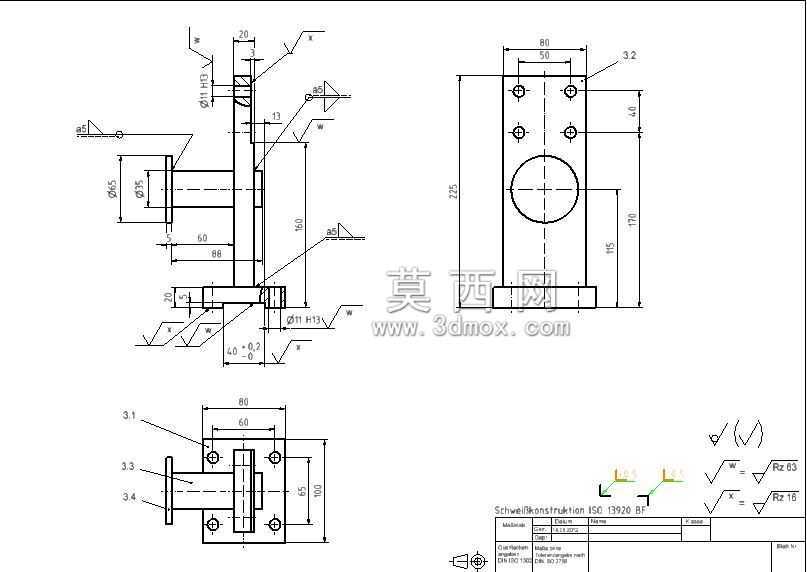

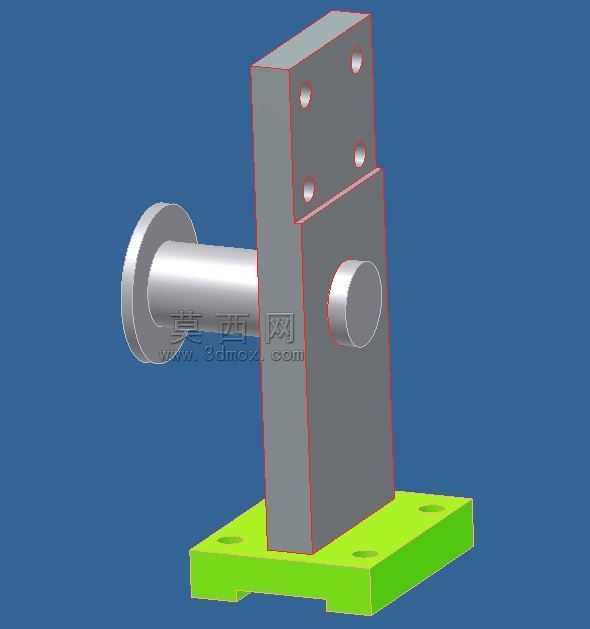

　　该构件属于设备侧装支撑类的典型机械结构，在轻工输送线、小型工装定位台、实验室检测设备的侧向动力传递工位中十分常见，核心作用是为横向伸出的传动轴提供稳定的径向与轴向支撑，避免轴系运转过程中出现悬臂挠度过大、运转振颤的问题。从结构组成来看，底部采用带四个沉头安装孔的亮绿色平板底座，安装时可通过内六角螺栓直接固定在设备的安装基准面上，底座的平面度设计公差控制在0.05mm以内，能够保证整个支撑结构与安装基面的贴合度，避免因安装面翘曲导致的轴系同轴度偏差。中间的立式支撑立板分为上下两个叠装模块，靠上的立板表面预留四个螺纹安装孔，既可以用于固定端盖类密封零件，也可根据实际使用需求加装传感器支架、行程触发挡片等附属配件；

　　立板与底座之间采用直角拼接结构，拼接处做了微小的倒角过渡，既能够消除机加工过程中产生的应力集中，也可避免装配时因零件锐边造成的安装干涉。横向贯穿立板的轴件一端带圆形限位法兰，装配时法兰面贴合立板的侧端面，能够承担轴系工作时产生的轴向窜动力，轴的另一端伸出长度可根据实际配套的辊轮、凸轮、传动带轮的安装宽度做适配调整，轴与立板上的安装孔采用间隙配合设计，预留的配合间隙可填充润滑脂，降低轴件转动过程中的摩擦损耗。在实际选型应用中，这类支撑结构的安装边界需要重点核算：底座的四个安装孔孔距需与设备安装基面的预留螺纹孔位置完全匹配，横向轴的中心高要与对接的动力输出轴、从动辊轮的中心高保持一致，同轴度偏差需控制在0.1mm以内，

　　否则会在运转过程中产生额外的径向载荷，加速轴件与配合孔的磨损。设计过程中，立板的厚度经过刚度校核，在轴端承受额定径向载荷的情况下，立板的最大形变量不超过0.02mm，完全满足中低速轻载传动场景的使用要求；轴件伸出端的端面做了中心孔设计，既方便机加工时的顶针定位，也可在需要时加装轴向定位的锁紧挡圈，防止轴件在运转过程中从支撑孔中脱出。这类结构没有复杂的曲面造型，所有特征都以规则的平面、圆柱面为主，机加工工艺性优异，底座、立板可采用Q235钢板经铣削、钻孔、攻丝工序加工成型，轴件可采用45号钢经车削、调质处理后使用，加工成本低，后期维护更换配件也十分便捷。在实际产线应用中，这类支撑结构常被用来承托小型输送带的从动辊轴、

　　检测设备的探针摆动轴、小型工装的定位销轴，相比一体式的铸造支座，这种叠装式的结构可根据实际安装空间灵活调整立板的高度，不需要重新开模制作毛坯，适配性更强。需要注意的是，装配时要先将轴件穿入立板的安装孔，调整好轴的伸出长度后再紧固立板与底座的连接螺栓，最后再将底座固定在设备基面上，避免因装配顺序错误导致轴系卡滞；如果应用在有粉尘、切削液飞溅的工位，还可在立板的轴孔位置加装毡圈油封，避免杂质进入配合间隙造成轴件磨损。
