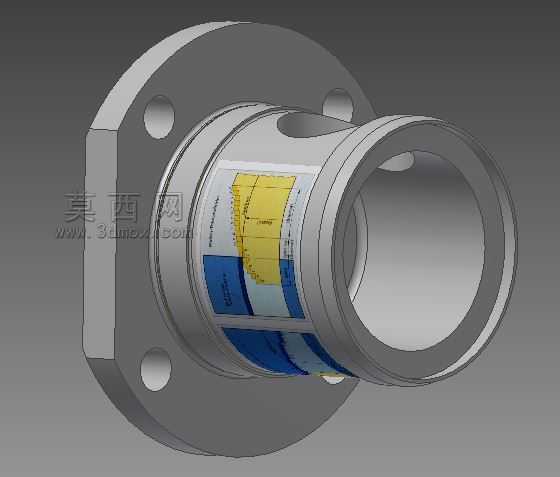

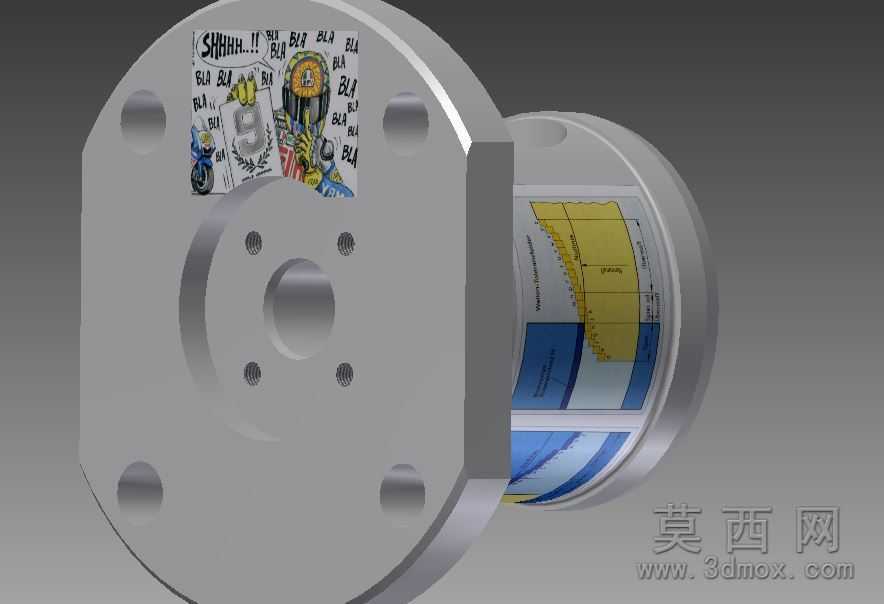

带法兰连接端的流体管路转接接头结构

　　这类带法兰端的管路转接件，在流体输送系统里的应用覆盖范围极广，从常规的工业给排水管网、化工介质输送管线，到食品加工的洁净物料输送、液压系统的压力油路连接，都能见到同结构接头的身影。它的核心作用是实现不同管径、不同连接形式管路之间的平顺过渡，同时依靠法兰端的刚性连接保证管路接口的密封可靠性，避免带压输送过程中出现介质泄漏的问题。从结构设计逻辑来看，这款接头采用一体式加工思路，法兰端与筒体段没有拼接焊缝，从根源上规避了焊接位置容易出现的应力集中、焊缝腐蚀泄漏等隐患，适合在中低压流体输送场景下长期使用。法兰盘上均匀分布的三个安装通孔，是用来穿装连接螺栓的，孔位的分度圆尺寸经过匹配计算，能够和对应通径的标准法兰盘实现完全对位，

　　安装时不需要额外扩孔或者调整位置，现场装配效率很高。法兰盘的密封面做了精加工处理，表面粗糙度控制在合理区间，装配时配合对应材质的密封垫片，就能在额定压力范围内实现可靠密封，不需要额外涂覆密封胶就能满足密封要求。筒体段的内壁做了平滑过渡处理，没有突兀的台阶或者锐角结构，介质流经接头位置时不会产生明显的紊流，能够有效降低管路系统的压力损失，减少输送过程中的能耗，同时也能避免介质中的固体杂质在接头位置沉积造成管路堵塞。筒体外侧的环形凸台结构，一方面是用来增强筒体的结构刚性，避免管路受外力拉扯时筒体出现变形，另一方面也可以作为管路安装时的轴向定位基准，方便施工人员快速确认接头的插入深度，保证装配到位。从安装边界来看，这款接头的法兰端外径、

　　筒体段的外径以及整体轴向长度都经过尺寸校核，安装时不会和周边的管路支架、相邻阀件产生空间干涉，在紧凑的管路排布场景下也能顺利完成装配。设计过程中针对法兰端的受力情况做了校核，当连接螺栓按标准扭矩拧紧时，法兰盘的变形量控制在密封允许的范围内，不会因为法兰翘曲导致密封垫片压合不均出现泄漏。筒体段的壁厚选择也兼顾了承压能力和材料成本，在满足额定工作压力下的强度要求的同时，尽可能控制整体重量，降低管路系统的整体负载。接头的通径尺寸和对接管路的通径完全匹配，不会出现通径突变导致的流量受限问题，能够保证管路系统的设计输送流量不受影响。在实际选型应用中，这类接头可以根据输送介质的特性选择对应的加工材质，

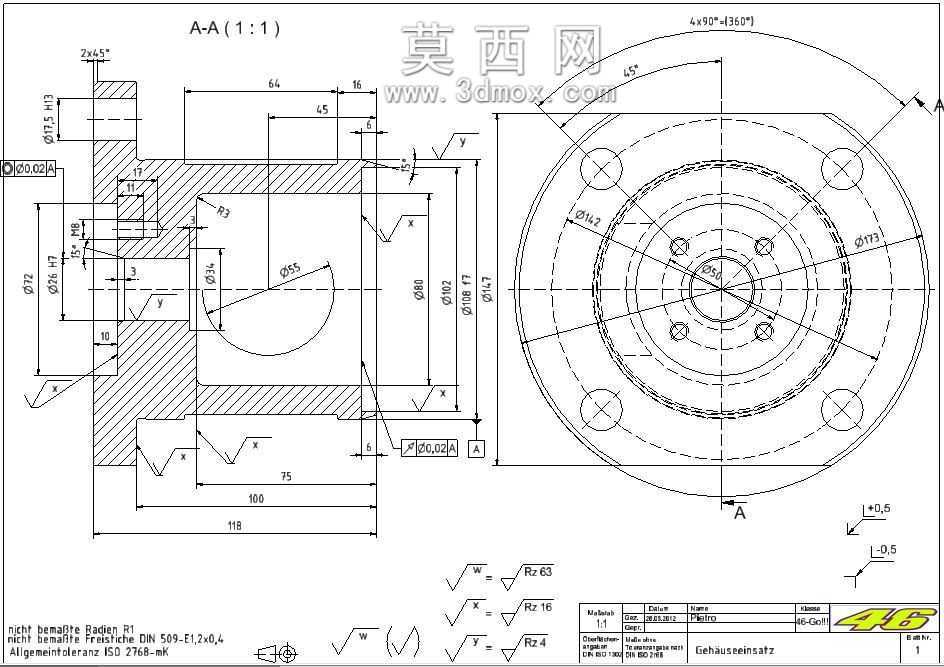

　　输送普通水介质可以选用常规碳钢材质做防腐处理，输送腐蚀性化工介质可以选用不锈钢或者工程塑料材质，输送食品级介质则可以选用符合卫生要求的抛光不锈钢材质，适配不同场景的使用需求。不同于螺纹连接的管路接头，法兰连接形式的接头在后期维护拆卸时更加方便，不需要转动整段管路，只需要松开法兰连接螺栓就能完成接头的更换，大幅降低后期运维的工作量。接头筒体端部的连接结构可以适配快装接头、焊接管路或者螺纹连接端，根据实际的管路连接需求做对应调整，通用性较强。在三维建模过程中，这类零件的建模重点在于法兰孔位的分度准确性、内壁过渡曲面的顺滑度以及密封面的平面度控制，建模时需要严格匹配对应标准的尺寸参数，保证后续生成的工程图能够直接用于生产加工，不会出现尺寸偏差导致零件报废。实际生产中这类接头多采用棒料一体车削加工，部分大规格型号也会采用模锻成型后再精加工的工艺，保证零件的金属流线连续，提升整体结构强度。
