内燃机活塞组件高精度结构设计

　　作为动力输出核心的往复运动构件，活塞的设计直接决定内燃机的做功效率、运行寿命与密封可靠性，在车用动力、小型通用动力、工程机械动力单元中都承担着不可替代的作用。日常工况下，活塞需要在气缸套内完成高频往复直线运动，配合活塞环完成燃烧室密封，将燃油燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，整个工作循环中要承受周期性变化的高温燃气冲击、交变机械载荷与侧推力，对结构强度、热变形控制、配合间隙设计都有极高要求。

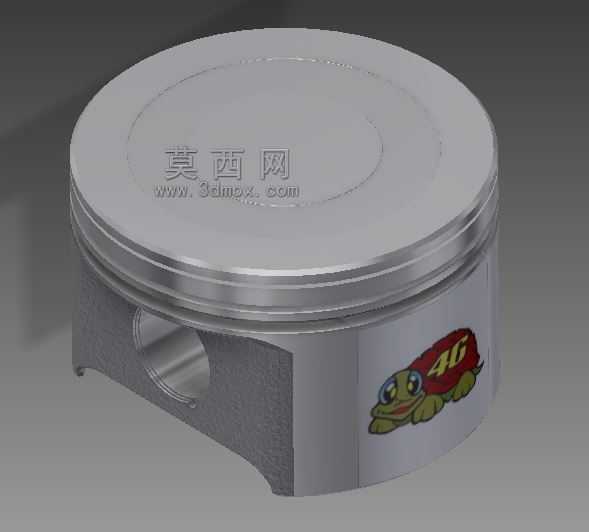

　　从结构设计逻辑来看，该活塞采用典型的汽油机铝合金活塞构型，顶部为适配燃烧室的平顶结构，可在压缩行程终了时配合气缸盖形成规则的燃烧室空间，减少气流死区，提升油气混合均匀度。头部设置多道环槽，从上至下分别适配气环与油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。环槽的加工精度直接决定活塞环的贴合度，设计时预留了合理的侧隙与背隙，既保证活塞环能够在环槽内自由浮动适配缸壁形变，又避免间隙过大造成泵油效应加剧机油消耗。

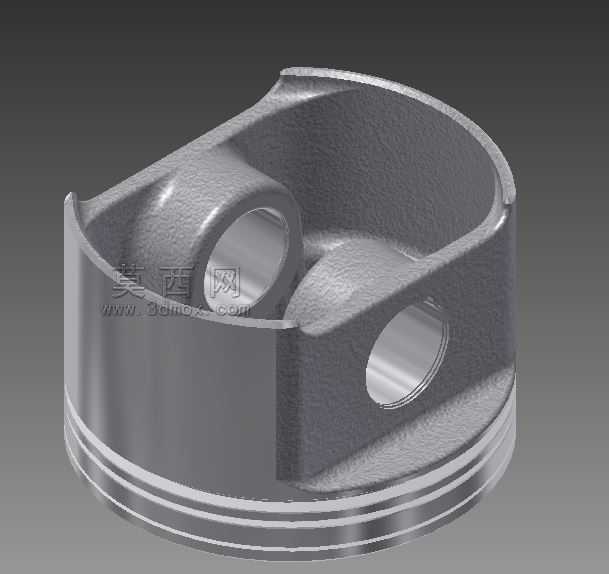

　　活塞销座部位采用加强筋过渡结构，将活塞顶部承受的气体压力均匀传递至活塞销，避免应力集中造成销座开裂，销孔内部设计有高精度配合面，可与活塞销实现间隙配合，保证工作温度升高后活塞销能够自由转动，减少偏磨。裙部设计为中凸变椭圆型面，常温下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作时受热膨胀后裙部会逐渐趋近正圆，保证全工况下与气缸壁的贴合均匀，避免冷态敲缸与热态拉缸问题。裙部表面预留了涂层加工余量，实际量产时可喷涂石墨或二硫化钼涂层，降低冷启动阶段的摩擦阻力，提升初期磨合效率。

　　安装边界方面，该活塞的外径尺寸适配常规小排量内燃机的缸径规格，环槽宽度、活塞销孔直径都与通用量产配件保持一致，可直接匹配对应型号的气缸套、活塞环、连杆组件，无需额外修改周边结构。设计时充分考虑了热膨胀量的匹配，铝合金材质的活塞热膨胀系数高于铸铁缸套，因此冷态装配时活塞与缸壁之间预留了合理的配合间隙，在工作温度达到80-120摄氏度的正常区间时，间隙会缩小至最优值，既保证密封性能，又不会出现卡滞。活塞顶部的避阀坑设计可适配对应排量发动机的进排气门升程，避免气门最大升程时与活塞顶部发生碰撞，保证配气机构的运行安全。

　　从实际应用场景来看，该结构不仅适用于常规车用汽油发动机，经过材质调整与尺寸缩放后，也可适配小型通用汽油机、摩托车发动机、园林机械动力单元等采用往复式活塞结构的动力设备。设计过程中通过对壁厚的均匀化处理，减少了热容量差异造成的局部热变形，活塞内部的冷却油腔预留位置可引导机油从连杆小头喷油嘴进入，带走活塞顶部的热量，降低头部工作温度，避免高温下材料强度下降与积碳生成。裙部的侧向推力面经过型线优化，可将做功行程中连杆摆动产生的侧压力均匀分布在整个裙部接触面上，减少局部压强过高造成的缸壁磨损，延长整机大修间隔。
