四级行星齿轮扭矩倍增传动结构

　　这套四级行星排布的扭矩倍增结构，核心应用场景集中在手动拆装大扭矩紧固件、狭小空间重载扭矩输出、便携动力扭矩放大等工况，比如重型设备检修时的螺栓预紧、风电塔筒法兰螺栓拆装、矿山设备维护中无法布置大型动力工具的作业点位，都能依靠这类结构实现小输入扭矩下的大扭矩输出，不需要额外配置大功率动力源，单人即可操作完成原本需要数人配合或者重型设备才能实现的扭矩加载。从实际用途来看，这类扭矩倍增结构本质是依靠行星轮系的传动比叠加，将输入端的低转速小扭矩，通过四级轮系的逐级放大，在输出端获得数倍乃至数十倍于输入的扭矩，同时因为行星轮系的同轴排布特性，整体结构可以做的非常紧凑，不会像平行轴齿轮组那样出现偏心距过大的问题，适合在径向空间受限的作业场景下使用。

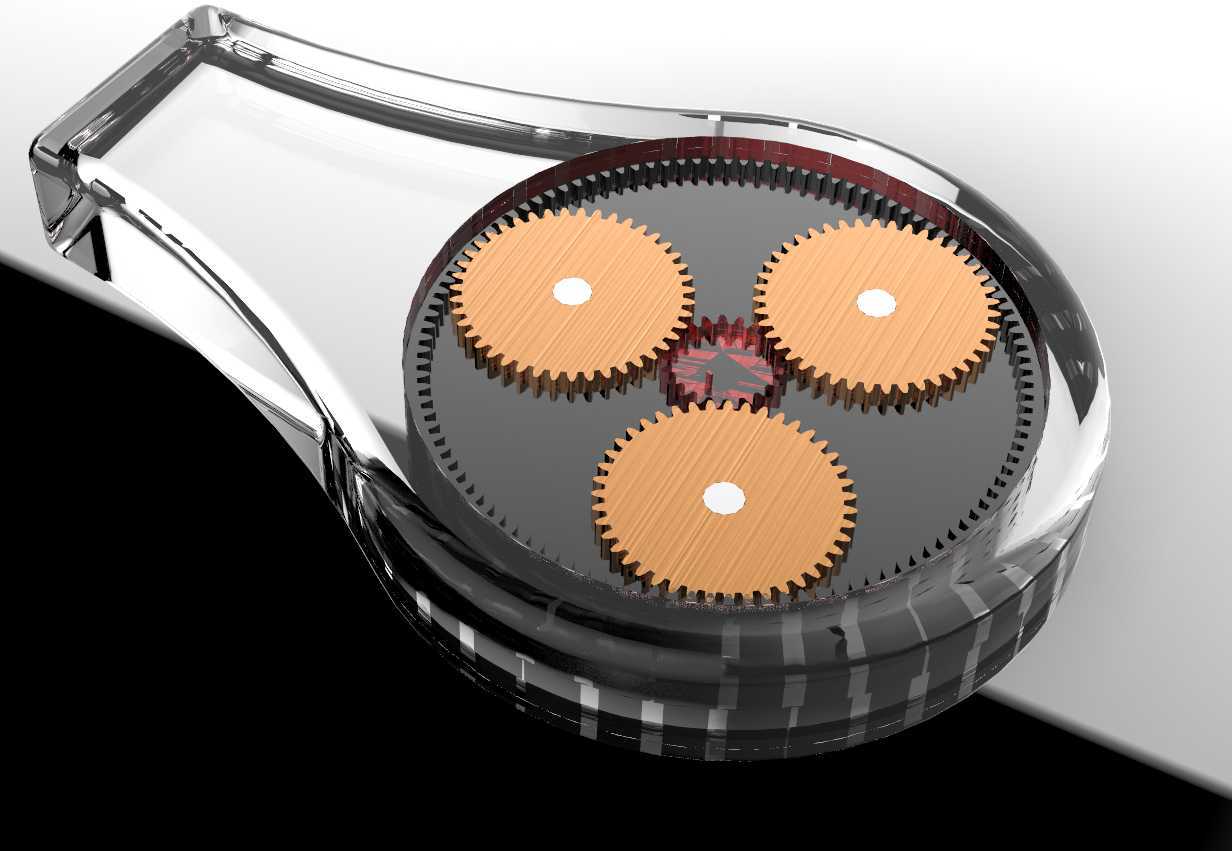

　　从功能特性上看，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典行星传动排布，四级轮系沿轴向依次叠放，每一级的行星架作为下一级的太阳轮输入，每一级都布置三个行星轮沿太阳轮周向均布，三个行星轮同时与太阳轮、固定内齿圈啮合，载荷可以由三个行星轮共同分担，单齿承受的载荷远低于定轴齿轮传动，因此相同体积下能传递的扭矩上限更高，同时传动过程中的啮合冲击更小，运行平稳性更好，不会出现普通定轴齿轮增扭结构常见的偏载、打齿问题。结构的外壳采用一体化成型的握持构型，一端预留输入方榫接口，可以配套棘轮扳手、电动扳手等常规手动或小型动力工具，另一端预留输出方榫接口，可配套对应规格的套筒直接作用于紧固件，外壳侧面设计有防滑的握持曲面，同时预留了反力臂安装位，作业时可以通过反力臂抵靠在相邻的固定结构上，抵消扭矩输出时的反向作用力，不需要操作人员额外施加对抗扭矩，降低作业强度。

　　设计思路上，这套结构优先考虑了便携性与传动效率的平衡，四级传动比的分配没有采用均等分配的方案，而是从输入端到输出端逐级降低单级传动比，输入端第一级因为输入扭矩小，采用较大的单级传动比来实现初步增扭，后面三级因为传递的扭矩逐级增大，适当降低单级传动比，控制每一级齿轮的模数与齿宽，避免后级齿轮因为载荷过大导致体积过度增加，同时每一级的行星轮都采用铜质切削齿轮，齿面经过精加工处理，啮合间隙控制在0.02mm以内，既保证传动过程中没有明显的回程间隙，也能避免间隙过小导致的卡滞问题。内齿圈直接集成在外壳内壁，不需要额外装配齿圈零件，减少了装配累积误差，同时外壳采用高强度金属材质，既作为结构防护件，也作为内齿圈的支撑基体，保证内齿圈在承受大扭矩啮合载荷时不会出现变形。

　　从外形尺寸与安装边界来看，整体结构沿轴向的总长度控制在常规手动扳手的握持长度范围内，最大外径不超过成年人手掌的握持宽度，输入端方榫采用标准1/2英寸接口，输出端根据最大输出扭矩匹配对应规格的方榫尺寸，不需要额外制作转接头即可适配市面通用的扳手与套筒配件。径向方向上，行星轮与内齿圈的啮合位置预留了足够的润滑脂存储腔，装配时填充耐高温润滑脂，可以保证长期重载作业下的齿面润滑，不需要频繁加注润滑剂。轴向的定位采用卡簧与止推垫片组合的方式，每一级行星架的端面都布置止推垫片，承受轴向的分力，避免行星轮与壳体端面直接摩擦，同时卡簧结构方便拆解维护，当齿面出现磨损时可以快速更换对应级别的齿轮零件，不需要整体报废整个结构。需要注意的是，这类扭矩倍增结构在使用时需要匹配输出端的额定扭矩上限，不能超载荷使用，否则容易出现轮齿断裂、行星架变形的问题，同时反力臂的安装必须保证抵靠位置牢固，避免作业过程中反力滑脱造成安全隐患。
