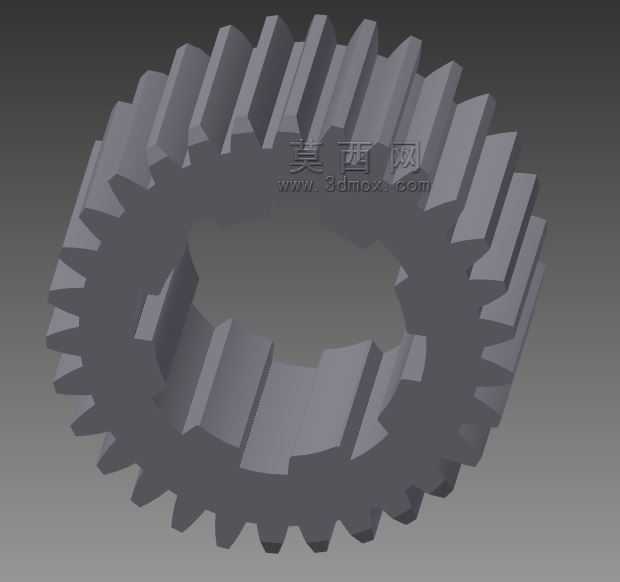

内啮合齿圈精密机械传动构件

　　在各类回转传动的动力传递场景中，内齿圈是行星传动系统、回转支承结构、大扭矩减速单元里不可或缺的核心啮合构件，这类构件的加工精度、齿形参数直接决定整套传动机构的运行平稳性、负载能力与服役寿命。日常接触的工程场景里，从重型工程机械的回转机构、风电主齿轮箱的行星级传动，到轻工自动化设备的分度回转单元、机床主轴的传动减速组，都能看到内齿圈的应用，它和行星轮、太阳轮配合形成的行星传动结构，能在极小的安装空间内实现大传动比的动力输出，同时保证多齿啮合带来的高承载特性，相比平行轴外啮合传动，同扭矩规格下行星结构的体积能缩小40%以上，这也是紧凑型重载传动场景优先选用内齿圈结构的核心原因。

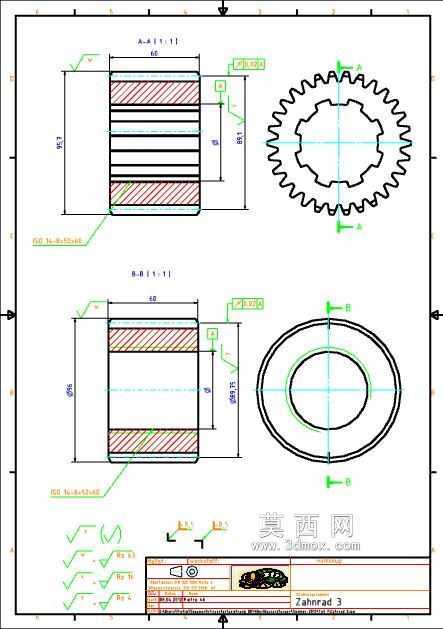

　　做这类内齿圈的三维结构设计时，首先要匹配整套传动系统的模数、压力角、齿顶高系数等基础齿形参数，要保证和配对行星轮啮合时的侧隙处于合理区间，侧隙过大会导致传动换向冲击、噪音升高，侧隙过小则会在热胀工况下出现卡齿、齿面胶合的问题。齿圈的壁厚设计需要结合额定负载做刚度校核，不能单纯按经验取值，壁厚不足会导致齿圈受载后产生径向变形，直接破坏齿面的正常啮合接触区，引发偏载、断齿等失效问题，通常中载工况下的内齿圈，齿根到外圆的壁厚不低于2.5倍模数，重载工况还要在此基础上做加强筋结构或者整体调质处理来提升刚性。

　　从安装边界来看，内齿圈的固定方式通常有两种，一种是外圆带止口配合螺栓连接，将齿圈固定在传动箱的壳体或者回转基座上，这种结构需要在设计时预留止口的配合公差，通常采用H7/h6的间隙配合保证装配同轴度，同时螺栓孔的位置度要控制在0.05mm以内，避免装配后齿圈出现圆度变形；另一种是过盈配合压装到壳体内孔，这种结构需要计算过盈量对应的结合面压力，既要保证传递额定扭矩时不出现相对滑移，也要控制过盈量避免齿圈压装后内齿形出现收缩变形，导致齿侧间隙变小引发装配卡滞。

　　齿形设计环节，针对不同的应用场景要做对应的参数优化，比如低速重载的工程场景，会采用齿顶修缘的设计，抵消受载变形带来的齿顶干涉，同时降低啮合冲击；高速回转的传动场景，则要严格控制齿向误差，做齿向修形保证齿面载荷均匀分布，避免局部接触应力过高导致早期点蚀。内齿圈的齿根圆角设计也不能忽略，过小的圆角会导致齿根应力集中，大幅降低构件的弯曲疲劳强度，通常齿根圆角半径取0.38倍模数，配合齿根喷丸强化处理，能将齿根的弯曲疲劳寿命提升30%以上。

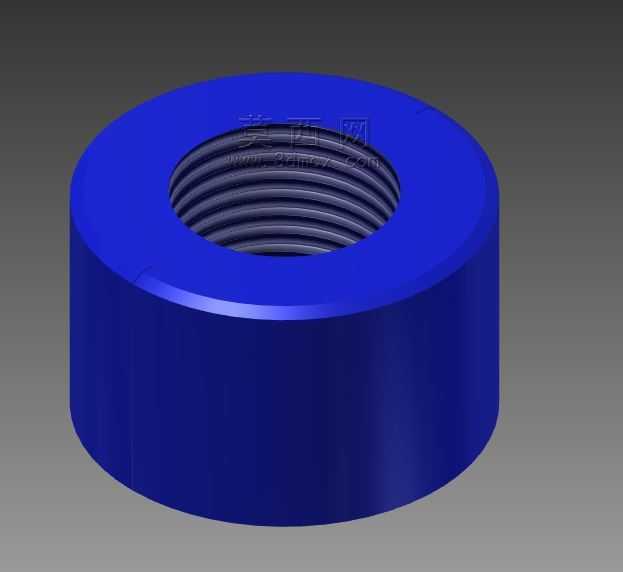

　　实际建模过程中，要注意内齿的渐开线生成方向和外齿轮相反，不能直接套用外齿轮的建模逻辑，要保证渐开线的起始点、终止点和配对齿轮的有效啮合区间完全匹配，避免出现过渡曲线干涉的问题。很多新手建模时容易忽略内齿圈的退刀槽结构，对于插齿加工的内齿圈，齿宽端面要预留足够的插齿退刀空间，退刀槽的宽度和深度要匹配所选插齿刀的参数，否则会导致加工时刀具碰伤端面，或者出现齿端加工不完整的问题。如果是采用拉削工艺加工的小模数内齿圈，还要考虑拉削方向的结构让刀，避免内部有凸台结构阻挡拉刀行程。

　　在润滑设计上，闭式传动里的内齿圈通常会在齿圈侧壁或者外圆位置预留润滑油孔，保证啮合区能得到充分的润滑，油孔的位置要对准轮齿的啮合脱离侧，借助齿轮转动的离心力将润滑油带到啮合接触面，同时油孔不能开在齿根位置，避免破坏齿根的应力分布结构。开式传动场景下的内齿圈，还要在齿面设计防尘密封的配合结构，避免外界的粉尘、碎屑进入啮合区造成磨粒磨损，缩短构件的使用寿命。

　　从装配适配性来看，内齿圈的端面跳动、径向跳动公差要和整套传动的精度等级匹配，普通传动场景下跳动公差控制在0.1mm以内即可满足使用要求，高精度分度传动场景下，跳动公差需要控制在0.02mm以内，同时要做动平衡校正，避免高速回转时出现振动问题。设计时还要考虑装配的工艺性，对于重量较大的大规格内齿圈，要在外圆合适位置设计吊装螺孔，方便生产和装配过程中的吊装转运，避免吊装时磕碰齿面造成精度损伤。
