L型直角安装双列角接触轴承支撑结构

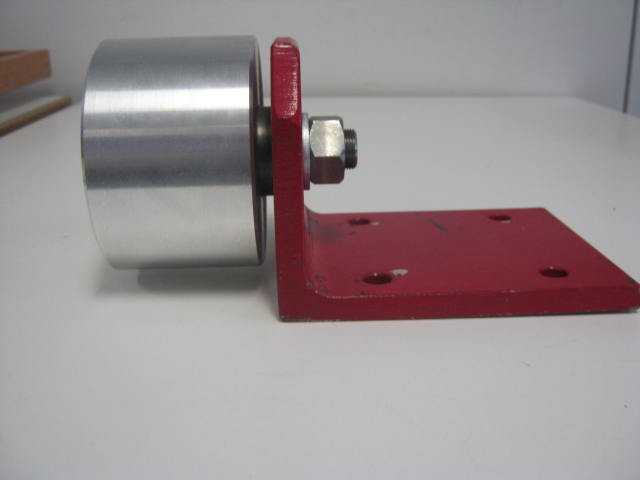

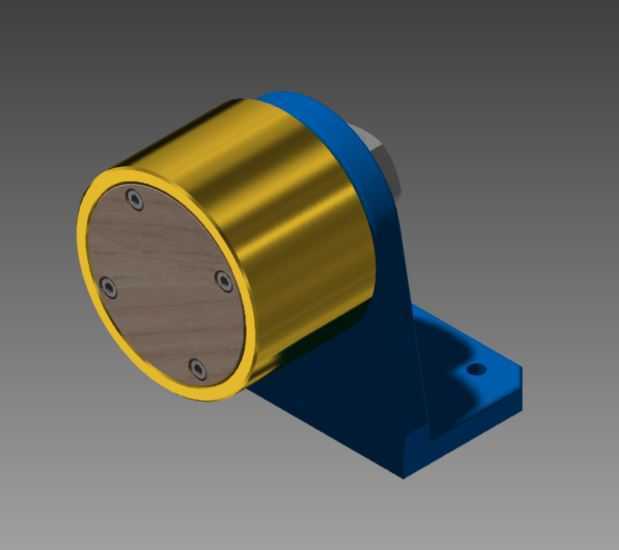

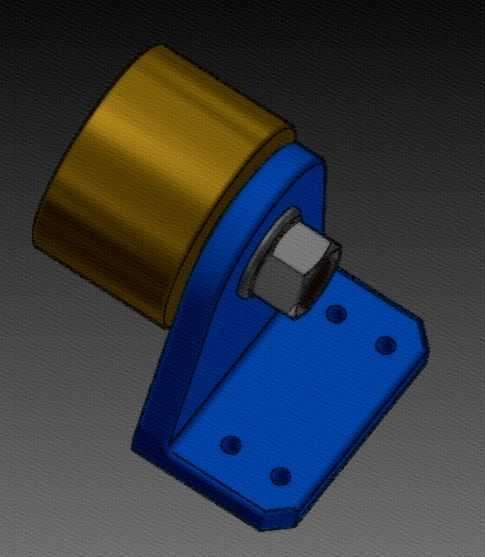

　　这套轴系支撑结构在轻工输送设备、小型工装夹具的动力输出端应用十分广泛，尤其是需要在垂直转角位置完成动力换向传递的工位，这类结构能省去额外的转角传动组件，直接完成轴端的支撑与定位。从实际使用场景来看，不少小型皮带线的端部改向、工装台的旋转动力输出端，都会采用这类带L型安装座的双轴承支撑结构，相比分体式的轴承座搭配转角支架的方案，一体式的L型座能减少安装面的累计误差，避免多组件拼接带来的同轴度偏差。

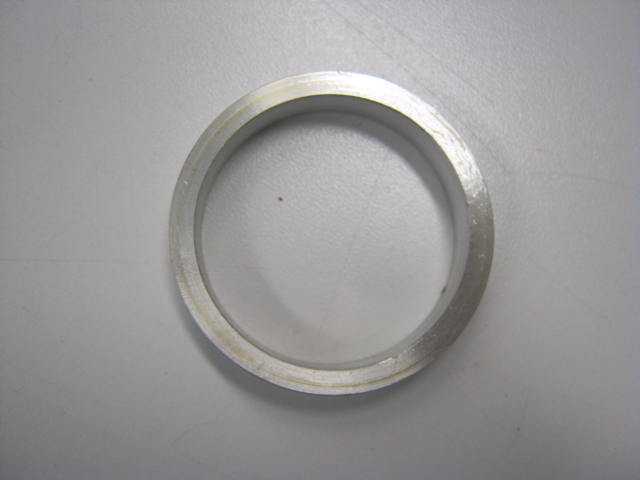

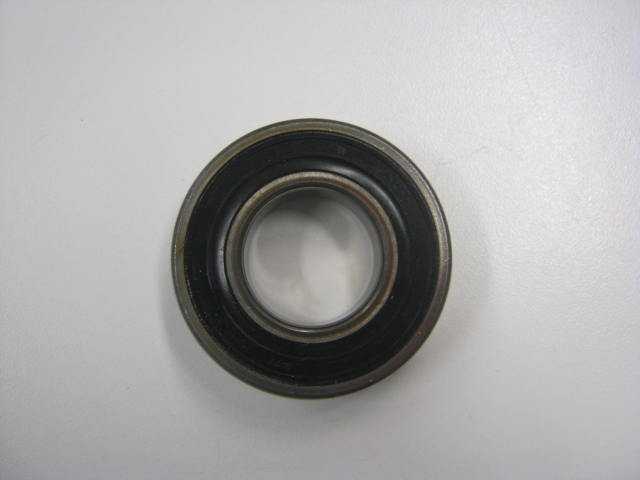

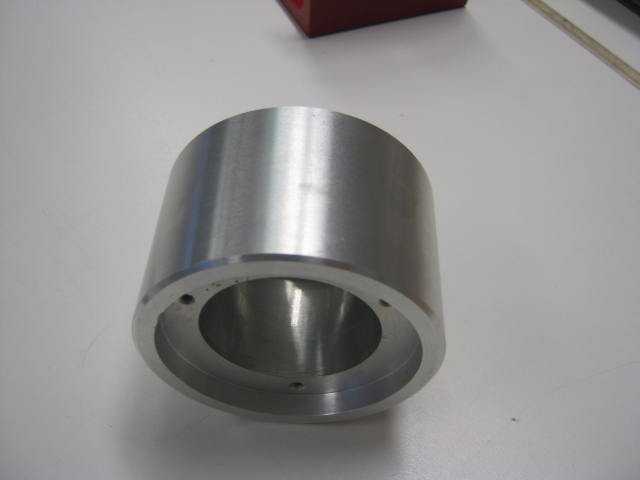

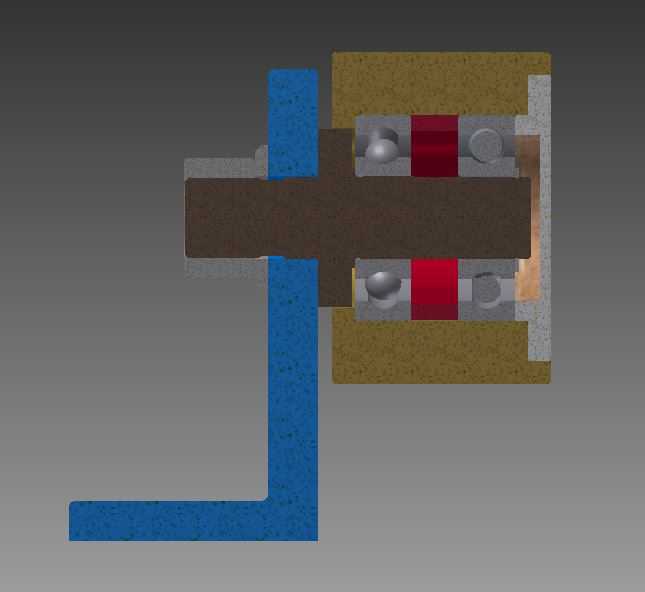

　　结构核心采用背对背安装的双列角接触球轴承配置，这种安装方式能同时承受径向载荷与双向轴向载荷，相比深沟球轴承的单载荷承载特性，角接触轴承的接触角设计能更好应对轴端带轮、凸轮带来的倾覆力矩，不少现场调试中会发现，采用单深沟球轴承的支撑结构在承受偏载时，轴端跳动量会超过0.1mm，而双列角接触背对背配置的结构，轴端跳动能稳定控制在0.03mm以内，完全满足小型动力输出端的精度要求。轴承内圈与轴采用过盈配合，过盈量控制在0.01-0.02mm之间，既保证传动时内圈与轴无相对滑动，又不会因为过盈量过大导致轴承内圈胀大，影响轴承的初始游隙。轴承外圈与安装座的轴承孔采用过渡配合，装配时通过铜棒轻敲即可完成压装，后期维护更换轴承时也不会刮伤安装孔内壁。

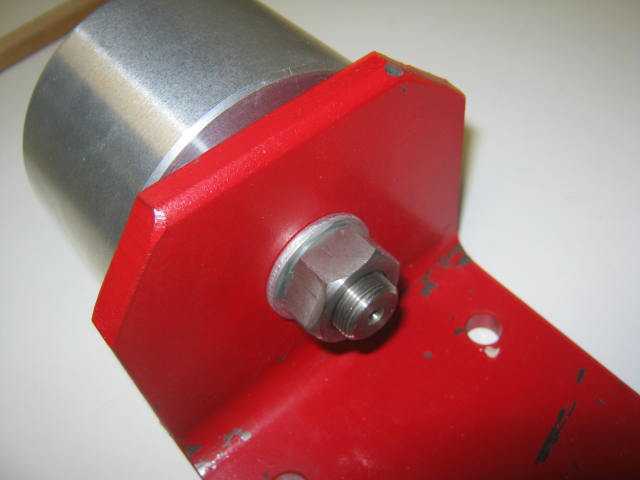

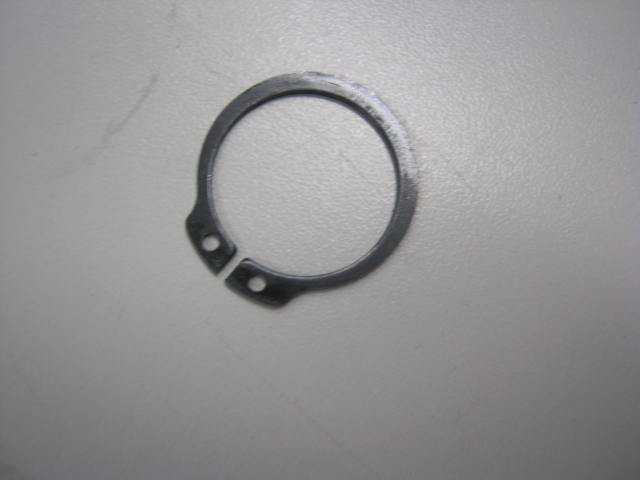

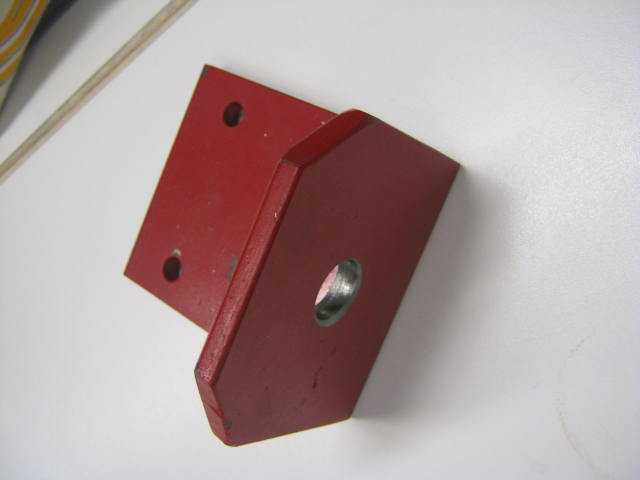

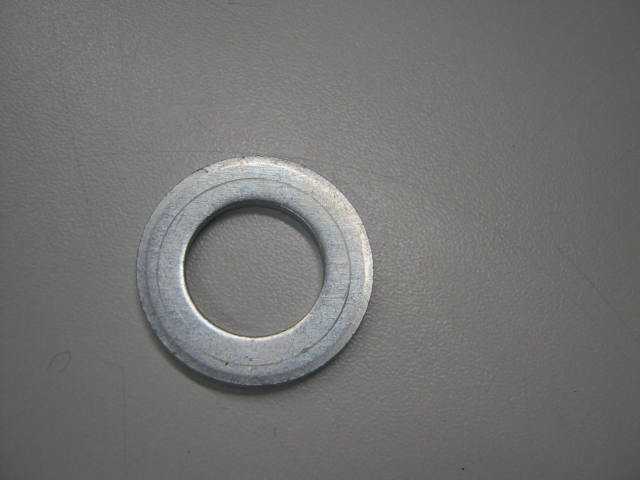

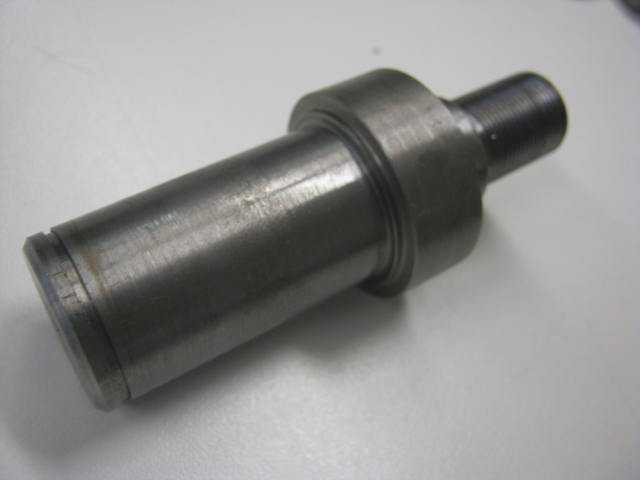

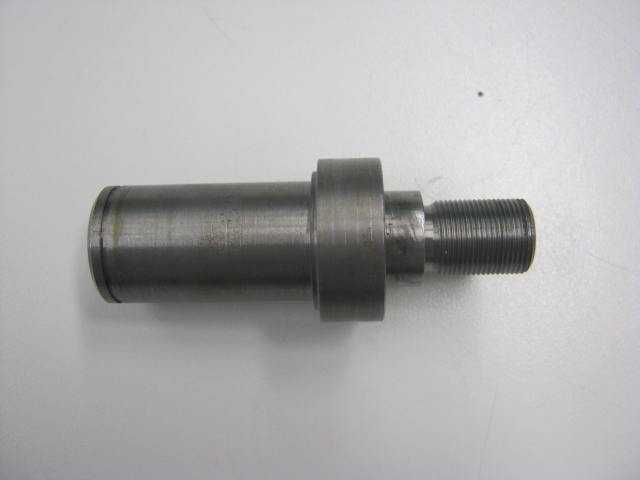

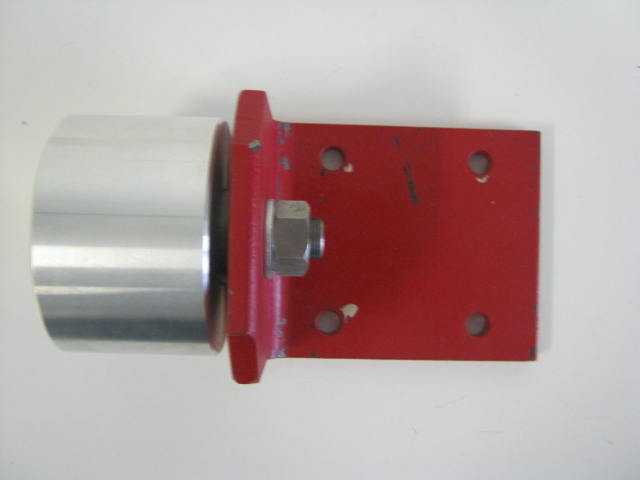

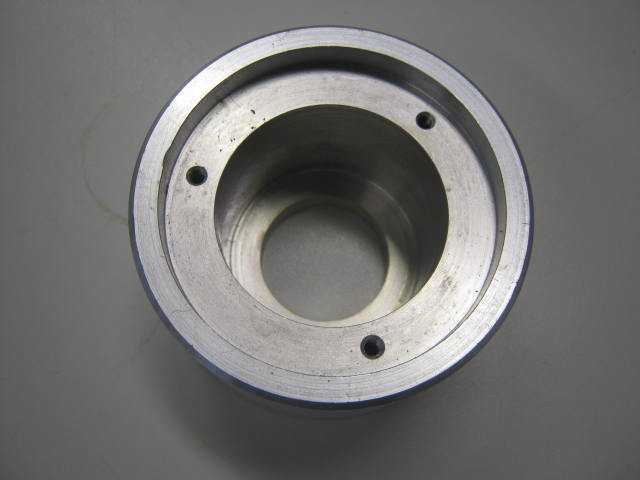

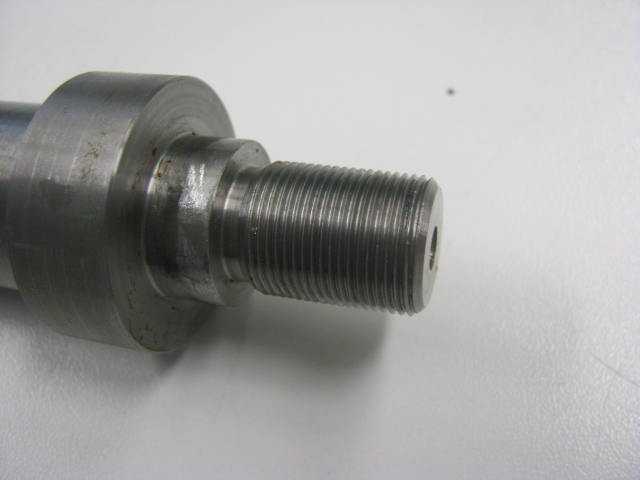

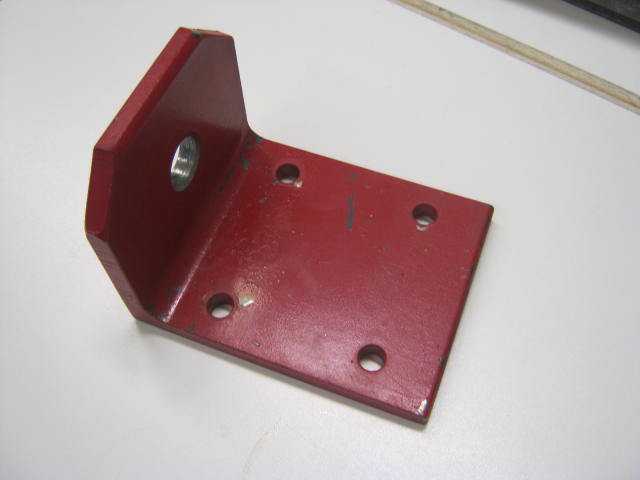

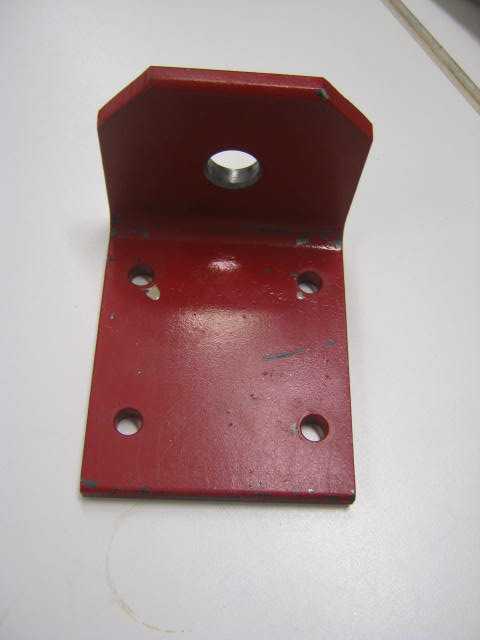

　　L型安装座采用一体铣削成型，两个互相垂直的安装面平面度控制在0.02mm以内，垂直安装面用于固定轴承组件，水平安装面开设有贯通的安装长孔，能适配不同安装基面的孔位偏差，现场安装时可以通过长孔微调轴的伸出长度，适配不同规格的传动轮安装需求。安装座的轴承孔端面设计有止口结构，压装轴承时能精准定位轴承的轴向位置，不需要额外测量轴承的压装深度，降低现场装配的操作难度。轴的伸出端设计有轴肩与卡簧槽，安装传动件时轴肩能完成轴向定位，卡簧槽配合轴用卡簧能防止传动件运转时轴向窜动，轴的另一端加工有内螺纹孔，方便装配时通过压块将轴承内圈锁紧在轴上，避免轴运转时内圈与轴出现相对位移。

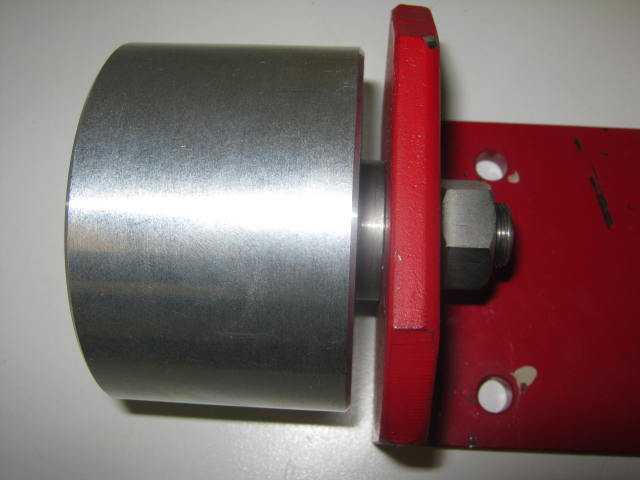

　　从安装边界来看，整套结构的水平安装面宽度适配常用的40型工业铝型材安装槽距，不需要额外制作转接板就能直接固定在铝型材框架上，垂直方向的总高度控制在120mm以内，不会占用过多的设备安装空间，轴的中心高距离水平安装面的尺寸为60mm，刚好匹配多数小型输送线的辊筒中心高要求，不需要额外调整机架高度。结构的润滑通道设计在安装座的轴承孔侧壁，注油嘴直接连通两个轴承的滚道位置，日常维护时不需要拆解结构，直接通过注油嘴加注润滑脂即可完成保养，能大幅降低设备的日常维护工作量。

　　在设计这套结构时，首先要核算轴的受力情况，根据轴端传递的扭矩、承受的径向力与轴向力大小选择合适规格的角接触轴承，再根据轴承的外圈尺寸确定安装座的轴承孔公差，轴承孔的圆柱度公差要控制在0.008mm以内，避免压装轴承后外圈出现变形，导致轴承运转卡滞。L型安装座的转角位置设计有R3的过渡圆角，避免直角位置出现应力集中，在承受冲击载荷时不会从转角位置出现断裂。轴的材质选用45号钢调质处理，硬度达到HB220-250，既保证轴的强度，又具备足够的韧性，承受瞬时冲击载荷时不会出现轴断裂的情况。安装座的材质选用HT200灰铸铁，具备良好的减震性能，能吸收轴承运转时产生的振动，降低整套结构的运转噪音，相比钢制焊接的安装座，灰铸铁座的加工成本更低，尺寸稳定性更好，长期使用不会因为焊接应力释放出现安装面变形。

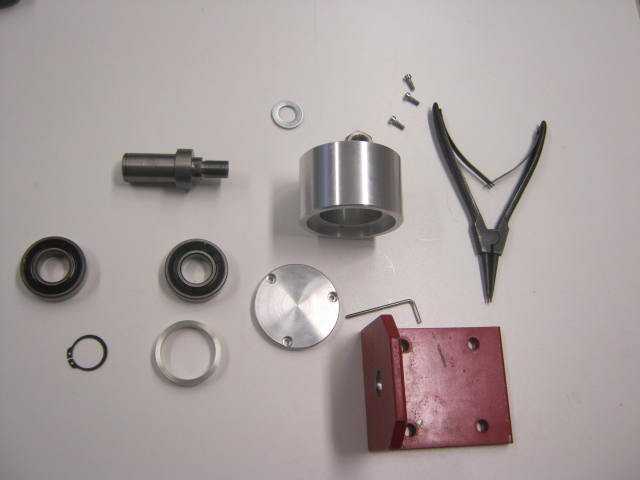

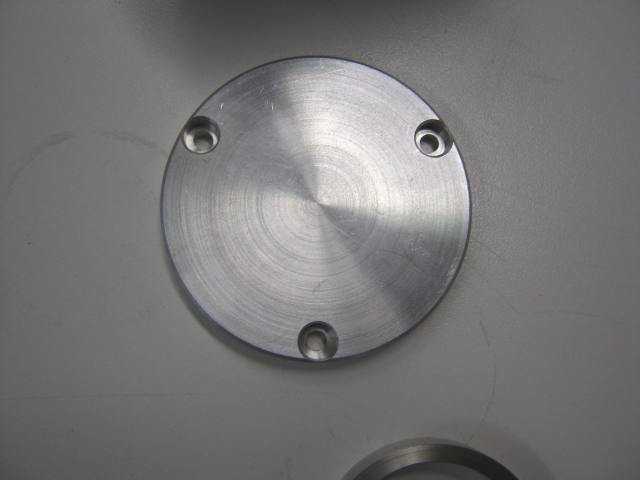

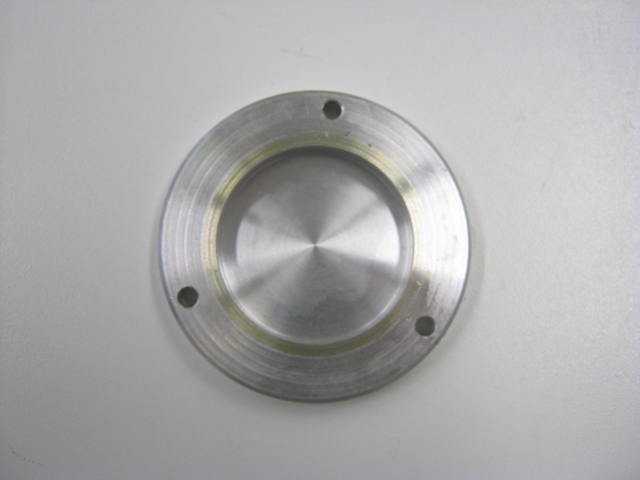

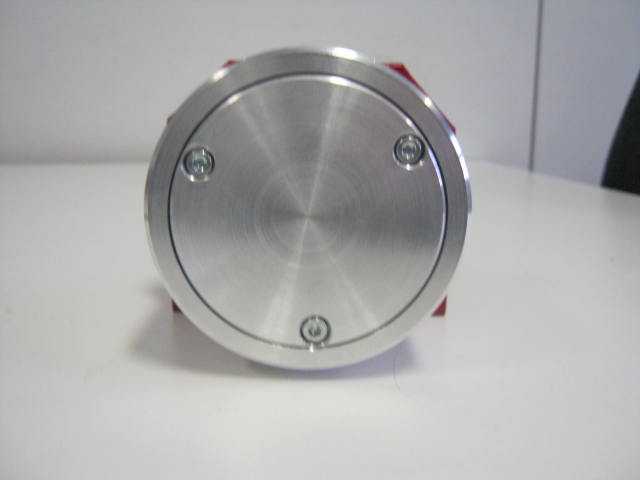

　　实际装配过程中，需要先将两个轴承背对背压入安装座的轴承孔内，压装时要保证轴承的受力面在外圈，避免通过滚动体传递压装力导致轴承滚道损伤，之后将轴从轴承内圈穿出，再依次装入轴端的锁紧卡簧、密封端盖，端盖与安装座之间加装纸质密封垫片，既能防止润滑脂泄漏，又能阻挡外部的粉尘、切削液进入轴承内部，延长轴承的使用寿命。密封端盖采用迷宫式密封结构，相比接触式的橡胶油封，迷宫密封不会对轴产生额外的摩擦阻力，运转时的温升更低，适合转速在3000rpm以内的动力输出场景。不少现场使用案例显示，采用这种密封结构的支撑组件，在粉尘较多的木工加工、包装生产工位，连续运转两年以上都不需要更换轴承，维护周期远长于采用橡胶油封的支撑结构。
