种子加工用斗式物料提升输送设备

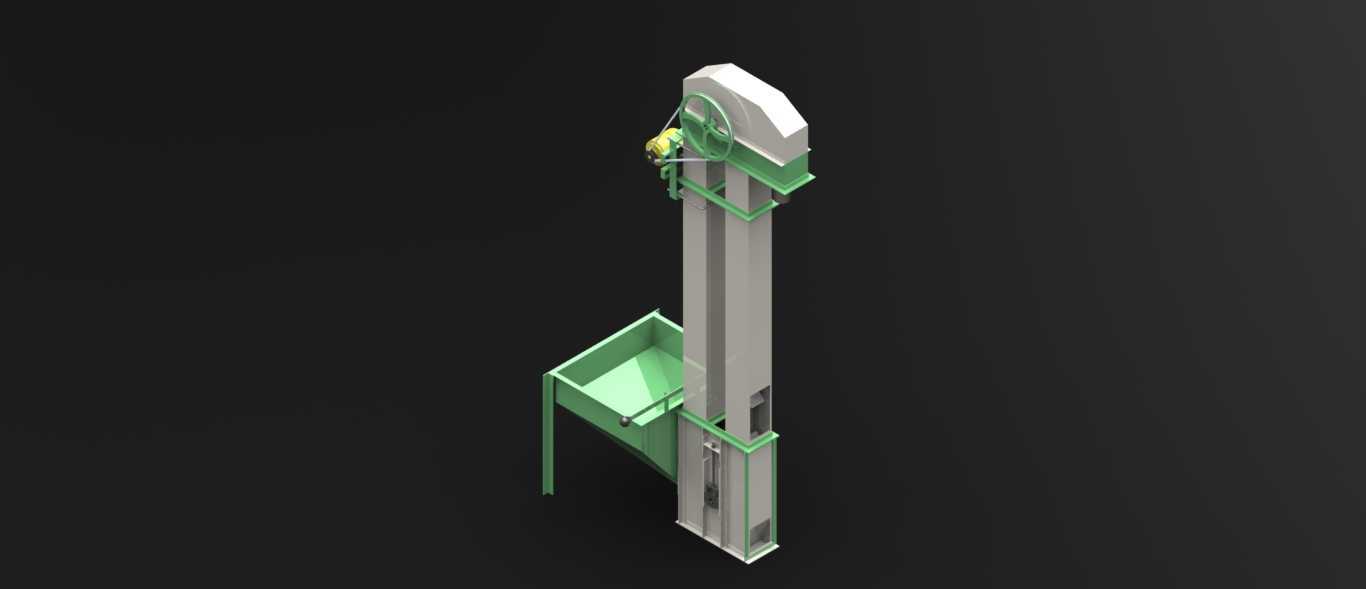

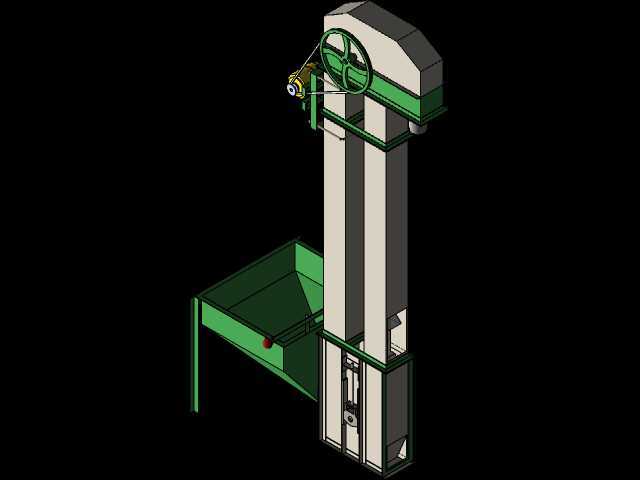

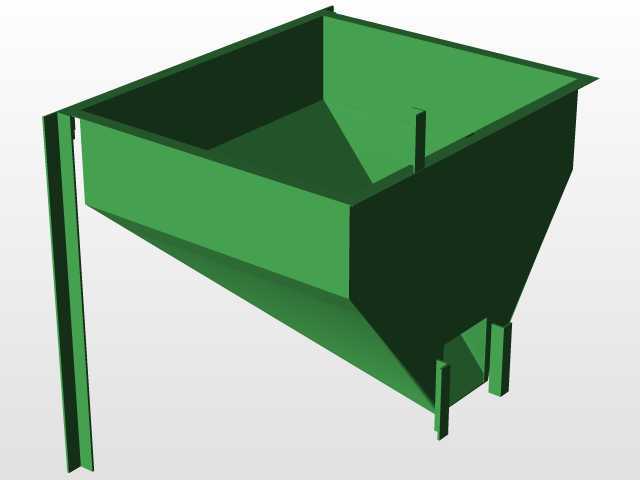

　　在种子加工、粮油预处理的生产车间布局中，这类垂直输送设备往往布置在初清筛之后、分级选种设备之前的工艺节点，承担散状物料的垂直转运动能，替代传统的倾斜皮带输送占用过多车间横向面积的问题，尤其适合层高有限、需要紧凑排布生产线的中小型加工厂房。设备底部设置敞口式受料斗，进料端直接对接上游设备的出料溜管，作业时散状谷物、种子或是粒径相近的细沙、灌木籽类物料直接落入受料斗，无需额外增设进料辅助机构，靠物料自重填充到运行的料斗内。

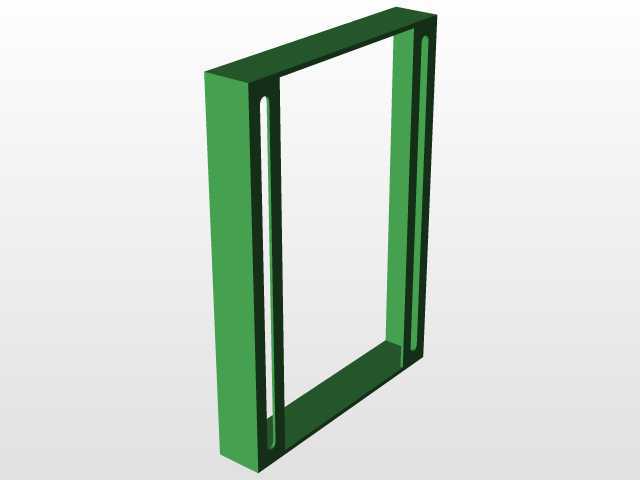

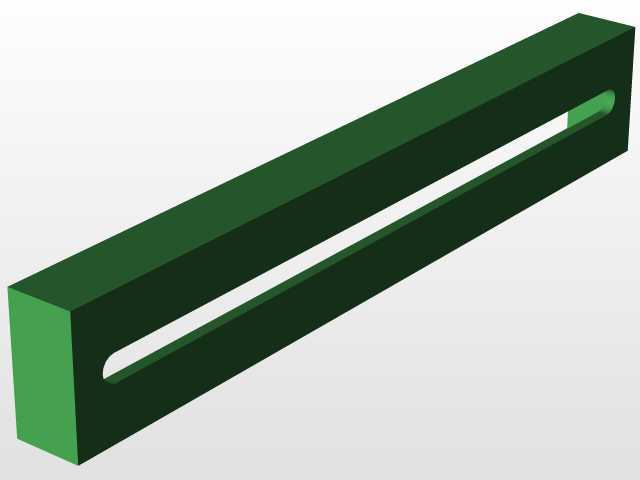

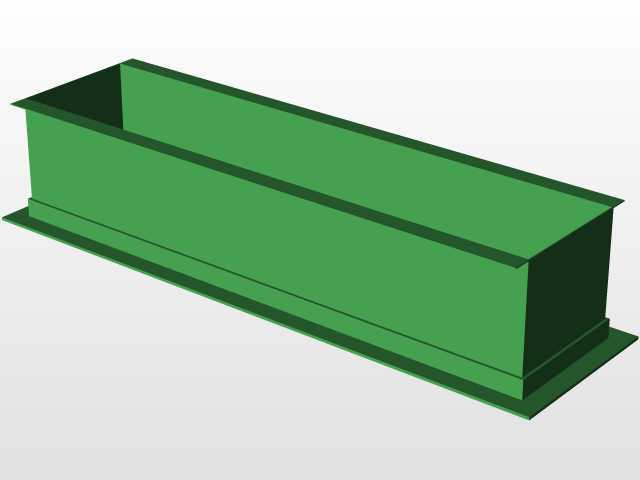

　　从结构设计逻辑来看，整机采用单立柱槽钢焊接框架作为主体承载结构，框架截面尺寸控制在合理范围，既保证垂直段的运行刚度，避免长距离输送时料斗运行出现摆幅，又尽可能压缩设备的横向占地尺寸，安装时仅需在地面预埋四块地脚固定板，将框架底部的支腿与预埋板焊接固定即可，顶部不需要额外与厂房横梁做刚性连接，降低对厂房结构的荷载要求。牵引构件采用定制的橡胶帆布皮带，皮带表面按固定间距冲压安装标准尺寸的冲压成型料斗，料斗边缘做卷边强化处理，避免长期舀取物料时出现刃口磨损变形，皮带的张紧机构设置在底部机壳位置，采用两侧对称的丝杠张紧结构，调整时同步旋转两侧丝杠即可保证皮带运行时不出现跑偏，张紧行程预留足够余量，覆盖皮带长期运行后的拉伸量。

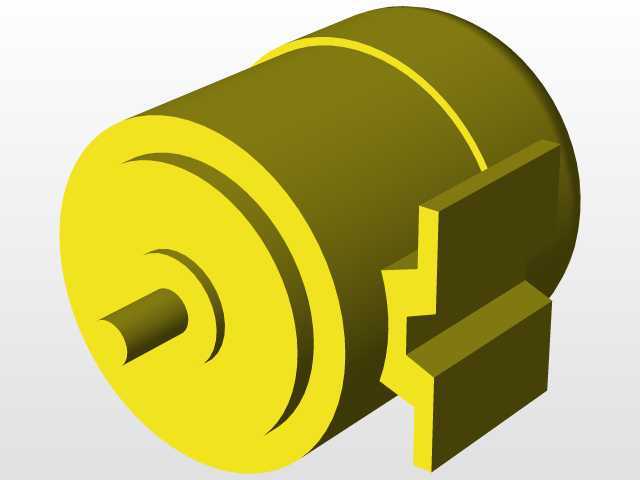

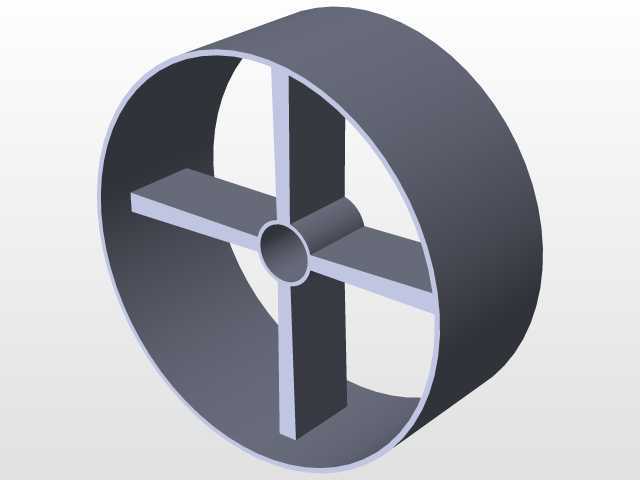

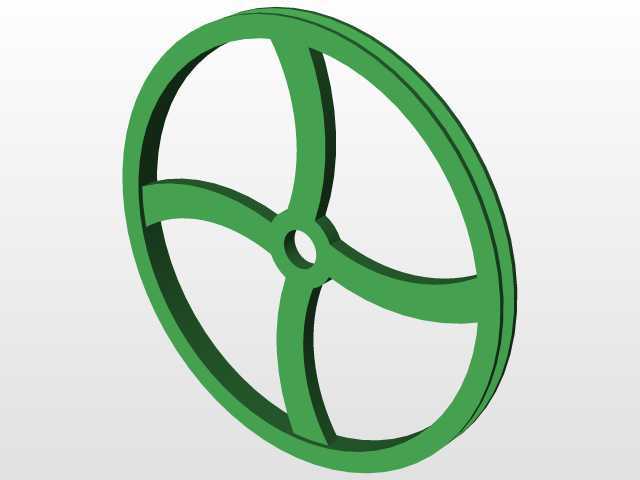

　　设备顶部的驱动端采用减速电机直连主动滚筒的传动方案，省去额外的链轮、齿轮传动环节，减少故障点，驱动端外侧设置半封闭的防护罩，将传动轮、皮带外露部分完全覆盖，避免车间清理时的粉尘堆积在传动部件上，同时满足车间作业的安全防护要求。顶部出料口采用离心式卸料设计，料斗随皮带运行到顶部滚筒位置做圆周转向时，料斗内的物料在离心力作用下沿料斗外侧切线方向抛出，直接落入对接的出料溜管内，这种卸料方式对于流动性较好的谷物、种子类物料适配性极强，不会出现物料粘斗、残留的问题，能有效避免不同批次种子输送时出现混料的情况。

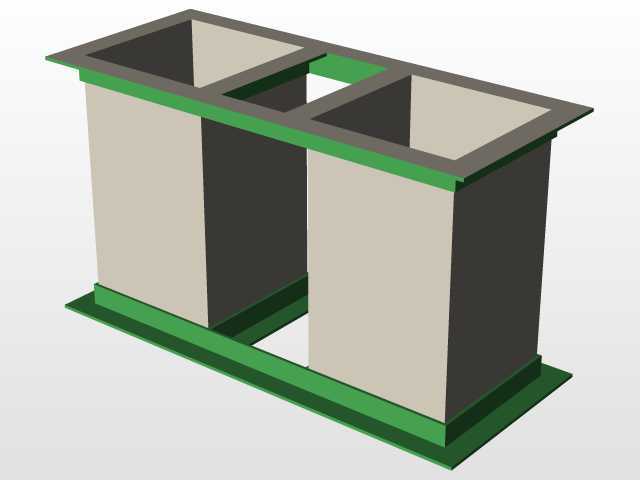

　　从安装边界尺寸来看，整机垂直输送高度可根据车间工艺需求做模块化调整，标准段的机壳采用螺栓拼接的方式连接，现场安装时不需要做大量焊接作业，单段标准机壳长度统一，方便后期维护时更换局部变形的壳体部件。设备运行时的横向突出尺寸仅包含受料斗的延伸部分，受料斗的伸出长度可根据上游设备的出料位置做定制调整，避免出现接料落差过大导致的物料破损，这一点对于种子加工场景尤为重要——种子表皮破损会直接影响后续的发芽率，因此设计时特意控制进料落差在合理范围，料斗舀取物料时的运行速度也经过匹配，不会出现料斗冲击物料导致的籽粒破碎问题。

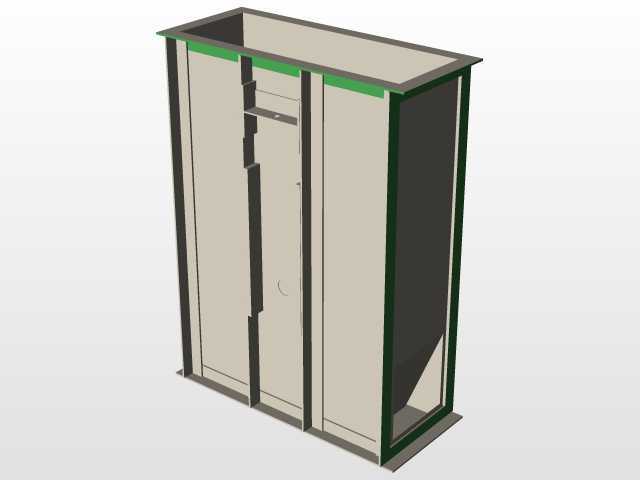

　　日常运维层面，框架中段设置了可开启的观察门，操作人员可随时打开观察门查看内部料斗的磨损情况、皮带的运行状态，不需要拆解整段机壳；底部受料段设置了清理口，当更换输送物料品种时，可打开清理口将机壳底部残留的物料彻底清扫干净，避免不同品类的种子、谷物出现混杂。设备的运行速度控制在适配散粒物料的合理区间，既保证输送效率满足生产线的产能要求，又不会因为速度过快导致物料在提升过程中从料斗内洒落，回料率控制在极低水平，减少不必要的物料损耗。针对种子加工车间粉尘较多的工况，整机机壳的拼接处都做了折边密封处理，避免提升过程中粉尘外溢到车间环境内，配合车间的除尘系统可满足作业环境的粉尘浓度要求。
