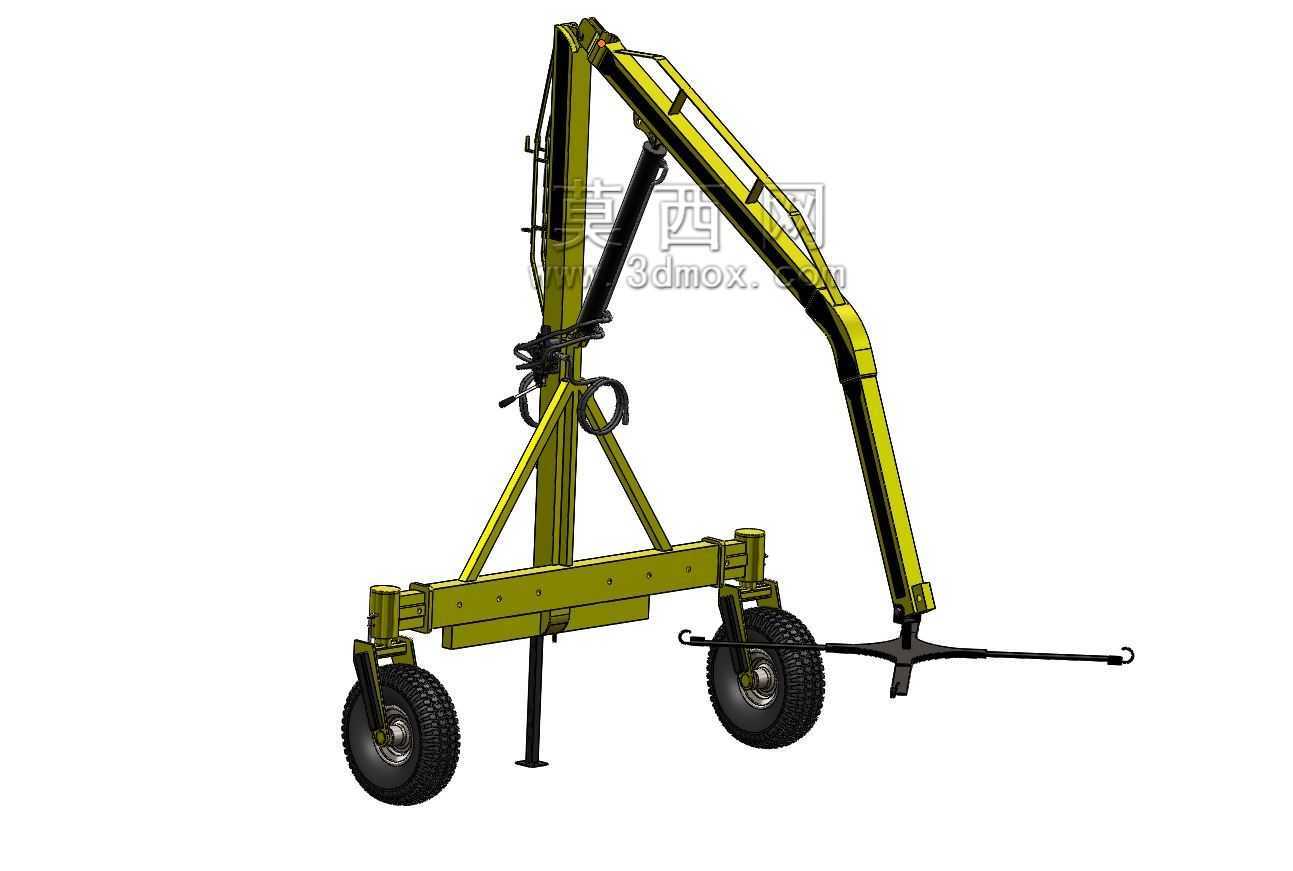

农用后置悬挂式田间作业提升装置

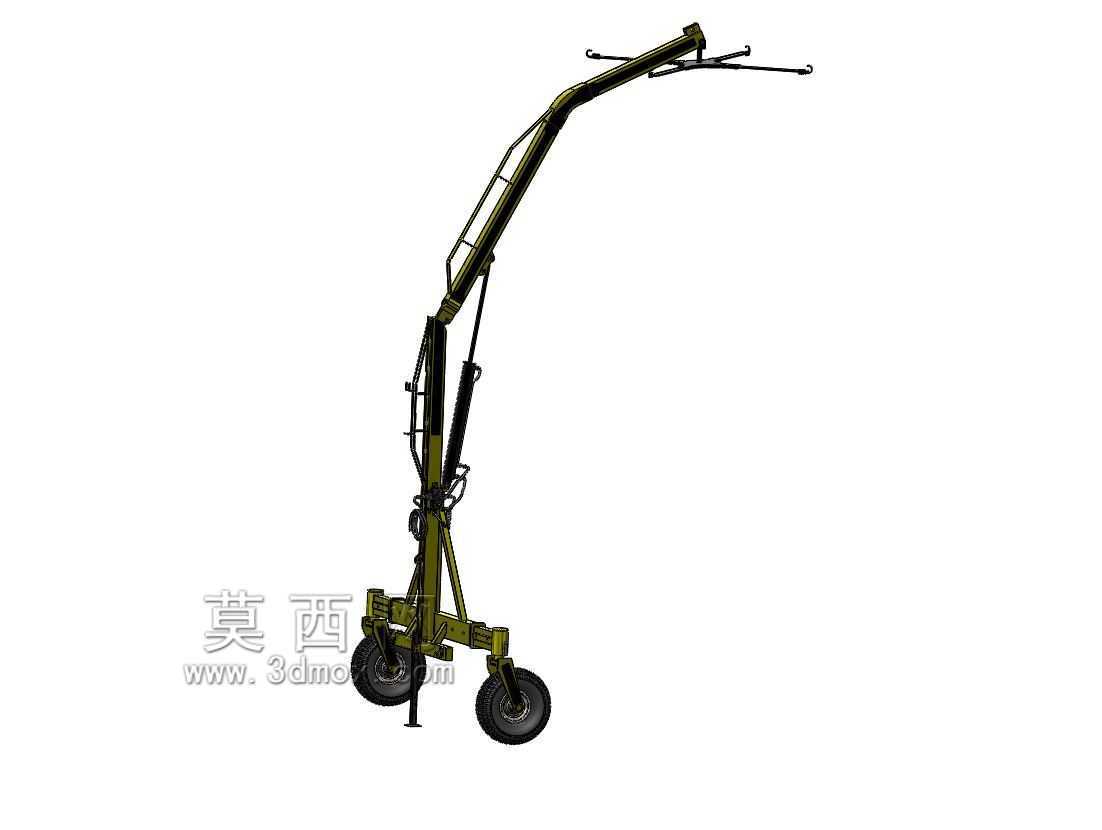

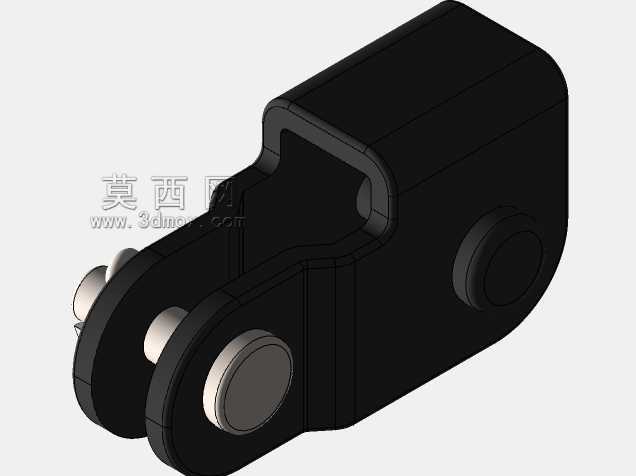

　　这款农用后置提升装置，主要适配小马力轮式拖拉机的后三点悬挂接口，是丘陵、平原零散地块开展农资转运、农产品装卸、小型农机具移位作业的配套机具，解决了零散地块无大型起重设备进场条件下的短距离重物举升、移位痛点，尤其适合果园、设施农业大棚周边、散户农田的轻载起重作业场景，可覆盖1吨以内的袋装化肥、采收果筐、小型灌溉设备、维修配件的举升转运需求，填补了小型农机配套起重机具的场景空白。从结构设计逻辑来看，整机采用三点悬挂对接拖拉机后悬挂系统，无需额外改装拖拉机底盘，挂接时仅需对准拖拉机后悬挂的两个下拉杆销轴孔与上拉杆连接位，插入锁销即可完成挂接，挂接后整机随拖拉机同步转场，不占用额外运输空间，非作业状态下臂架可折叠收放，

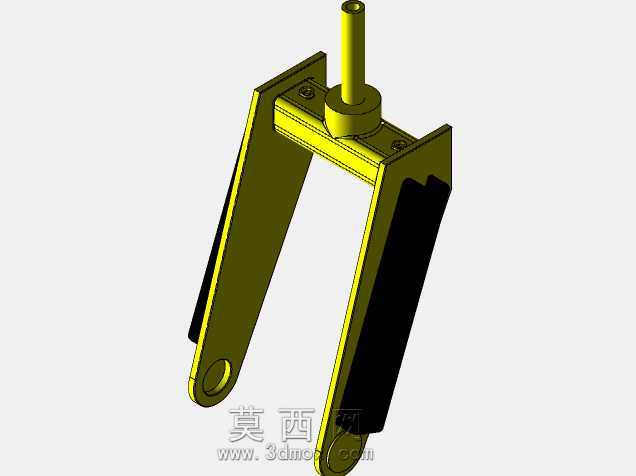

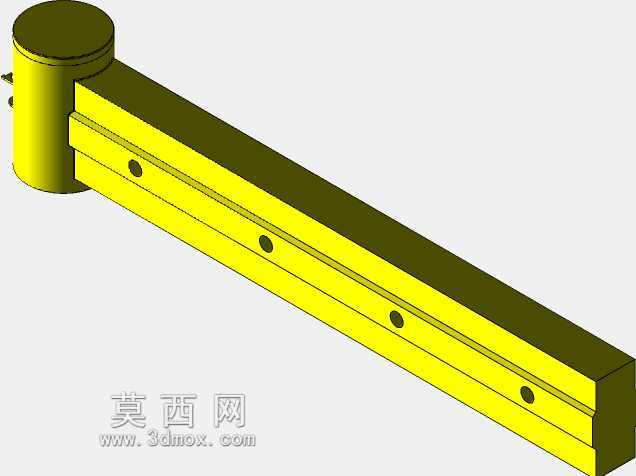

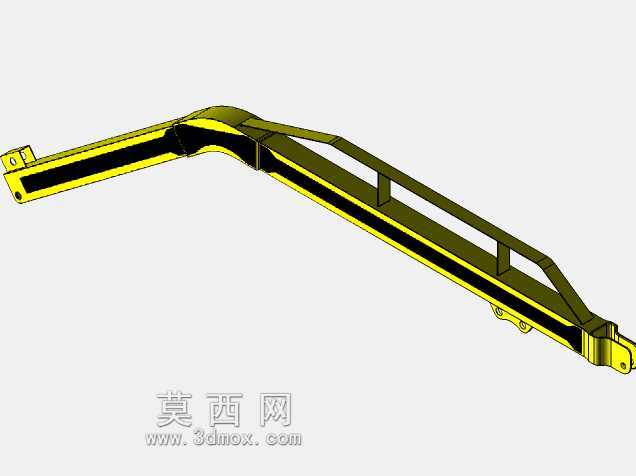

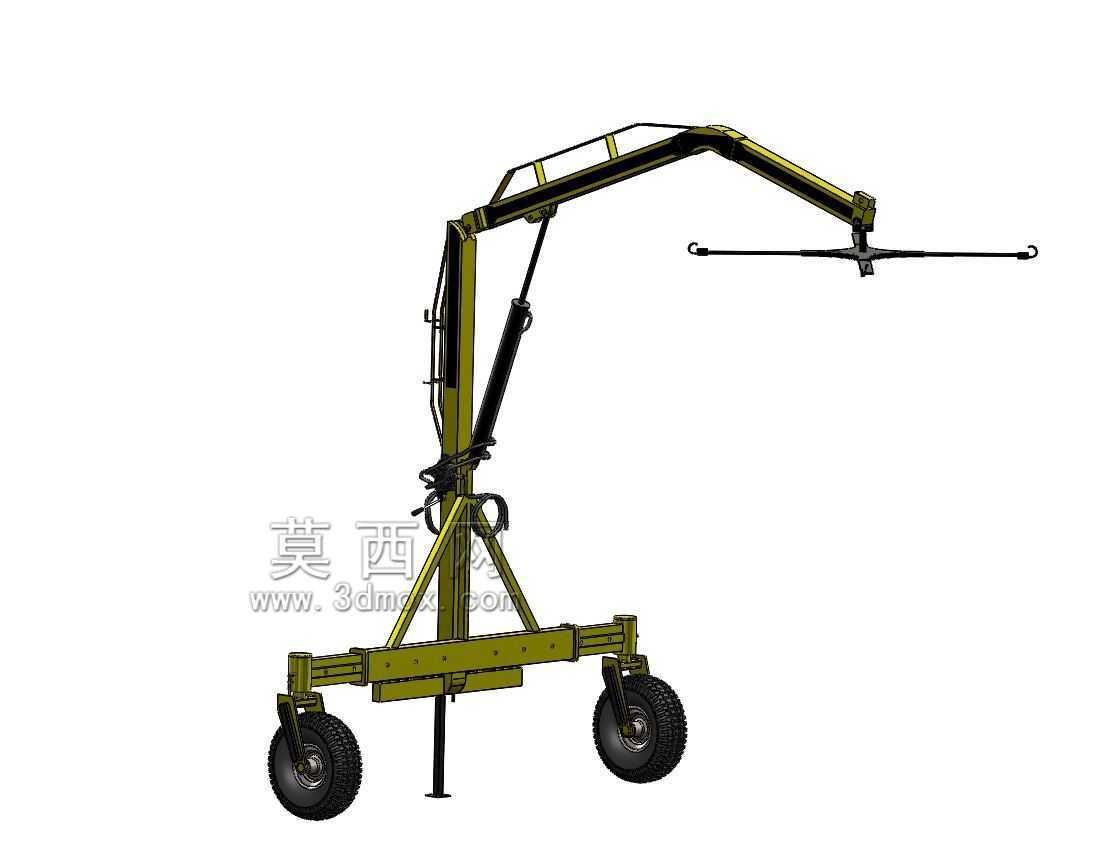

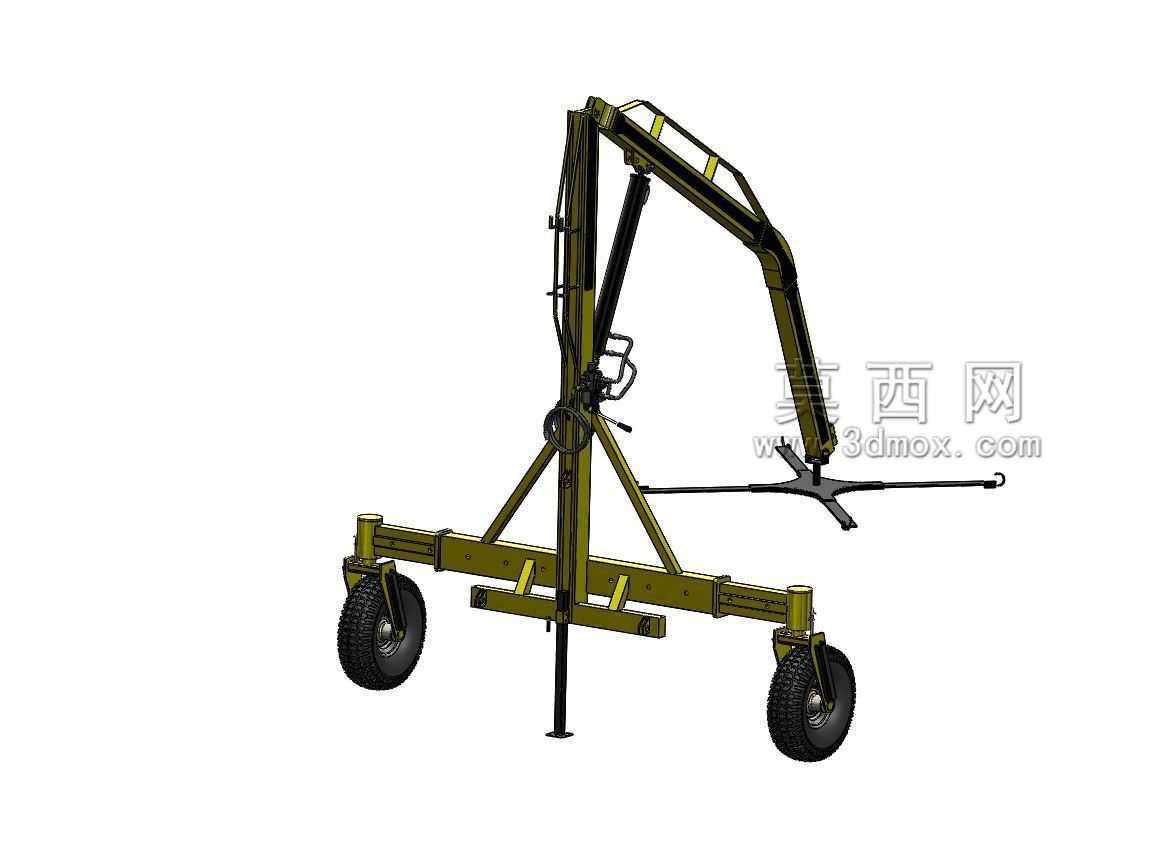

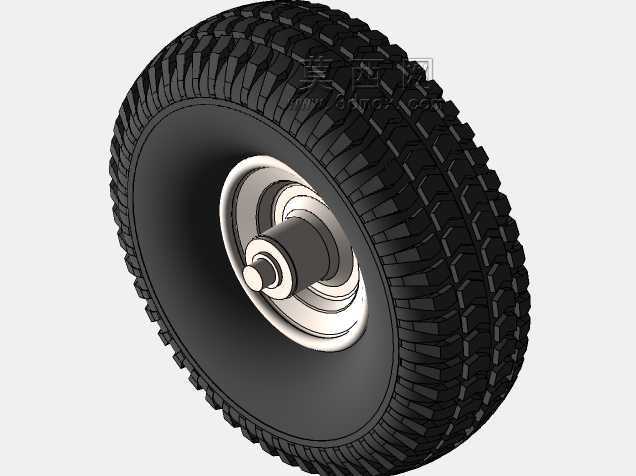

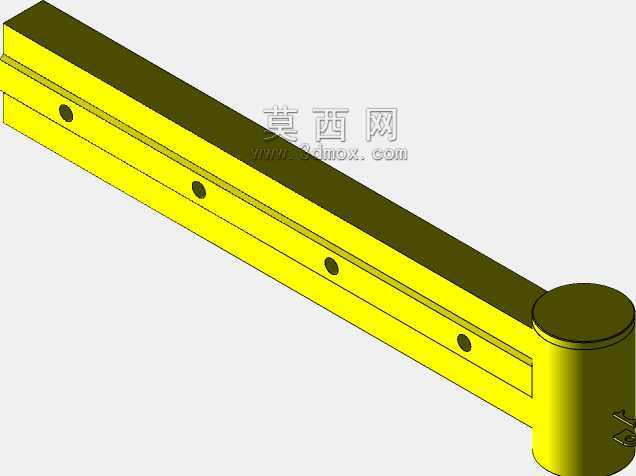

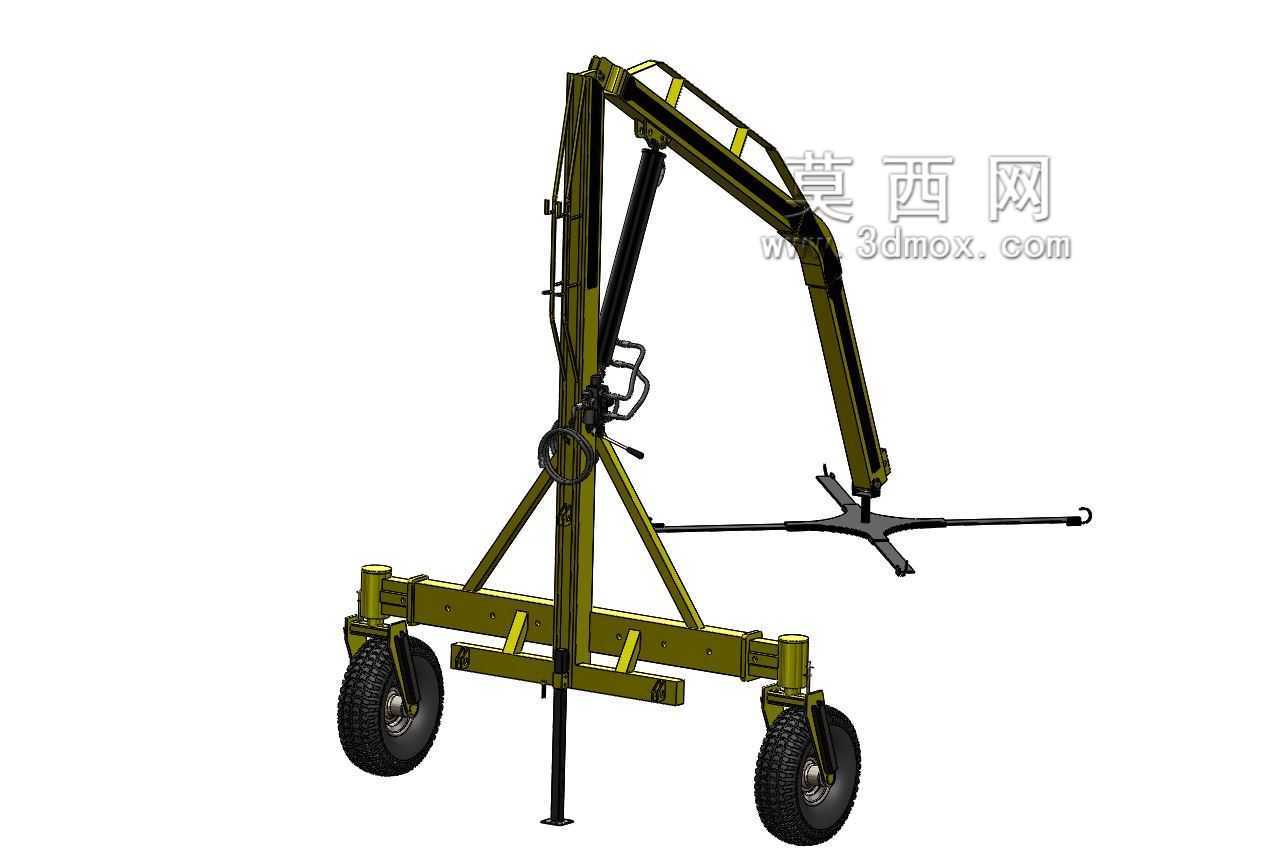

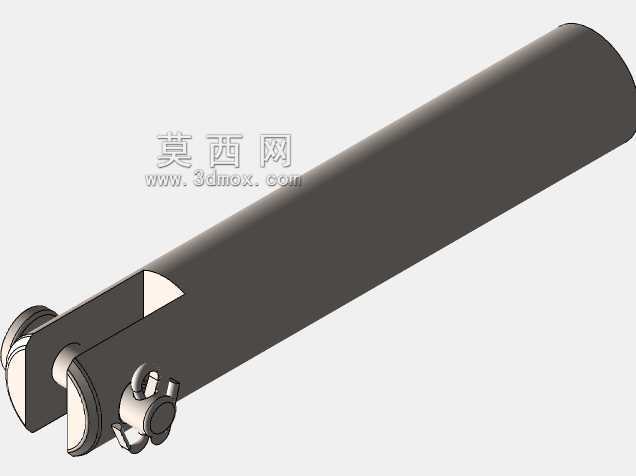

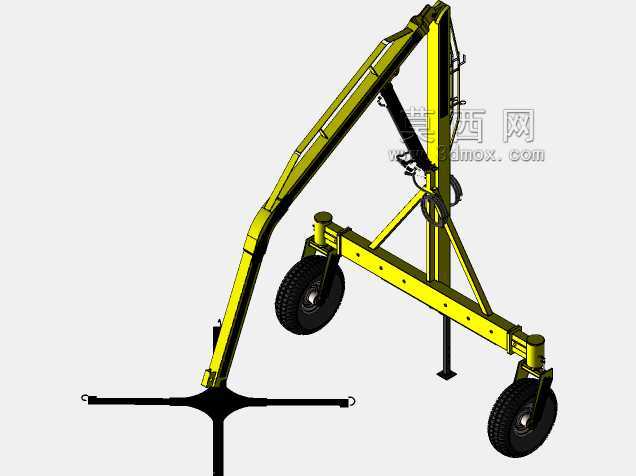

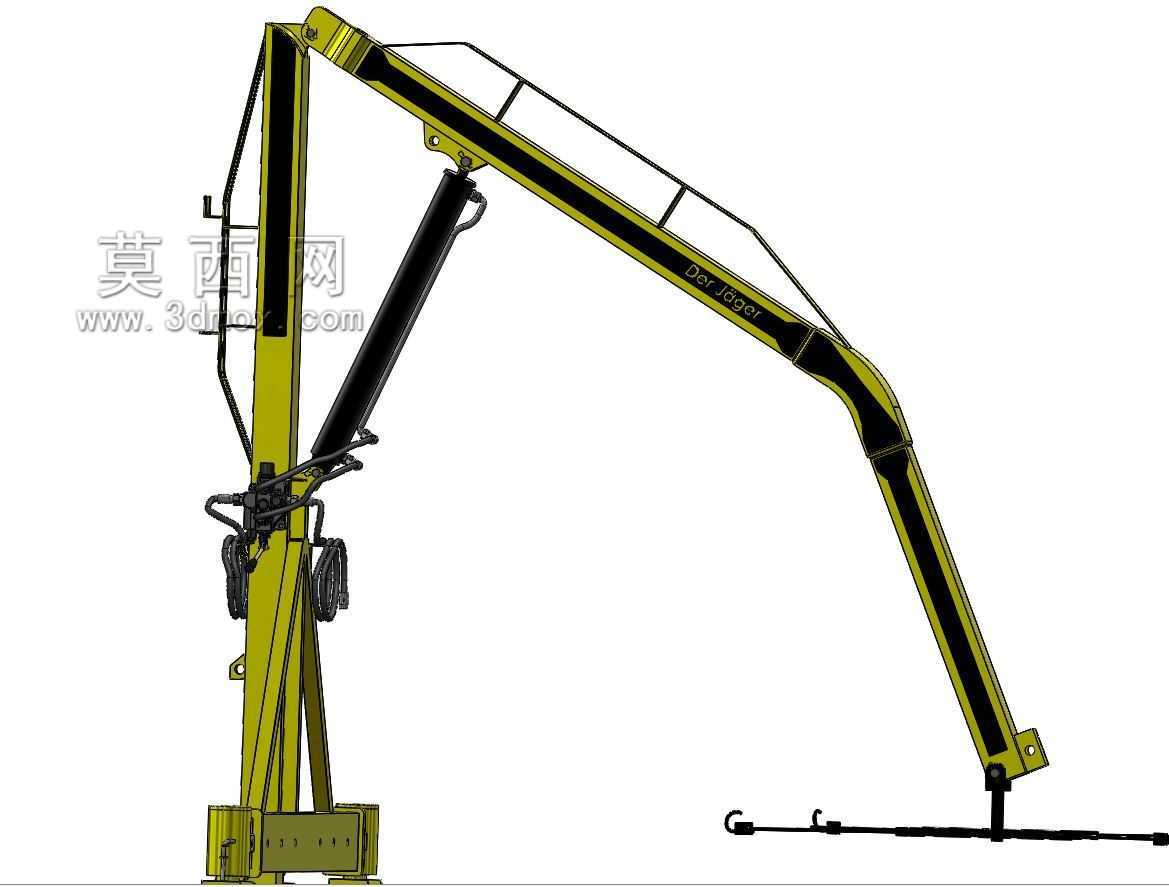

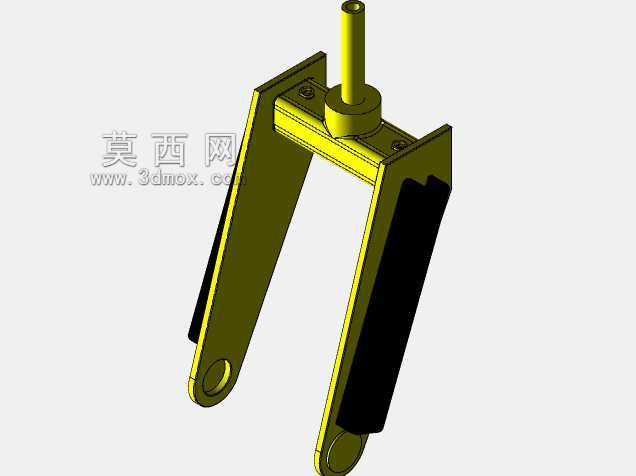

　　收放后整机横向宽度不超过拖拉机后轮外缘宽度，避免乡村窄路、田埂路通行时的刮蹭风险。支撑部分采用双轮辅助支撑结构，两个充气橡胶轮位于机架两侧，作业时可通过支撑腿调节接地高度，分担举升作业时的偏载力矩，避免拖拉机后悬挂承受过大侧向载荷导致悬挂部件变形，支撑腿采用插销式高度调节结构，可根据田间地面平整度快速调整支撑高度，适配不同硬度、坡度的田间作业地面，即使在10度以内的坡地也能通过调整两侧支撑腿长度保证机架水平，提升作业稳定性。臂架部分采用折叠式曲臂结构，相比直臂结构在同等最大举升高度下，收合后的纵向长度更短，最大举升高度可达4.5米，可满足高枝果筐装卸、农用物资向高栏转运车装载的高度需求，臂架的铰点位置经过受力优化，

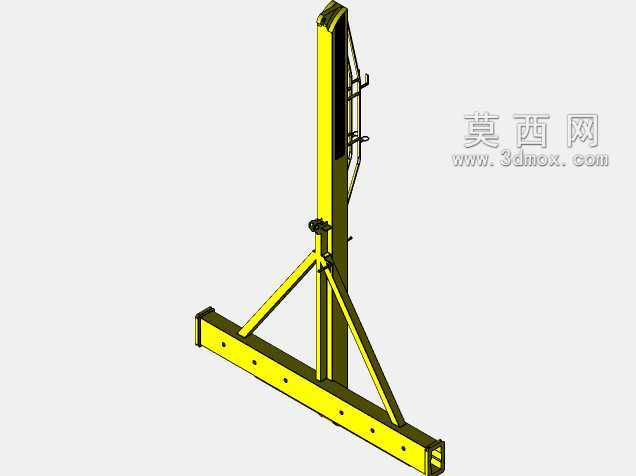

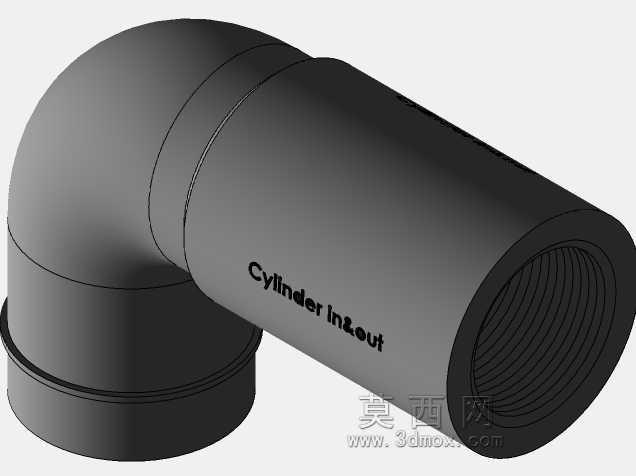

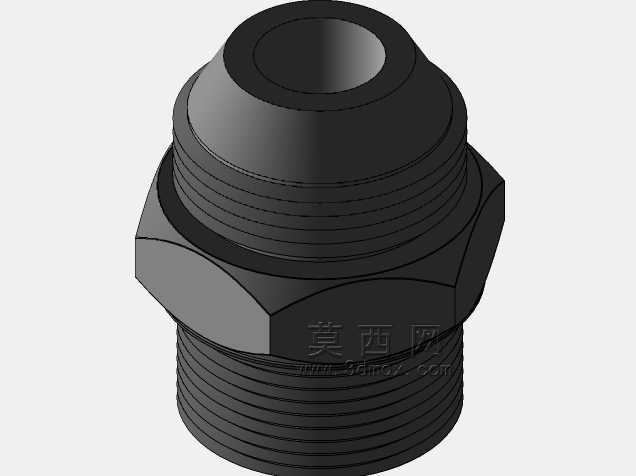

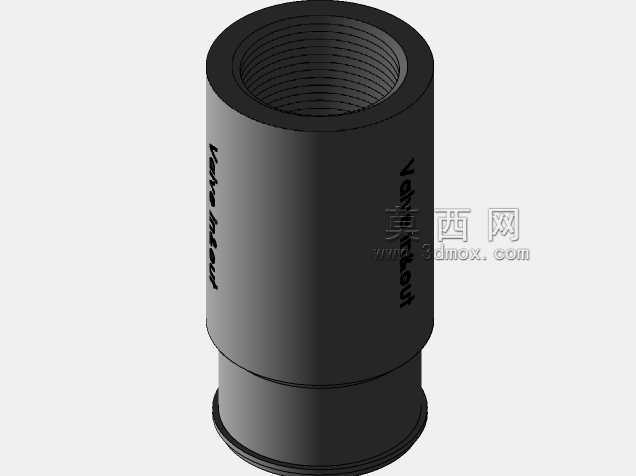

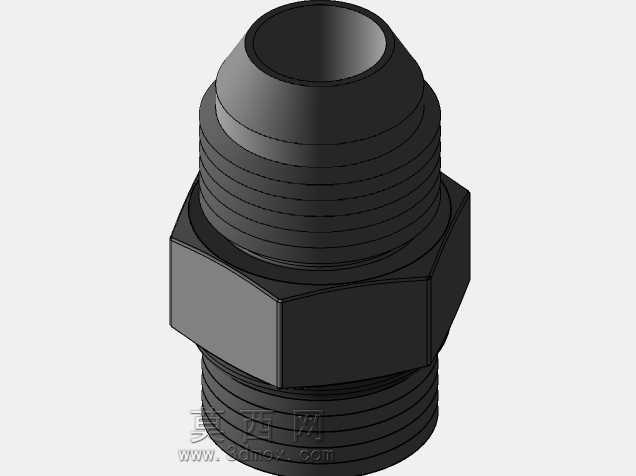

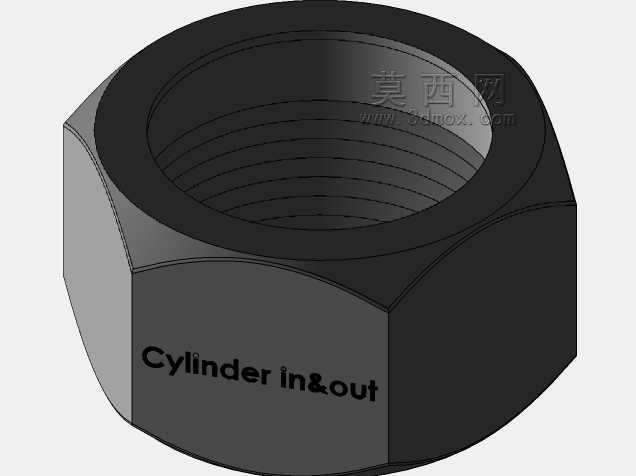

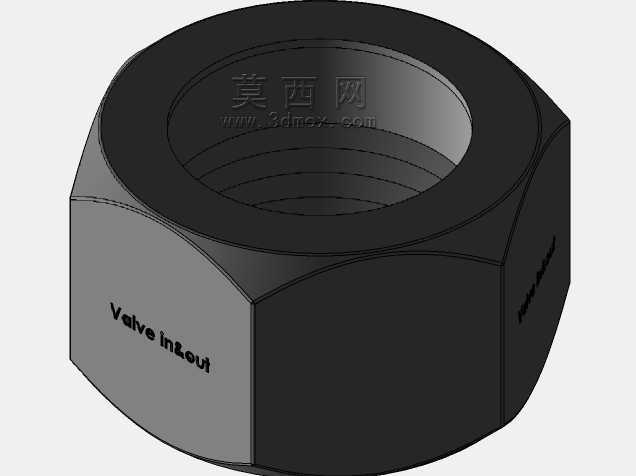

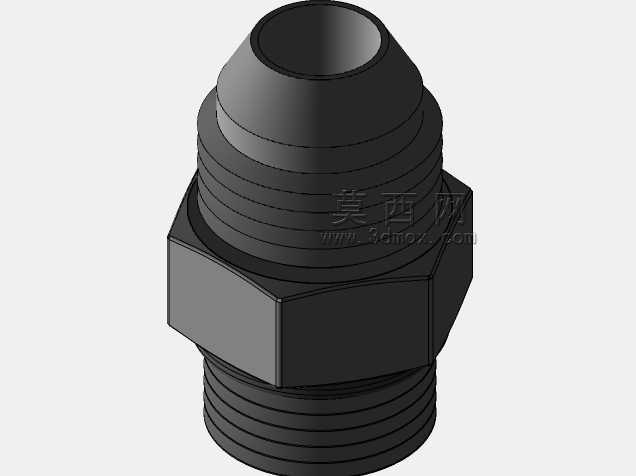

　　举升过程中臂架的受力路径沿臂架主梁轴线传递，减少铰点处的附加弯矩，臂架主梁采用矩形钢管焊接结构，在保证抗弯截面模量的前提下控制整机自重，避免挂接后拖拉机后轴载荷过大影响转向操控性。臂架末端配置可更换的吊钩组件，吊钩带防脱锁扣，防止作业过程中吊索滑脱，吊钩与臂架末端采用铰接连接，可自适应吊重的摆动角度，减少臂架受到的侧向冲击。液压管路沿臂架内侧排布，采用管卡固定，避免作业过程中管路被枝条、农作物剐蹭破损，管路接头采用标准农用液压快插接口，可直接对接拖拉机后置液压输出端口，无需额外配置独立液压动力单元，降低整机配套成本。机架主体采用框架式焊接结构，主梁与悬挂连接座处设置加强筋板，分散悬挂点的集中应力，焊接处采用满焊工艺，

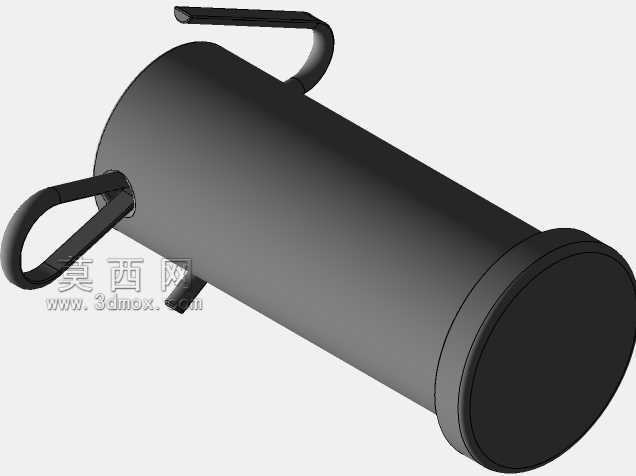

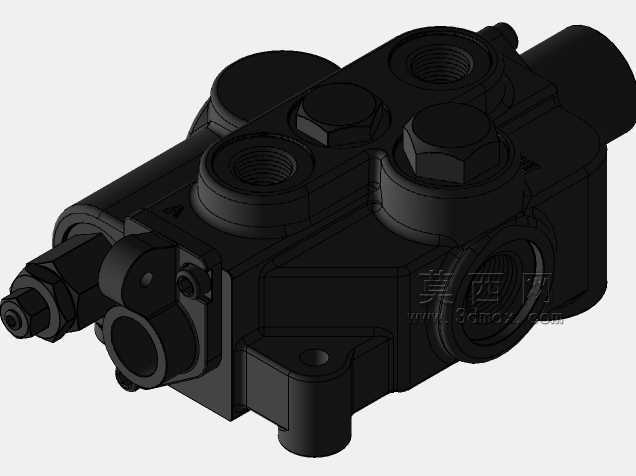

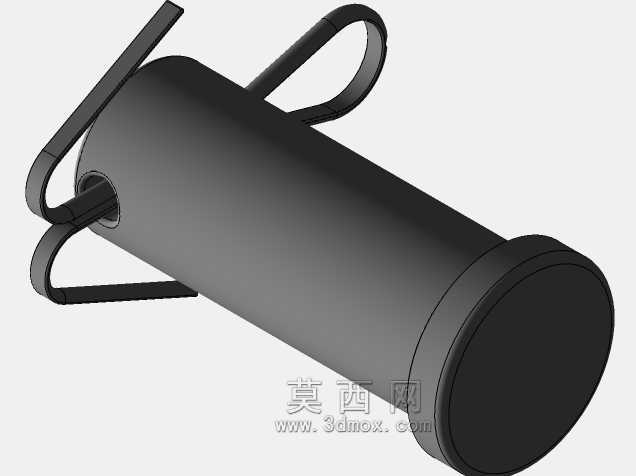

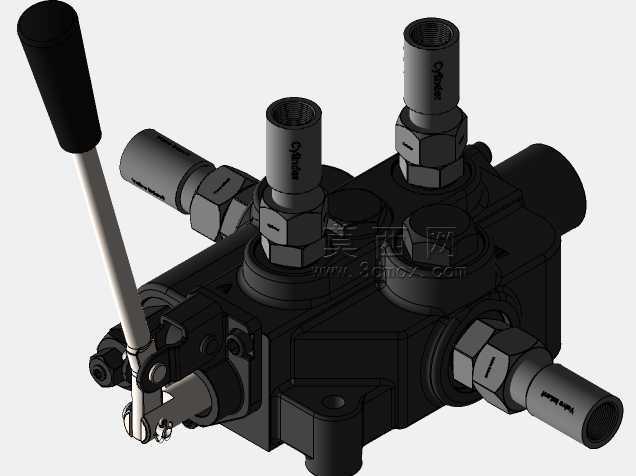

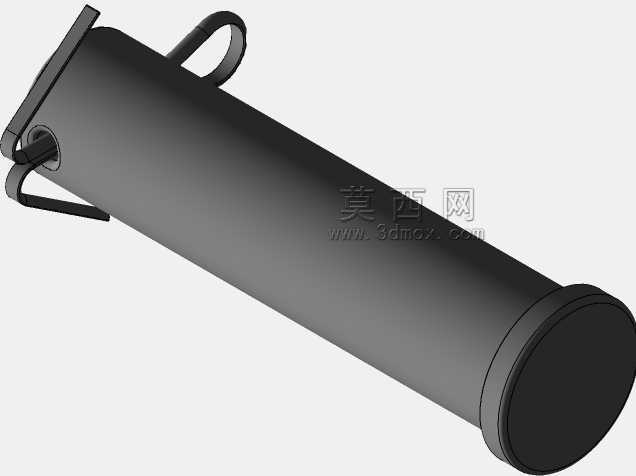

　　焊后做抛丸除锈处理再喷涂农机专用耐候油漆，可适应田间高湿度、多粉尘、肥料腐蚀的作业环境，延长整机使用寿命。作业时，操作人员可通过拖拉机后置液压操纵杆控制臂架的举升、折叠动作，操作逻辑与拖拉机后悬挂控制逻辑一致，无需额外学习操作流程，转场时将臂架折叠收放至机架上方，用锁销固定臂架位置，收起支撑腿使辅助轮接地，即可随拖拉机完成道路、田埂的转场移动，转场过程中整机重心位于拖拉机后轴与辅助轮之间，行驶稳定性较好，不会出现翘头、侧倾风险。从安装边界来看，挂接后整机前侧与拖拉机后悬挂的安全距离预留充足，不会在拖拉机转向、提升悬挂时与拖拉机后轮、后挡泥板发生干涉，臂架全伸状态下的作业覆盖半径可达3.2米，可覆盖拖拉机侧方、后方的作业区域，无需频繁移动拖拉机即可完成一定范围内的重物移位作业，减少田间反复挪车的操作频次，提升零散地块的作业效率。在结构细节设计上，所有铰接销轴均设置黄油嘴，可定期加注润滑脂减少铰点磨损，销轴端部采用开口销锁止，避免作业过程中销轴窜动脱出，辅助轮采用与小型农机通用的充气轮胎，轮毂、轮胎配件通用性强，损坏后可在乡镇农机配件点快速采购更换，降低后期维护成本。
