CI型轴承安装固定支架结构设计

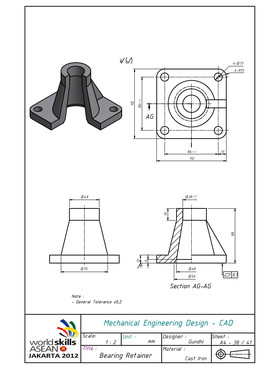

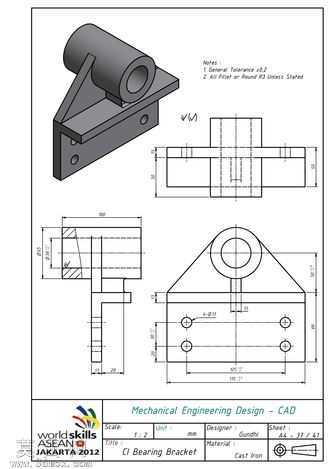

本作品为CI型轴承安装固定支架的三维参数化设计成果，建模过程严格遵循机械制图投影规范，以工程图的尺寸标注为核心依据完成全结构三维复刻。建模阶段首先梳理支架的功能组成，将整体拆分为轴承承载套筒、三角加强筋板、底部安装底板三个核心功能模块，按照从基准到特征的建模逻辑，先以底部安装底板的下表面为全局基准面，绘制底板的矩形轮廓草图，通过拉伸特征生成底板基体，随后在底板对应位置完成四个安装通孔的切除特征，保证孔位的中心距、孔径尺寸与工程图标注完全匹配。完成底板建模后，在底板上表面对应位置绘制轴承套筒的截面草图，通过拉伸生成水平放置的圆筒状承载结构，该结构的内孔尺寸与待安装轴承的外径尺寸形成间隙配合，为轴承提供稳定的径向支撑，同时保证套筒的轴向长度满足轴承的安装限位需求。为提升支架整体的结构刚性，在套筒外圆柱面与底板上表面之间添加三角加强筋结构，筋板的厚度、斜边倾斜角度完全参照工程图的设计参数，通过筋特征完成建模后，对筋板与套筒、筋板与底板的连接位置添加圆角过渡特征，避免应力集中问题，提升支架的载荷承受能力。建模过程中对所有特征的尺寸进行全参数化关联，可根据实际使用的轴承规格、安装空间需求快速调整对应尺寸，无需重新绘制草图即可生成适配不同工况的支架模型。材质配置阶段，针对支架的使用场景为工业设备的轴承承载部位，为模型赋予铸铁材质属性，调整材质的表面粗糙度、金属反光度参数，还原铸铁零件经机加工后的哑光金属质感，同时对安装孔、套筒内孔等配合面单独设置更高的表面光洁度视觉效果，区分加工面与非加工面的视觉差异。结构设计层面，该支架通过底部的四个安装孔可使用螺栓快速固定在设备基座上，上方的水平套筒可直接承托轴承外圈，三角筋板的设计可在控制整体重量、减少材料用量的前提下，大幅提升支架的抗弯曲、抗振动能力，避免设备运行过程中轴承出现位置偏移，保证轴系传动的同轴度精度。整体建模过程严格遵循机械设计的工艺合理性，所有特征均满足常规铣削、钻削的加工要求，无倒扣、薄壁等难以加工的不合理结构，可直接用于后续的工程图导出、加工工艺编制以及3D打印样件验证，也可作为通用五金配件库的标准构件，直接调用到各类传动设备的装配模型中，缩短整机设计的建模周期。
