农业植保喷雾系统多接口喷头结构设计

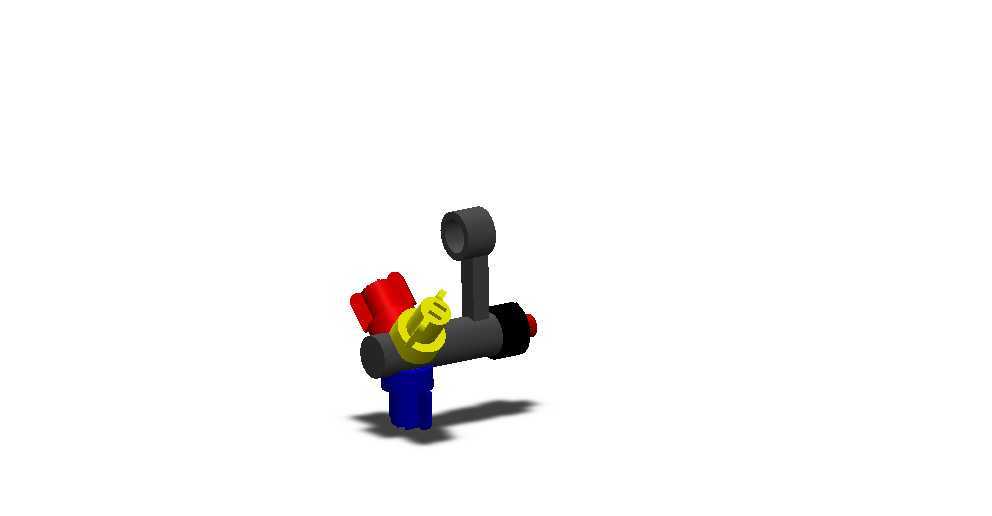

　　这类多接口喷头主要应用在农业植保作业场景中，不管是背负式手动喷雾器、机动打药机，还是大田喷灌系统、果园靶向施药设备，都能见到同结构部件的身影，核心作用是将管路输送的压力流体打散为均匀粒径的雾滴，均匀覆盖在作物冠层表面，兼顾施药、叶面补水、水肥喷施等不同作业需求。从结构设计逻辑来看，这款喷头采用多通路集成式布局，主体为横向通腔结构，分别预留了主进液接口、调节旋钮安装位、喷咀固定位以及旁通输出接口，不需要额外加装三通转接头就能实现单路进液、多向输出的管路布局，能有效减少植保设备管路的接头数量，降低田间作业时管路漏液的故障概率。主体通腔的内径匹配常规植保管路的通径设计，流体经过腔体时不会出现明显的通径突变，能减少压力损失，

　　保证喷咀出口处的压力稳定，避免出现雾滴粒径不均、近端喷雾远、近端滴液的问题。顶部的立式接口主要用于安装压力调节构件或者定向导流组件，作业人员可以根据作业场景的需求，调整该通路的开闭状态或者流体通径，实现喷雾角度、雾量大小的快速调节，不需要拆解主腔体就能完成参数调整，适配不同作物的施药要求，比如苗期作物需要小雾量细雾喷施，成株期高秆作物需要大流量宽幅喷雾，都能通过该调节位快速适配。前端的红色锁紧结构采用快拆式设计，日常维护时不需要借助额外工具，就能快速拆下前端的喷咀片，清理喷孔处残留的农药结晶、水垢或者水中夹带的杂质，避免喷孔堵塞导致的喷雾偏斜、雾形畸变问题，在田间作业场景下，这种快拆结构能大幅缩短故障排查和维护的时间，提升作业效率。

　　下部的蓝色接口为定向喷咀安装位，和主喷咀形成不同的喷射角度，作业时可以同时覆盖作物的正面叶片与下部茎叶位置，减少施药盲区，尤其是在棉花、番茄等立秆作物的植保作业中，多向喷射的结构能让雾滴更好地附着在叶片背面，提升病虫害防治的效果。从安装边界来看，这款喷头的各接口均采用标准管螺纹设计，能直接匹配市面上主流植保设备的管路接头，不需要定制转接头；整体外形的突出结构做了圆弧过渡处理，安装在喷杆上时不会勾挂作物茎叶，避免作业过程中损伤作物；各部件的装配公差控制在合理范围内，运动调节部件的阻尼适中，既不会因为田间颠簸出现档位自行偏移，也不会因为阻尼过大导致调节费力。设计过程中充分考虑了田间作业的复杂工况，腔体壁厚做了针对性加强，

　　即使遇到轻微的磕碰、管路拉扯，也不会出现腔体开裂、接头断裂的问题；不同颜色的功能部件做了明显的视觉区分，作业人员即使在光线不佳的清晨或者傍晚作业，也能快速识别调节位、快拆位和安装位，减少误操作的概率。流体通路的内壁做了光滑处理，不会残留药液沉积，长期使用不同类型的农药、肥料也不容易出现腔体内部腐蚀的问题，能有效延长部件的使用寿命。旁通接口的设计还支持多喷头串联作业，单根喷杆上可以根据作业幅宽要求，串联多个同型号喷头，不需要重新布设主供液管路，适配不同幅宽的作业设备，从单人背负的小型喷雾器到牵引式的大型打药机，都能通过调整串联数量满足作业需求。
