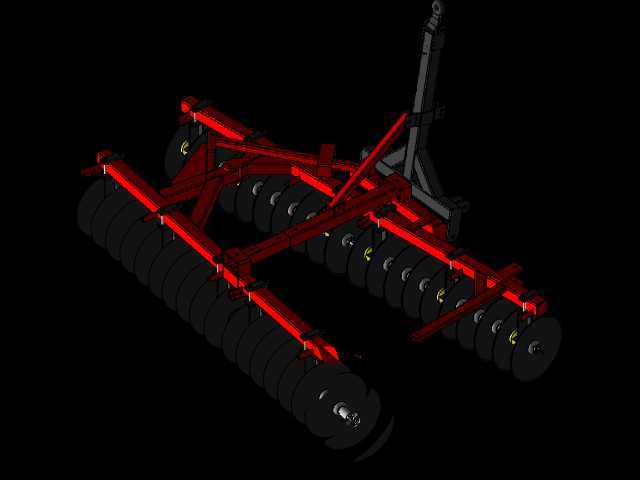

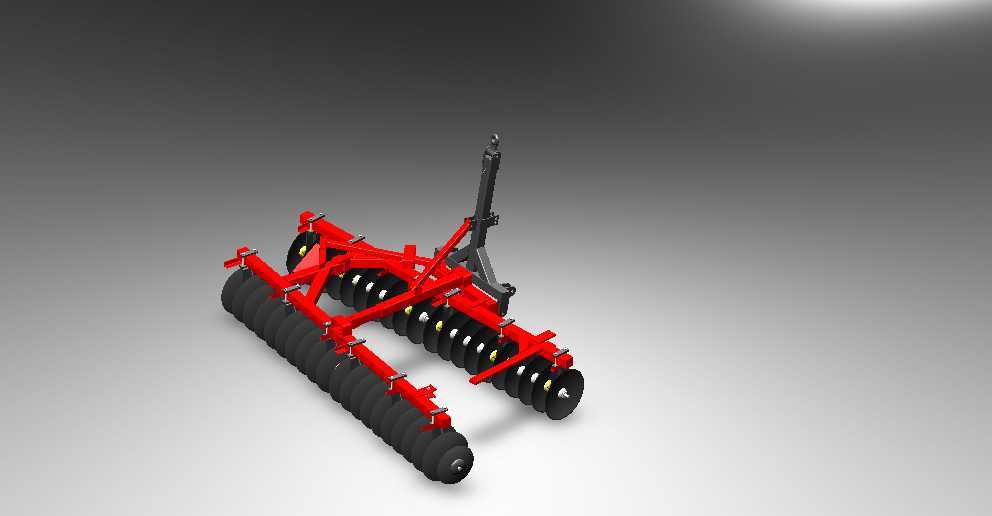

农用悬挂式对置40圆盘耙结构设计

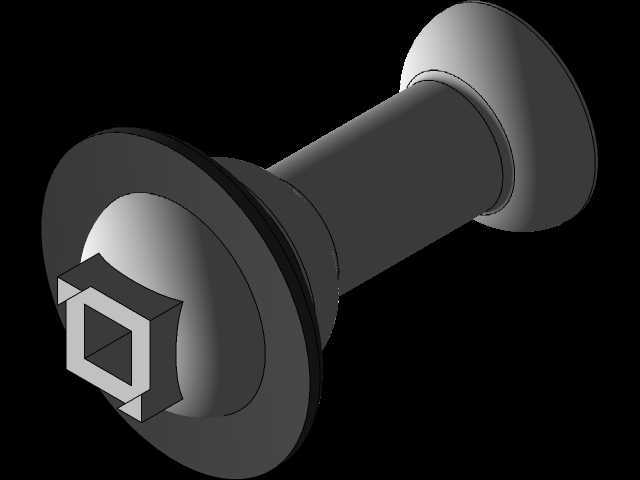

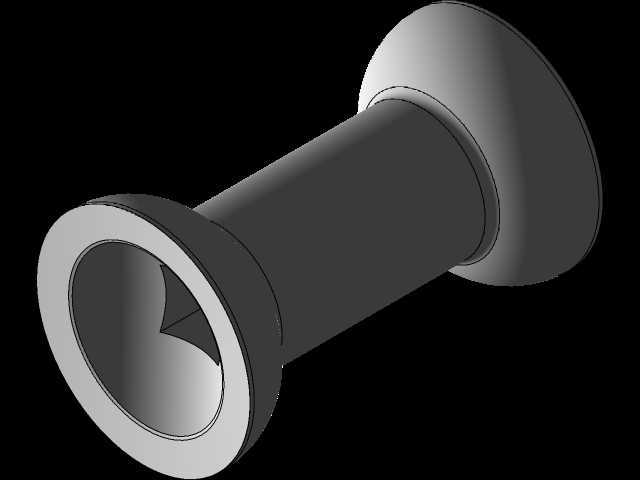

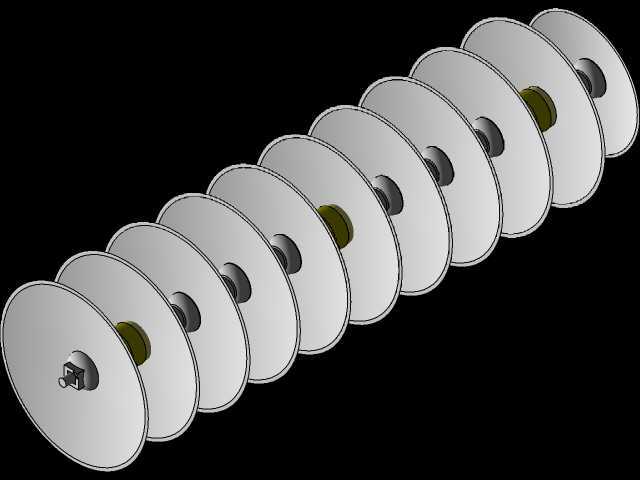

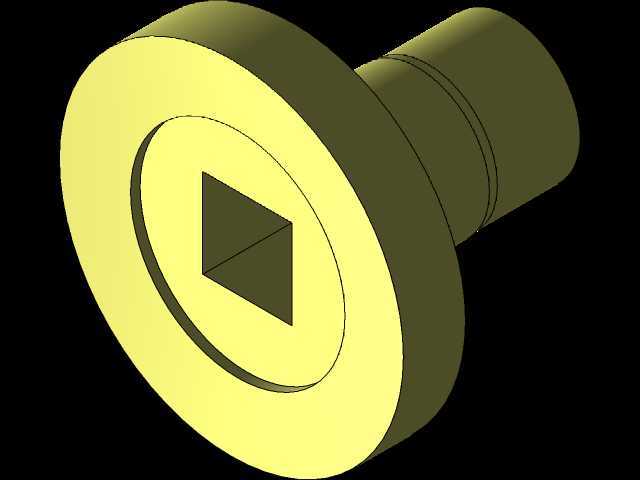

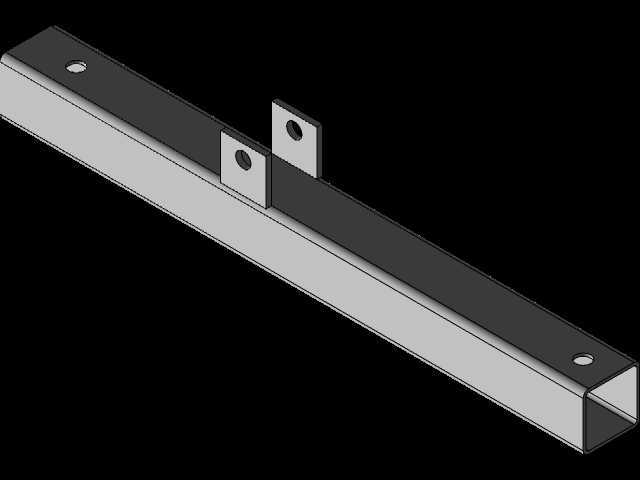

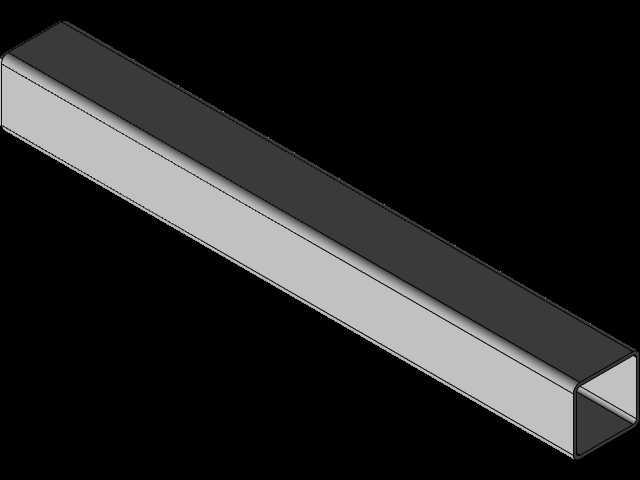

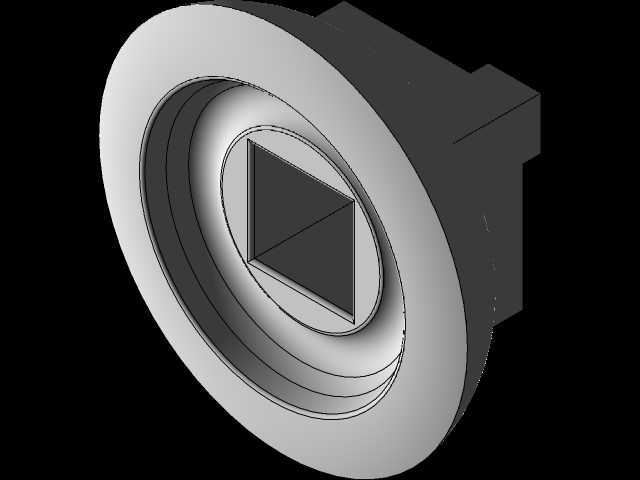

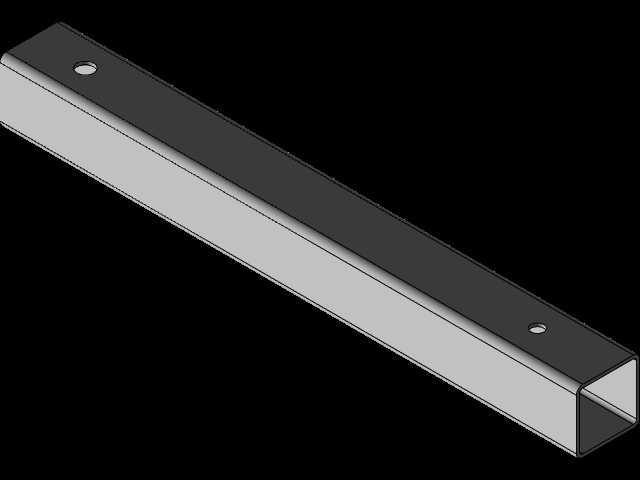

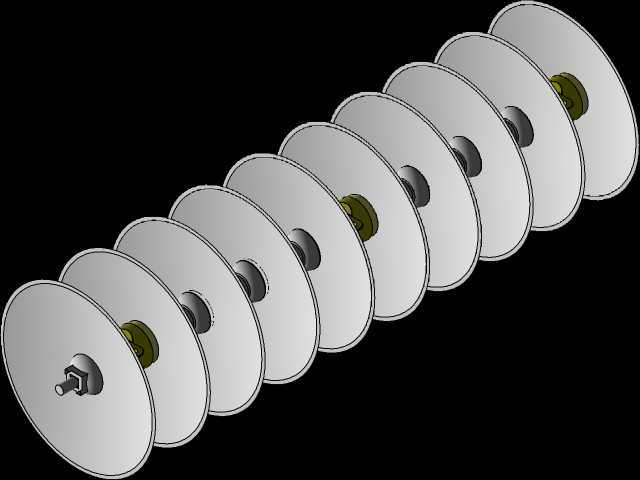

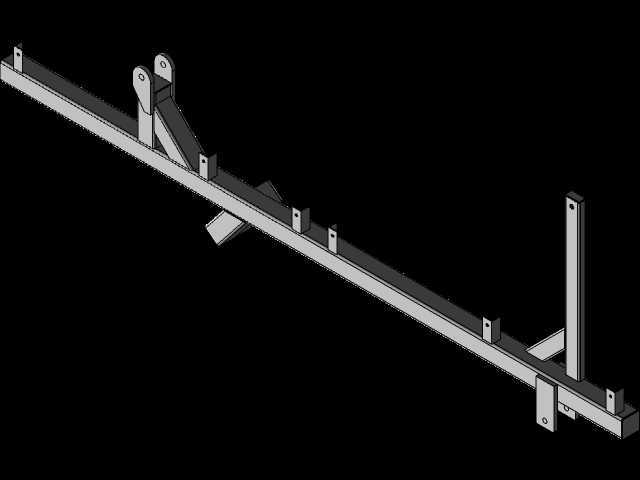

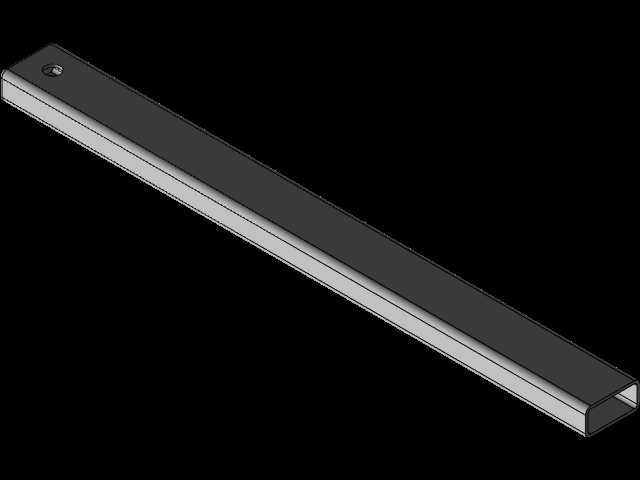

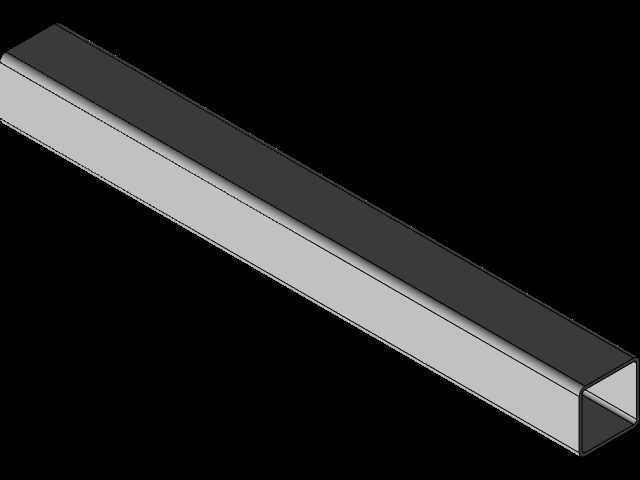

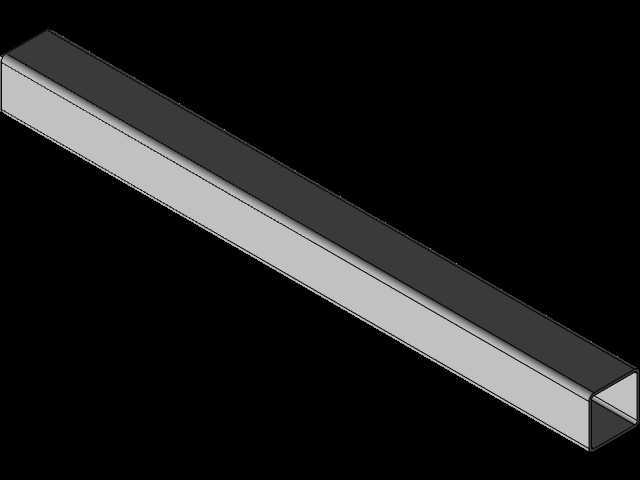

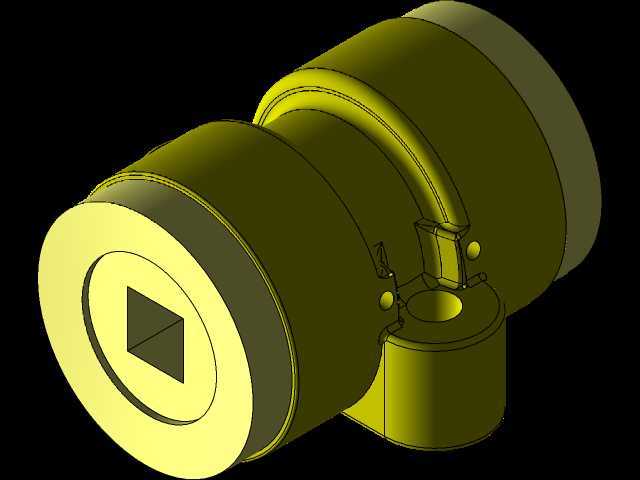

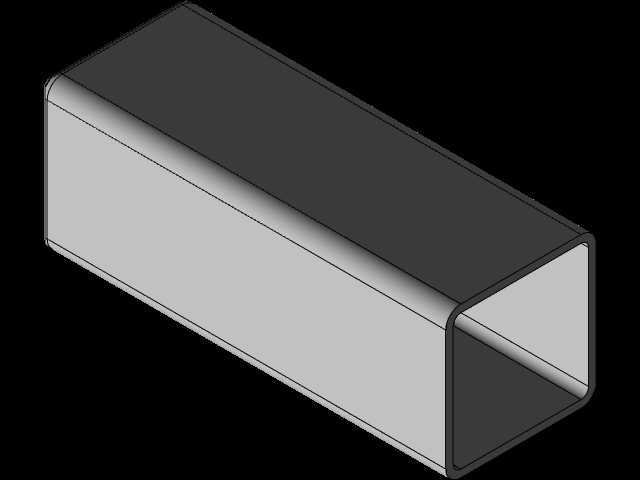

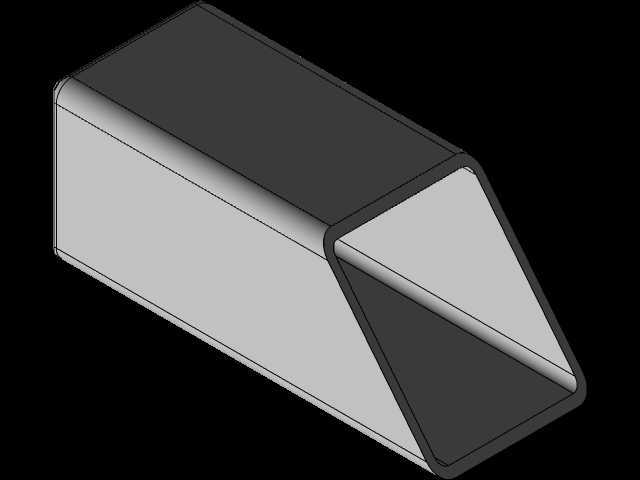

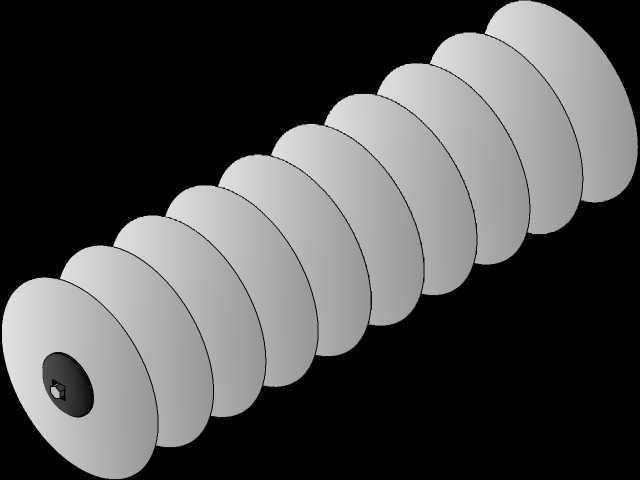

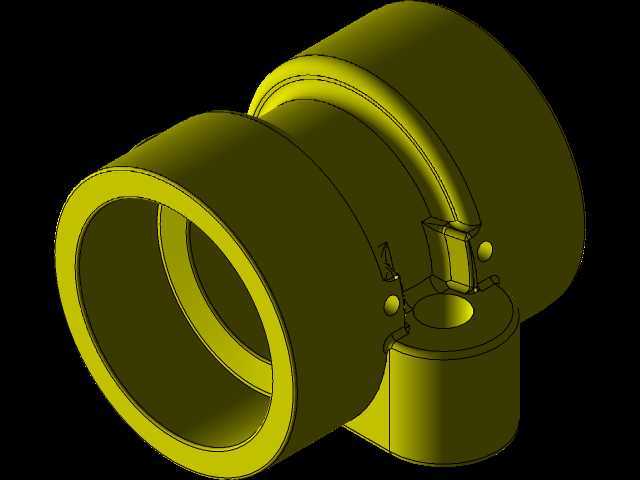

　　这款圆盘耙是适配中等马力拖拉机的悬挂式耕整机具，主要用于旱作农田的耕后碎土、播前整地、灭茬除草作业，也可在收获后的地块完成浅耕灭茬、破除板结层的作业，在东北、华北的旱作农业区，以及西北的保护性耕作地块中应用广泛，相比传统铧式犁，其作业后土壤细碎度更均匀，不会产生明显的犁沟，作业后地表平整度更高，能够减少后续整地的作业次数。从结构设计来看，整机采用对称对置的耙组布局，前后两列耙片呈交错排列，作业时相邻耙片的切土范围存在重叠，不会出现漏耕的情况，每个耙片通过独立的轴承座安装在耙组方轴上，轴承座内置密封结构，能够阻挡田间的泥土、作物残茬进入轴承内部，降低作业过程中的维护频率。耙架采用矩形钢管焊接成型，整体为框架式结构，

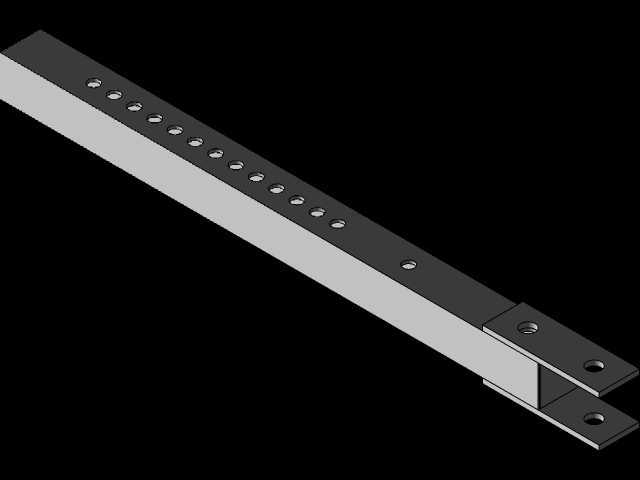

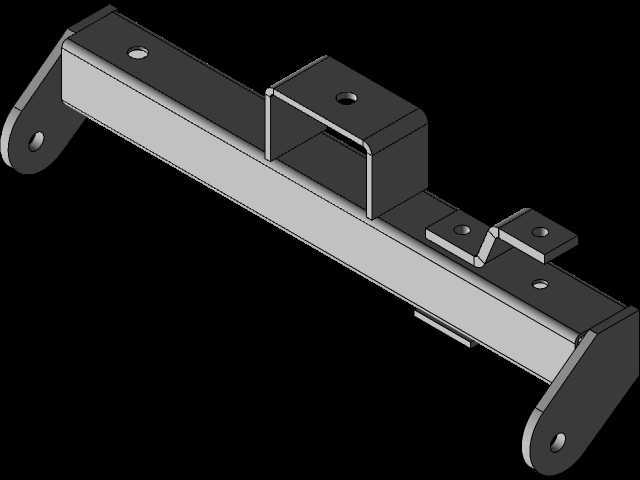

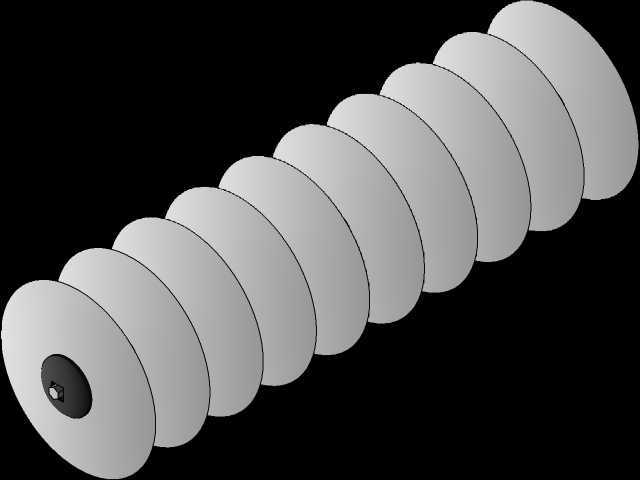

　　受力时载荷能够均匀分散到整个架体，不会出现局部应力集中导致的架体变形，悬挂架采用标准三点悬挂连接结构，连接销孔的位置尺寸严格匹配对应马力段拖拉机的悬挂参数，挂接时无需额外改装，挂接后机具的重心与拖拉机悬挂点的受力匹配合理，作业时不会出现拖拉机翘头的情况，运输状态下机具的最小离地间隙满足田间道路通行的要求，不会刮蹭田埂或者路面凸起。耙片采用球面圆盘结构，刃口经过淬火处理，硬度能够满足黏重土壤、多石砾地块的作业需求，作业时耙片在自身重力与土壤阻力的作用下被动旋转，切土深度可以通过耙架上方的角度调节机构调整，调整范围覆盖浅耕灭茬的5厘米深度到常规整地的14厘米深度，调节时只需要调整限位拉杆的长度即可完成，不需要拆解任何结构部件。

　　在耙组的末端配置了圆柱形镇压辊，镇压辊表面采用光滑橡胶包覆结构，作业时能够将耙片切削后松散的土壤表层压实，避免土壤孔隙过大导致的跑墒问题，同时镇压辊的自重还能够辅助稳定耙深，避免作业过程中耙组出现上下跳动导致的耕深不稳定。设计过程中重点考虑了田间作业的复杂工况，所有转动部位的润滑点都引出到了耙架外侧的集中润滑排，日常保养时不需要钻入机具下方即可完成注油操作，耙片之间的间距设置为23厘米，既能够保证作物残茬能够顺利从耙片间隙通过，不会出现堵塞缠草的问题，又能够保证碎土的粒度满足播前整地的要求，不会出现过大的土块。整机的横向作业宽度为4米，作业时拖拉机的行驶速度控制在每小时6到8公里时，碎土率能够达到85%以上，

　　地表平整度偏差不超过2厘米，完全满足小麦、玉米等旱作作物的播前整地要求，在已翻耕的地块作业时，一次进地即可完成碎土、平整、镇压三道工序，相比传统的多机具分段作业，能够减少30%以上的作业时间，降低燃油消耗。安装边界方面，三点悬挂的下连接销间距为82厘米，上悬挂点到下连接销的垂直距离为60厘米，适配50到80马力段的轮式拖拉机，作业时需要根据土壤的坚实度调整耙组的偏角，偏角越大耙片的切土深度越深，作业阻力也相应增大，在黏重土壤作业时可以适当减小偏角，分两次作业达到目标耕深，避免拖拉机负荷过大出现熄火的情况。耙架的整体高度为1.1米，运输状态下整机的长度为2.2米，不会超出拖拉机的宽度范围，乡村道路通行时不需要额外拆卸部件，每个耙片的安装位置都设置了防缠草罩，能够避免作物秸秆缠绕在耙组方轴上，长时间作业也不会出现转动卡滞的问题。
