等径外螺纹直通液压管接头结构设计

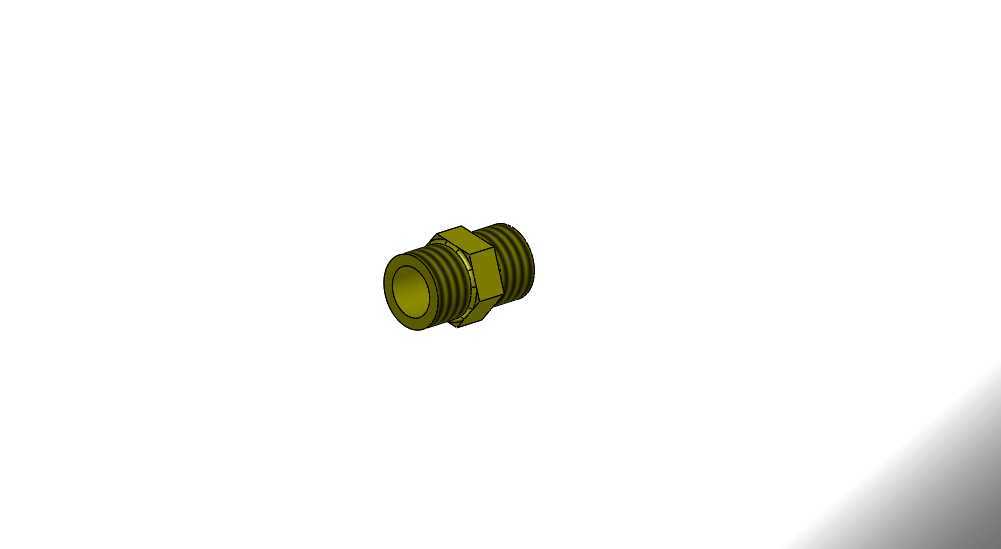

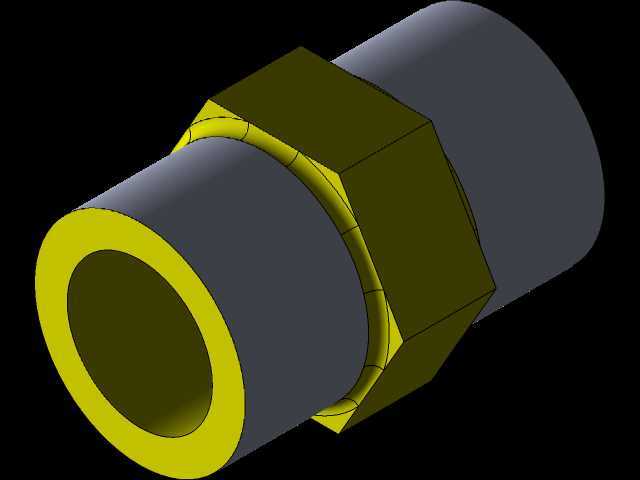

　　在液压与气动管路系统的搭建作业中，管接头是决定整套管路密封可靠性、压力耐受能力的核心基础零件，这款等径外螺纹直通接头，主要应用于同管径硬管、软管的直线对接场景，常见于小型液压站油路排布、机床润滑管路连接、气动控制回路管线对接等工况，能够在额定工作压力范围内实现两段管路的刚性连通，避免管路弯折带来的流阻增大问题。从结构设计逻辑来看，这款接头采用对称式双外螺纹布局，中间设置六角拧动台，该结构的尺寸边界完全适配标准扳手的咬合尺寸，安装时无需额外定制工装，使用普通开口扳手即可完成拧紧作业，六角台的两个端面分别作为螺纹拧紧的限位面，设计时预留了足够的密封件安装空间，可搭配组合密封垫圈或者生料带实现端面与螺纹的双重密封，

　　有效避免高压工况下的渗漏问题。接头两端的外螺纹采用统一的公称尺寸与螺距，能够直接匹配对应规格的内螺纹管路端口，无需额外加装变径配件，减少了管路系统的连接节点数量，也就降低了潜在的渗漏风险点。接头内部的通径设计与两端连接管路的内径保持一致，没有出现通径缩口的问题，能够最大程度降低流体经过接头时的压力损失，保证液压油或者压缩空气在管路内的流通效率，避免因通径突变产生的紊流、振动问题，延长整套管路系统的使用寿命。从安装边界来看，这款接头的整体长度控制在同规格接头的常规尺寸范围内，六角台的对边尺寸符合标准紧固件的尺寸规范，安装时扳手所需的操作空间与普通同规格外螺纹接头完全一致，无需在设备布局时额外预留操作空间，

　　能够直接适配现有设备的管路安装位，替换老旧损坏的同规格接头时不需要对周边结构进行任何改动。在实际选型应用中，这类直通外螺纹接头多用于管路走向为直线、不需要调整管路角度的连接位置，相比弯头、三通类接头，直通结构的流体阻力最小，压力损失可以忽略不计，适合对管路流量稳定性要求较高的回路，比如液压系统的主压力油路、气动系统的主供气回路等位置。设计建模过程中，对螺纹的牙型、螺距进行了标准参数化建模，六角台的棱角做了微小的倒钝处理，避免安装过程中划伤操作人员，同时也能减少应力集中，提升接头的整体结构强度，接头两端的螺纹起始位置做了导向倒角，安装时能够快速对准内螺纹端口，降低螺纹错牙的概率，提升现场安装的作业效率。接头的外壁厚度经过强度校核，

　　能够满足对应公称压力下的耐压要求，即使在系统出现瞬时压力冲击的工况下，也不会出现接头开裂、螺纹滑牙的问题，适配矿物液压油、压缩空气、低压水等多种常见流体介质的输送场景，在通用工业设备的管路系统中有着极高的应用普及率。
