挖掘机配套岩石块推进夹持作业装置

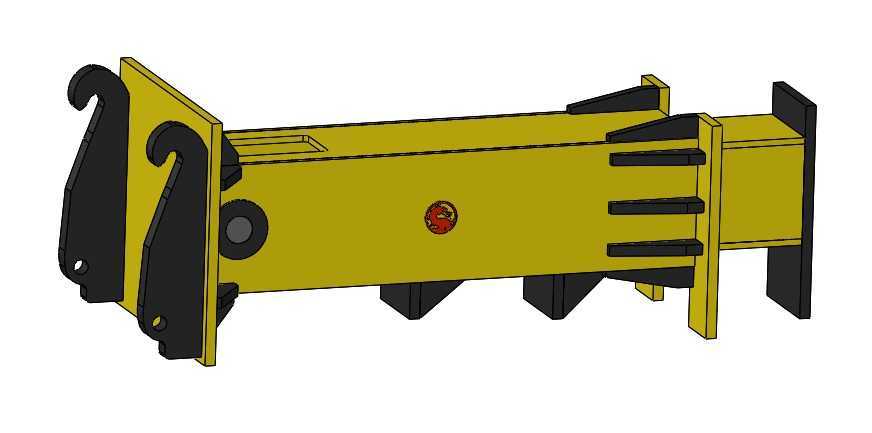

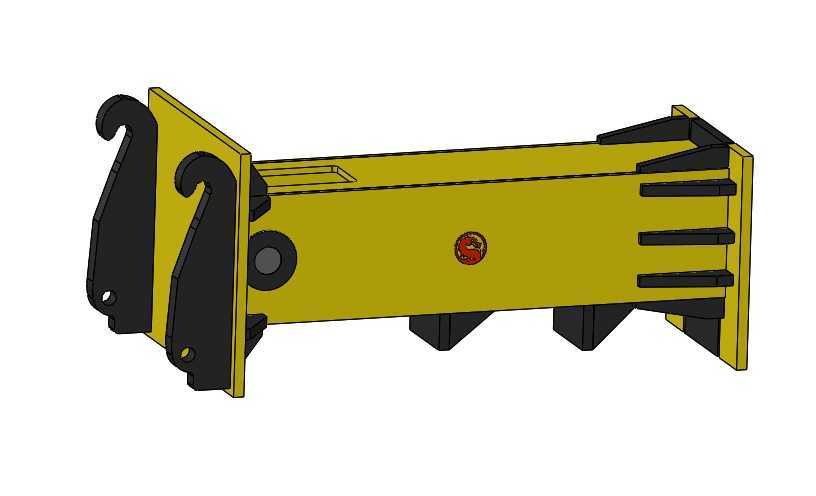

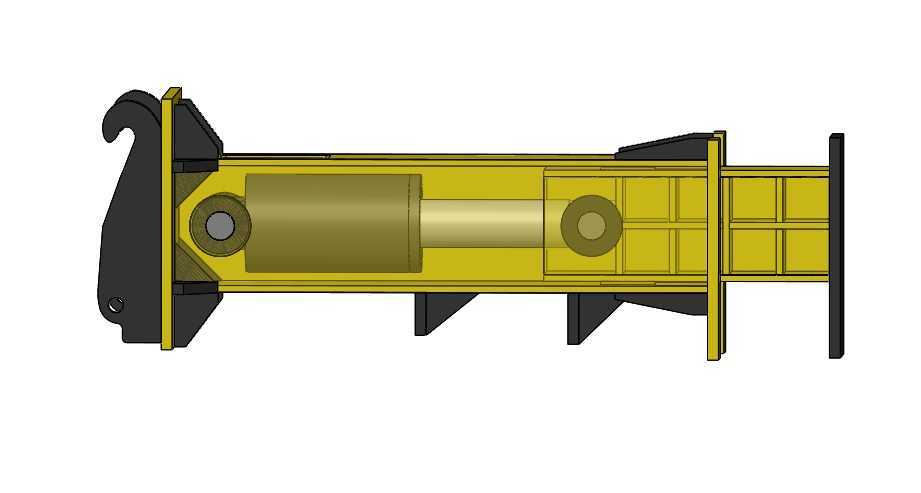

　　这套属具结构主要适配中型履带式挖掘机前端挂载使用，核心应用场景集中在石材矿山荒料移位、建筑拆除作业中大块混凝土构件推移归拢、市政施工中硬质条石就位调整这类重载夹持推送工况，替代传统人工配合钢丝绳捆绑的作业模式，能大幅降低硬质块料转运调整过程中的安全风险，提升块料就位的对位精度。从结构功能来看，整套装置采用三段式夹推联动设计，额定输出推力约310吨，配置550mm行程的驱动气缸作为动力执行端，作业时前端的多道横向肋板先贴合岩石或混凝土块的平整端面，两侧的挂钩式夹臂在液压驱动下同步收拢，勾住块料的侧边棱线形成稳定的三点夹持受力结构，避免推送过程中块料出现侧滑偏移；夹臂与主体框架的铰接位置镶嵌了耐磨衬套，能承受大推力作业下的径向载荷，

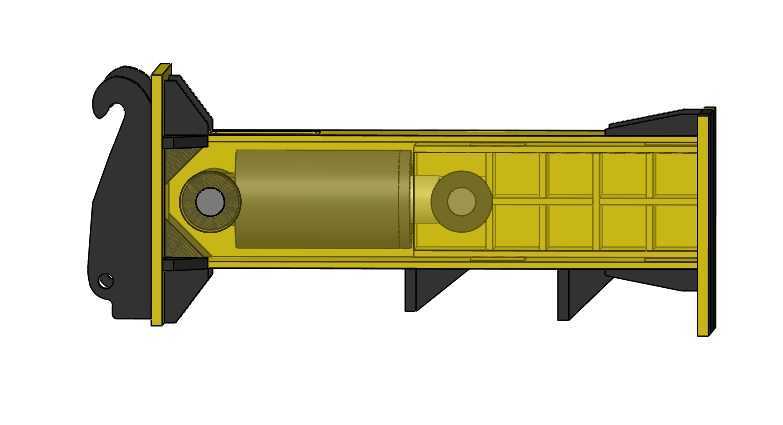

　　减少铰接位的磨损间隙，保证长期作业下的夹持对位精度。设计阶段首先考虑了挖掘机属具的快换适配性，装置后侧的挂载挂耳完全匹配通用挖掘机快换接头的安装尺寸，不需要对挖掘机原有小臂结构做额外改装，现场挂载时只需要对准快换接头的锁止销位即可完成固定，液压管路接口也采用行业通用的快插接头规格，能直接对接挖掘机小臂处的备用液压输出油路，减少现场改装的工作量。主体框架采用箱型焊接结构，内部布置了多道纵向加强筋，对应气缸安装位、夹臂铰接位、前端推板受力位都做了局部加厚处理，避免大推力作业下框架出现焊接变形；前端推板表面的横向肋板采用高耐磨合金钢板焊接，肋板高度根据常见荒料、混凝土块的表面不平整度做了适配，即使块料表面存在50mm以内的凹凸差，

　　肋板也能嵌入表面凹陷处形成足够的摩擦力，不会出现推料打滑的情况。安装边界方面，整套装置挂载后总前伸量控制在1200mm以内，不会过度改变挖掘机小臂端的载荷分布，避免挖掘机作业时出现前端过重翘头的问题；夹臂完全张开时的最大开口宽度适配1200mm厚度以内的块料作业，夹臂收拢后的最小夹持尺寸可覆盖300mm厚度的小块硬质条石，能覆盖矿山、拆除、市政施工中绝大多数块料推移夹持的作业需求。实际作业过程中，这套装置不需要额外配置辅助人员挂钩，操作手在驾驶室内通过手柄即可完成夹臂收拢、推送、松夹的全套动作，相比传统作业模式效率能提升60%以上，同时避免了人工近距离接触大块硬质物料的作业风险；夹臂内侧设计了锯齿形防滑结构，

　　在夹持表面较为光滑的大理石荒料时，锯齿能轻微嵌入石材表层，不会夹伤石材的完整饰面，也能保证夹持力足够不会滑落。结构设计时还考虑了恶劣工况下的耐用性，所有铰接位置都配置了防尘密封圈，能阻挡矿山作业中的石粉、拆除现场的混凝土碎屑进入铰接间隙，延长衬套和铰接销的使用寿命；气缸外部加装了防护钢板，避免作业过程中飞溅的碎石磕碰气缸缸体造成损坏，液压管路沿框架内侧的走线槽布置，并用管卡固定牢固，不会在挂载作业时被块料剐蹭破损。
