小型挖掘机窄幅作业专用铲斗结构设计

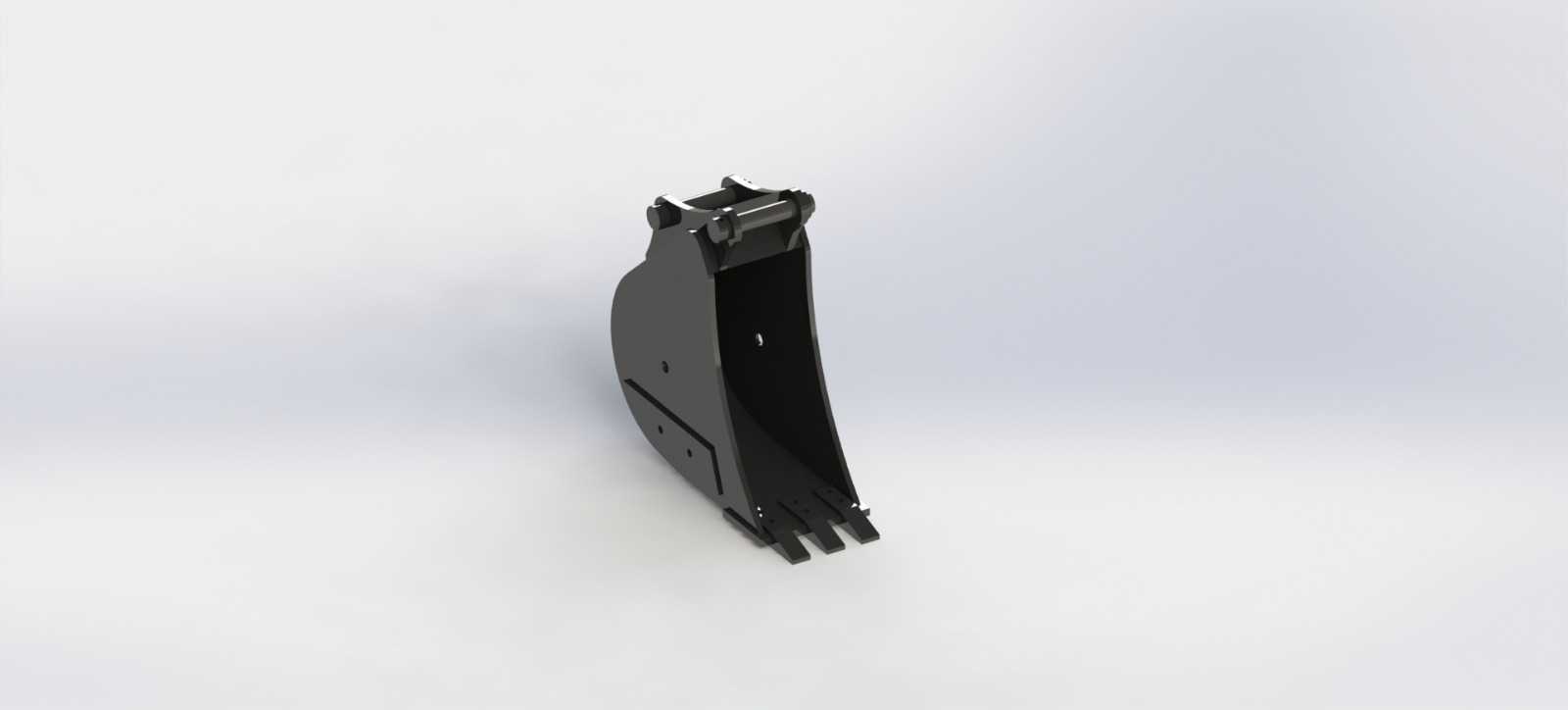

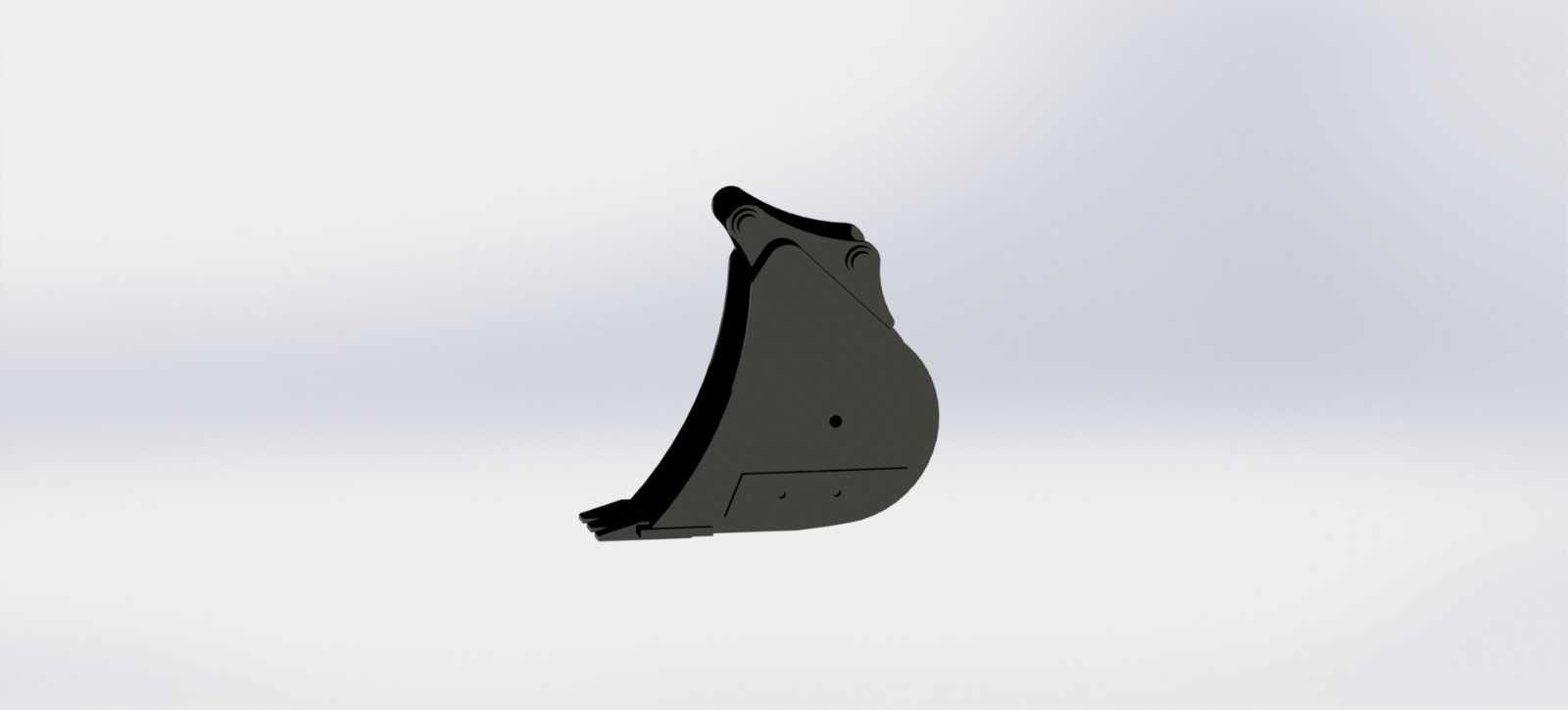

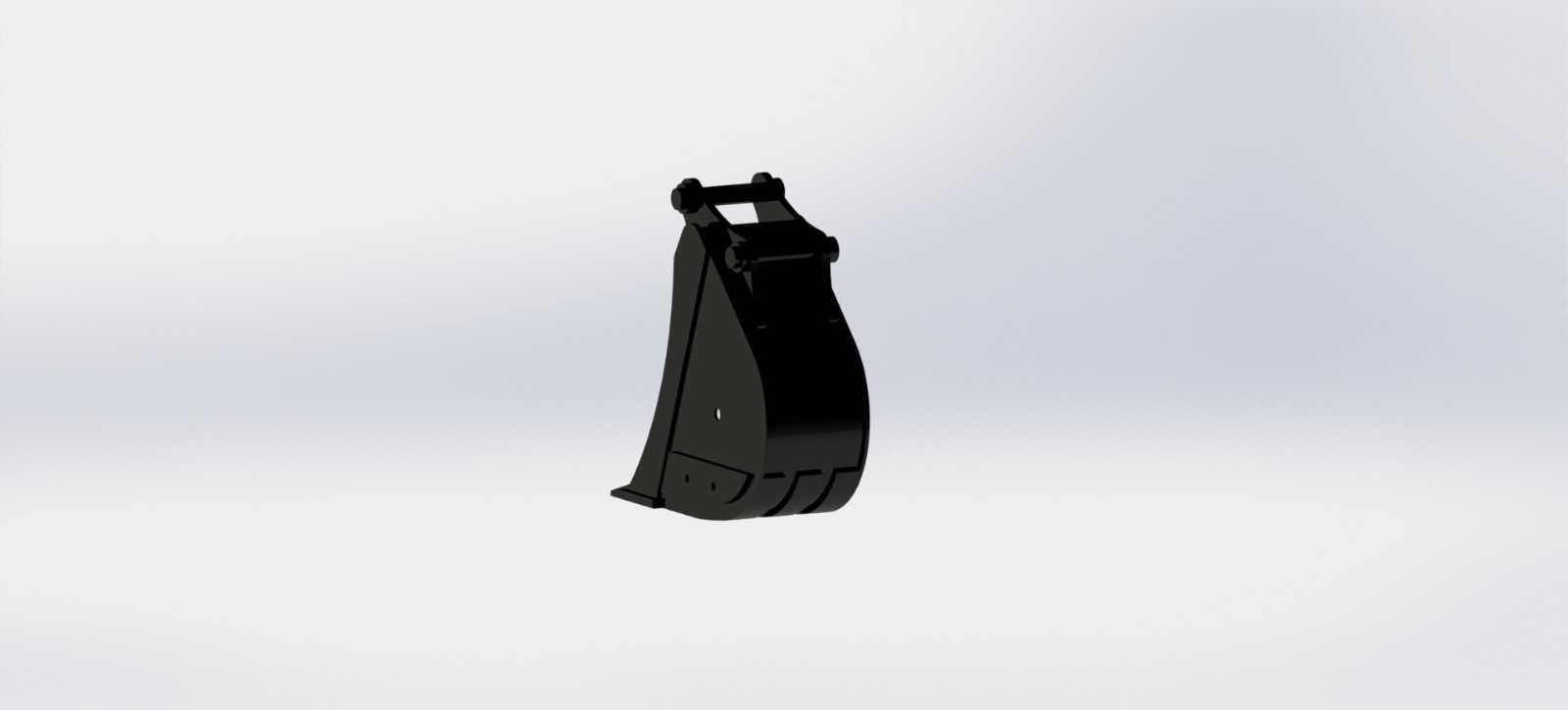

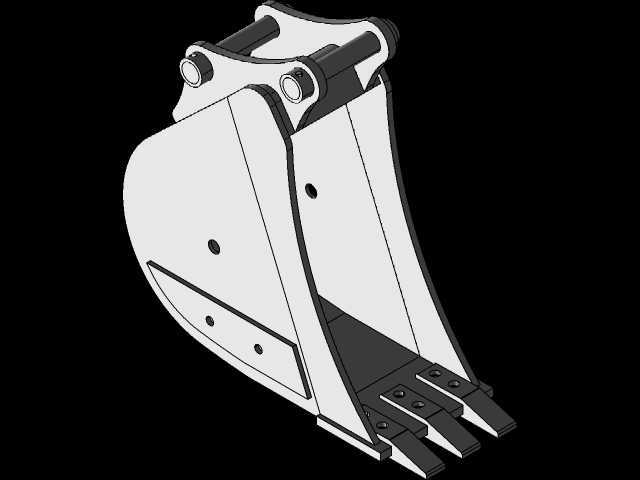

　　在市政管线沟槽开挖、狭小空间土方整理、园林苗木种植穴开挖这类作业场景里，常规宽度的挖斗往往受作业空间限制，无法精准完成窄幅开挖作业，还容易出现超挖、破坏周边原有管线或铺装结构的问题，这类工况下就需要适配窄幅专用铲斗来匹配作业需求。这款适配小型挖掘机的窄幅铲斗，宽度控制在30厘米，专门针对1.5吨到3吨级小型 excavator 的作业载荷、斗杆连接尺寸做了匹配设计，安装孔位的中心距、销轴直径都对应常规小挖的属具接口标准，不需要额外改装连接架就能直接换装，换装后整机的作业回转半径不会额外增加，能在宽度不足1米的狭窄巷道、建筑基坑边角区域灵活作业。从结构设计来看，铲斗的斗体采用弧形过渡的切削轮廓，斗背的弧度经过受力优化，

　　挖掘时斗齿切入土层的阻力更小，斗内的土体滑落路径顺畅，卸土时不会出现粘斗、存土的问题，尤其是在含水率较高的粘性土层作业时，流畅的斗内壁曲面能有效减少土体粘附，提升单次作业循环的效率。斗齿部分采用分体式安装结构，斗齿座焊接在斗唇前沿，斗齿通过弹性销固定，日常作业中斗齿磨损后可以单独快速更换，不需要整体切割焊接斗唇，大幅降低现场维护的时间成本。斗体两侧的侧刃做了加厚耐磨处理，侧刃突出斗体侧面2毫米，既能在开挖沟槽时修整沟壁的平整度，也能避免斗体侧板直接和沟壁摩擦，减少斗体主体结构的磨损量，延长铲斗的整体使用寿命。铲斗上部的连接耳板采用加厚钢板焊接，耳板之间的支撑筋板做了三角加强结构，

　　能承受挖掘时的偏载载荷——毕竟窄幅铲斗作业时经常会遇到单侧受力的情况，比如清理墙角土体、开挖硬质土层边缘时，侧向载荷会直接作用在连接耳板位置，加强筋的布局刚好对应载荷传递路径，把耳板承受的弯矩分散到斗体上部的整个焊接面，避免耳板出现焊缝开裂、变形的问题。在安装边界的设计上，连接耳板的开孔同轴度公差控制在0.1毫米以内，保证销轴穿装后不会出现别卡的情况，斗杆和摇杆的连接位置预留了足够的摆动间隙，铲斗在整个挖掘、翻转的行程里，不会和斗杆、连杆结构发生运动干涉，翻转角度能达到170度以上，卸土时可以完全倾翻，即使是粘附性较强的湿土也能顺利卸出。实际作业中，这款窄铲斗除了常规的土方开挖，还能用于清理管道周边的回填土、

　　拆除作业中清理破碎后的小块建筑垃圾、园林绿化里清理树穴周边的石块，相比人工开挖，作业效率能提升8到10倍，而且开挖的沟槽宽度一致，不需要额外人工修整沟壁，后续管道铺设的施工效率也能同步提升。设计时还考虑了小挖的液压系统匹配，铲斗的整体重量控制在合理区间，不会因为属具过重导致整机前端倾翻力矩过大，在小臂完全伸出的最大挖掘距离位置，依然能保证整机的稳定性，不需要额外增加后部配重。斗体的焊接采用坡口满焊工艺，所有受力位置的焊缝都做了打磨处理，减少应力集中点，在长期承受冲击载荷的作业场景下，焊缝位置的抗疲劳强度能满足连续作业的要求。斗齿的切入角设计为38度，这个角度下斗齿切入硬质土层时不需要太大的斗杆挖掘力，刚好匹配小型挖掘机的斗杆油缸输出力，不会出现憋压、挖掘无力的情况，在三类土以下的地层作业时，能顺利切入土层，不需要额外借助破碎作业预先松土。
