大跨度冶金铸造钢包吊运起重设备结构

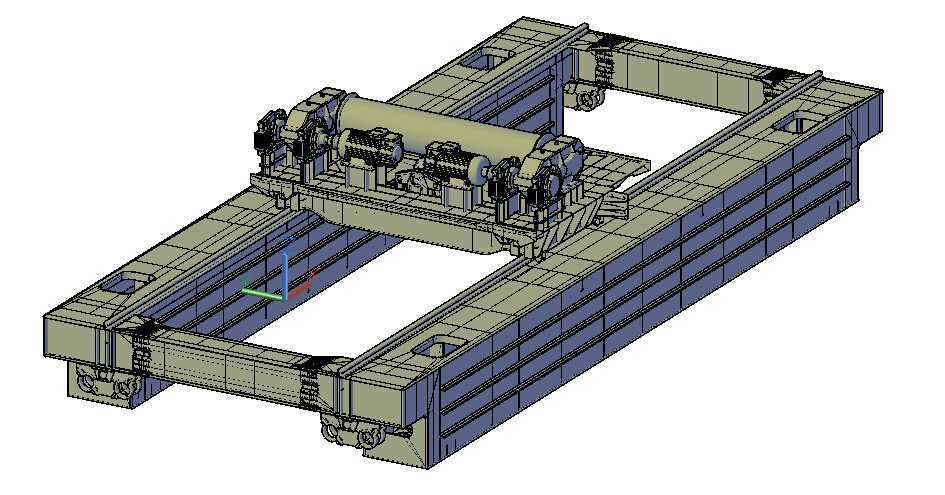

　　在冶金连铸生产车间的高温作业区域，这类起重设备承担着转炉到连铸机工位之间液态钢水的转运核心任务，作业环境常年处于高温辐射、粉尘弥漫的工况，对设备的结构刚性、运行稳定性都有远高于通用起重设备的要求。该设备跨度设置为22.5米，适配国内多数中型炼钢厂房的柱距布局，额定起重量100吨，可覆盖常规钢包满载钢水后的总重量，同时预留了足够的安全载荷余量，应对钢包挂接、起升过程中的动载冲击。从结构布局来看，设备采用双梁桥式承载结构，两根主梁为偏轨箱型梁设计，相比传统的正轨梁结构，偏轨布局能让小车轮压直接作用在主梁腹板上方的翼缘板区域，减少主梁的局部扭转变形，更适配重载、频繁起制动的作业场景。主梁内部设置了多道横隔板与纵向加劲肋，

　　在控制主梁自重的前提下，提升了截面的抗扭、抗弯性能，避免长期重载作业下主梁出现下挠变形。端梁部分采用分体式铰接连接结构，与主梁通过高强度螺栓组拼接，端梁下方配置的大车运行机构采用双轮缘车轮组，配合厂房顶部的QU100起重轨道，可实现沿厂房长度方向的平稳运行，车轮组旁设置的水平导向轮能抵消大车运行过程中的横向窜动，避免啃轨现象，延长轨道与车轮的使用寿命。小车部分集成了主起升机构与小车运行机构，主起升机构采用双卷筒冗余设计，两套独立的驱动系统通过刚性轴连接，正常作业时双系统同步运行，单套系统出现故障时，另一套可在额定载荷下短时间维持作业，避免钢包悬停在半空中引发安全事故，这也是冶金铸造起重机区别于通用桥式起重机的核心安全设计。起升钢丝绳采用多层缠绕的耐高温钢丝绳，表面做了特殊的涂层处理，可抵御钢水热辐射带来的高温影响，降低钢丝绳断丝、老化的速率。小车架采用焊接箱型结构，所有受力节点都做了圆弧过渡处理，减少应力集中，起升机构下方设置的隔热防护板，可阻挡下方钢包辐射的热量，避免电机、减速器等传动部件长期处于高温环境下出现润滑失效、密封老化的问题。在安装边界方面，该设备的大车轨道顶面至小车顶部的最小安全距离需要满足2.8米以上，避免设备运行过程中与厂房顶部的管线、屋架下弦发生干涉，大车两端的行程限位装置需要预留1.5米的安全缓冲距离，端梁端部配置的液压缓冲器可在大车触碰到端部止挡时吸收冲击动能。设备的供电采用滑触线供电方式，

　　滑触线沿厂房长度方向布置在主梁侧面的支架上，避免高温烘烤影响供电稳定性。从建模设计的角度来看，搭建这类设备的三维模型时，首先需要确定厂房的柱距、轨顶标高、起升高度等基础边界参数，再反向推导主梁的截面尺寸、轮压分布，校核主梁的静刚度、动刚度，确保满载时主梁的下挠量不超过跨度的1/1000，满足冶金起重设备的刚度要求。建模过程中需要重点关注各运动部件的干涉检查，比如小车运行至主梁端部极限位置时，小车架与端梁上的安全护栏、检修平台是否存在碰撞，主钩起升至最高位置时，吊钩滑轮组与小车架下方的限位装置是否能正常触发，避免实际安装后出现运动卡滞。这类设备的作业路径通常是固定的，从转炉出钢位承接满载钢水，沿大车轨道运行至连铸机大包回转台位置，

　　将钢水落位到回转台的鞍座上，再返回出钢位进行下一轮作业，整个作业流程对设备的定位精度有一定要求，大小车的运行机构都配置了变频调速系统，可实现低速对位、高速运行的速度切换，减少对位过程中的钢水晃动，避免钢水溅出引发安全事故。在日常运维层面，这类设备的主梁焊缝、车轮组轴承、起升钢丝绳都是重点检查项，三维模型在搭建时也预留了对应的检修空间，比如端梁处的检修平台可方便运维人员检查大车运行机构的连接螺栓，小车架上的检修通道可直达起升机构的各润滑点，减少日常运维的作业难度。相比通用桥式起重机，这类冶金专用的钢包起重设备没有多余的附属机构，所有结构设计都围绕重载、高温、高安全性的作业需求展开，每一处结构的加强、每一套冗余系统的设置，都是为了在极端工况下保障作业的可靠性，毕竟吊运液态金属的作业场景不允许设备出现任何结构性故障，任何微小的失效都可能引发严重的生产安全事故。
