沃曼8/6砾石离心泵三维结构设计

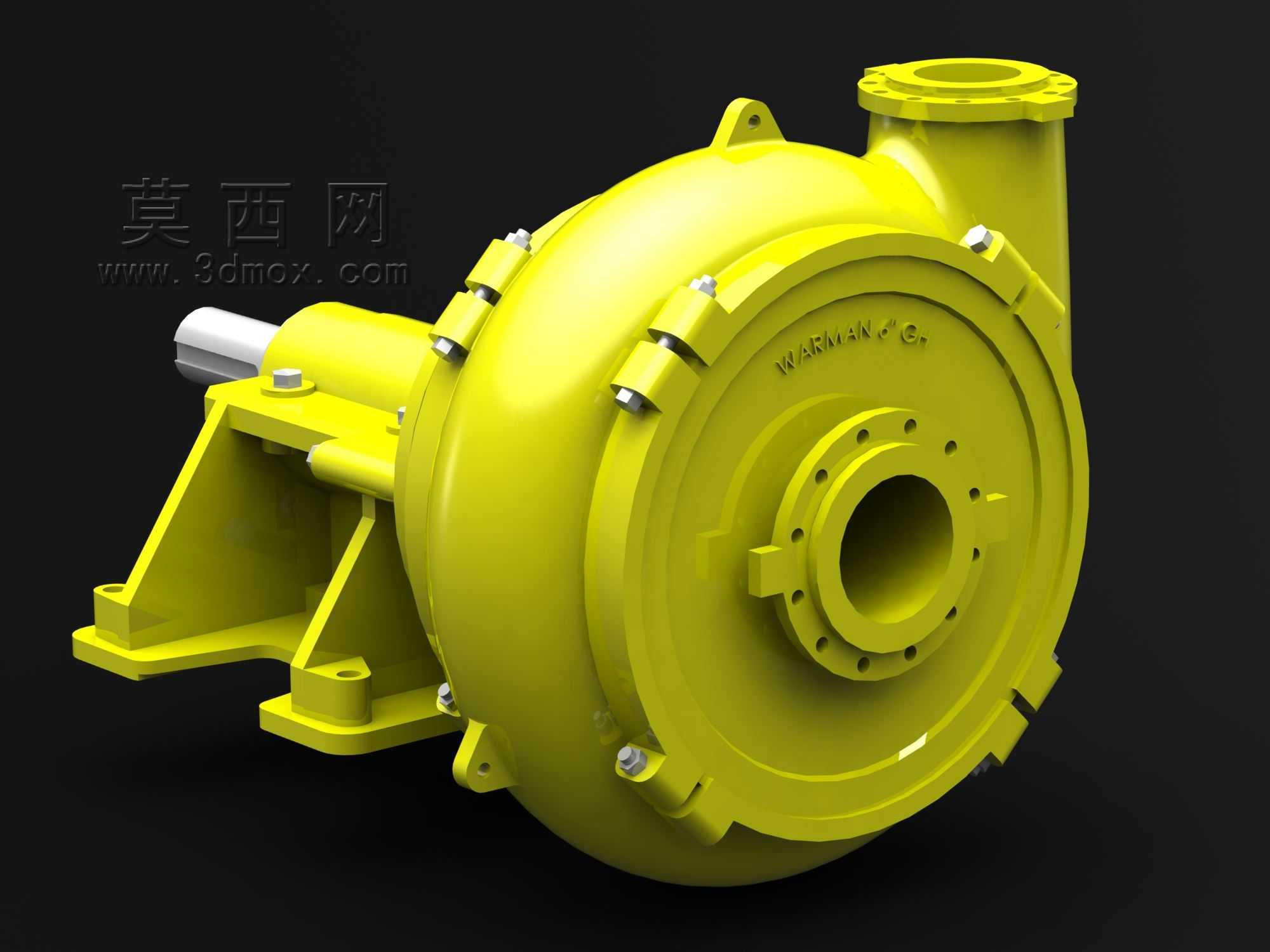

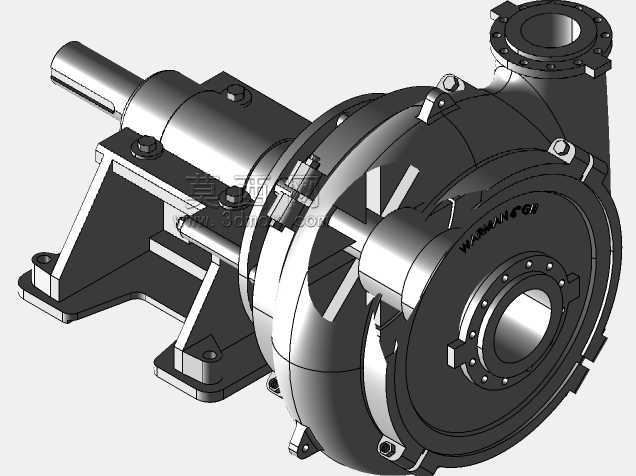

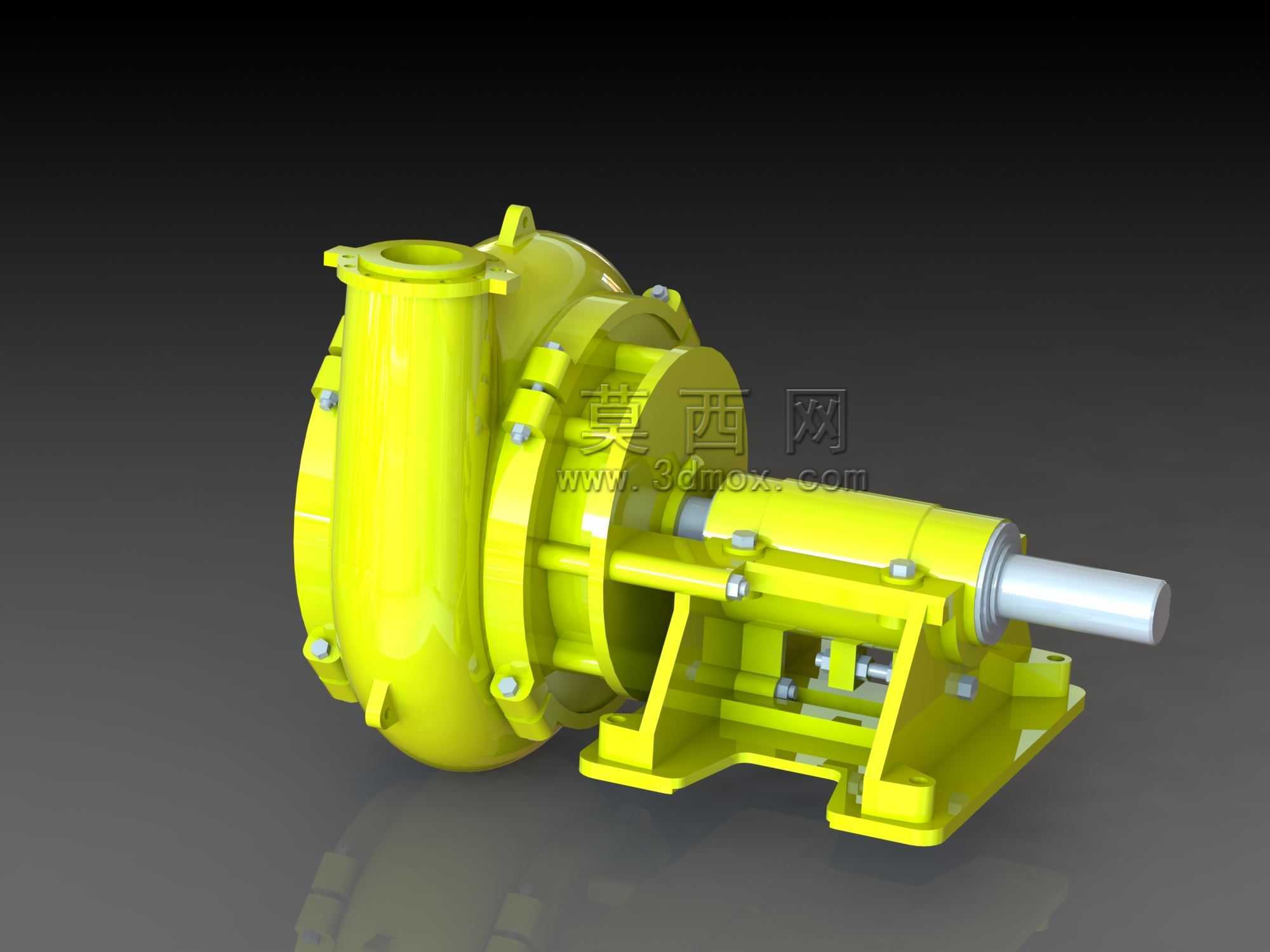

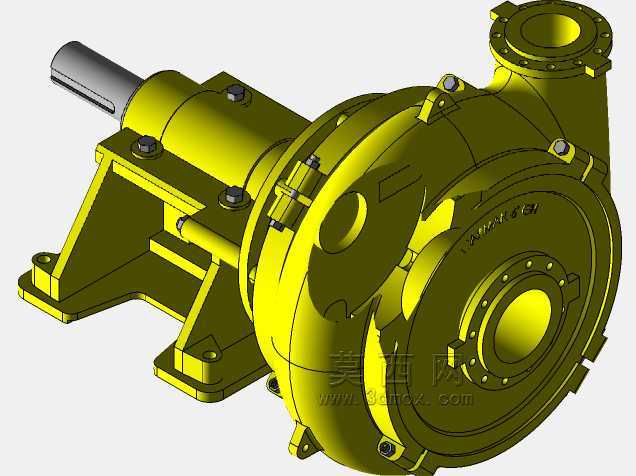

　　在矿山尾矿输送、河道疏浚清淤、砂石骨料洗选这类大颗粒固液两相流输送场景里，普通渣浆泵很容易因为过流间隙不足出现卡堵、叶轮磨损过快的问题，这款沃曼8/6规格的砾石泵，就是针对这类严苛工况做的结构优化设计。从三维模型的结构来看，泵体采用了单壳体悬臂式布局，进出口采用了大口径渐扩式流道设计，进口直径匹配8寸管路、出口匹配6寸管路，这种进出口径差的设计，既可以保证大粒径砾石能够顺畅进入泵腔，又能在出口段建立足够的输送压头，避免大颗粒在流道内沉降淤积。过流部件的壁厚做了针对性加厚，叶轮采用了宽流道、少叶片的设计，叶片数量控制在3片，叶片间的过流宽度能够通过直径不超过50mm的固体颗粒，完全规避了普通离心泵叶片间隙小容易卡滞大颗粒的缺陷。

　　泵的轴承组件采用了分体式托架结构，轴系设计上预留了足够的跨距，能够平衡叶轮端在输送高浓度浆体时产生的径向偏载，轴承选用了双列圆锥滚子轴承搭配深沟球轴承的组合，既可以承受径向载荷，也能平衡轴向力，避免运行过程中出现轴窜动损坏机械密封的问题。安装底座采用了一体式焊接箱型结构，地脚螺栓孔的位置按照通用工业泵安装尺寸做了标准化设计，安装时不需要额外做定制化基础改造，进出口法兰的尺寸符合GB/T9119的PN10压力等级标准，能够和现场常规管路直接对接，不需要额外配置转换接头。从设计思路上，这款泵优先考虑的是恶劣工况下的易维护性：泵壳和托架之间采用了螺栓快拆连接，检修时不需要拆卸进出口管路，只需要松开连接螺栓就可以将转子组件整体抽出，

　　更换叶轮、护板这类易损件的时间比普通双壳体渣浆泵缩短40%以上。轴封位置预留了填料密封和机械密封两种安装空间，用户可以根据现场输送介质的特性灵活选择密封形式：如果是输送浓度高、磨蚀性强的浆体，可以选用填料密封配合高压水封结构，降低密封件的更换成本；如果是输送不允许泄漏的介质，可以直接换装集装式机械密封，不需要对轴系做额外加工。泵的进出口方向可以根据现场安装需求做360度旋转调整，安装时不受管路走向的限制，能够适配不同的厂房布局。在实际应用中，这类砾石泵除了矿山、疏浚场景，还可以用于盾构施工的泥浆循环、冶金行业的炉渣输送、电厂的粉煤灰高浓度输送场景，过流部件采用了高铬合金材质的设计预留，建模时已经把耐磨衬板的安装位置、

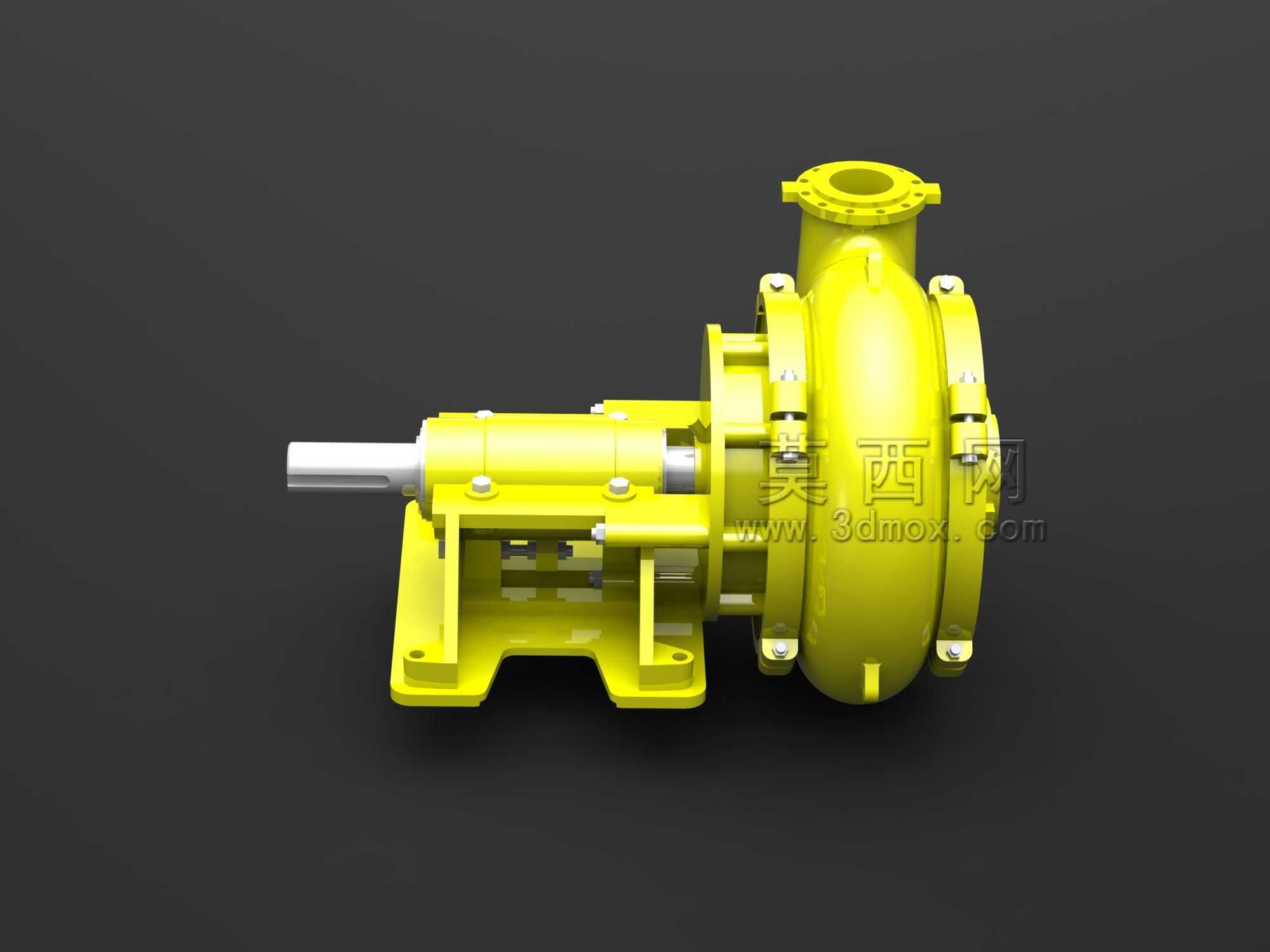

　　配合公差做了预留，后续如果需要做材质升级，只需要替换对应过流件即可，不需要改动整体泵体结构。从外形安装边界来看，泵组整体长度控制在1.8米以内，宽度0.9米，中心高0.65米，配套电机可以选用Y2系列132kW-4极电机，通过联轴器直联传动，也可以根据现场需求配置皮带轮变速传动，调整泵的转速来适配不同的输送流量和扬程需求。建模过程中对所有配合面的公差都做了对应标注，比如叶轮和前护板的间隙预留了0.5-1mm的调整空间，运行过程中可以通过轴承箱处的调整螺栓来调整间隙，补偿易损件磨损带来的效率下降，不需要拆解泵体就可以完成间隙调整，大幅降低了现场运维的工作量。流道部分做了顺滑过渡处理，所有转角位置都做了圆角优化，减少浆体在流道内的湍流和局部磨损，能够有效提升过流部件的使用寿命，相比普通同规格渣浆泵，过流件寿命可以提升30%以上。
