沃曼10/8GH重型渣浆泵三维结构

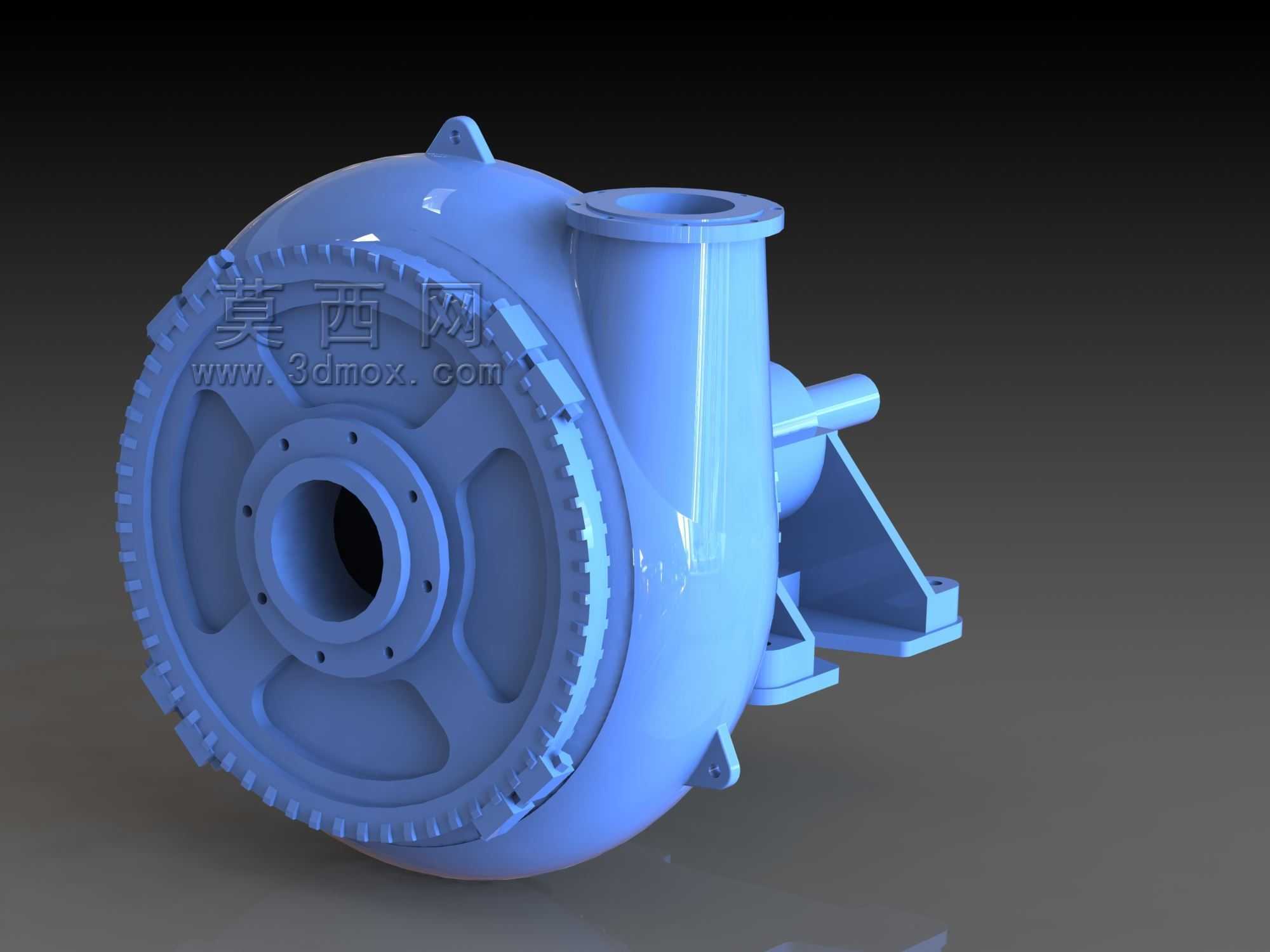

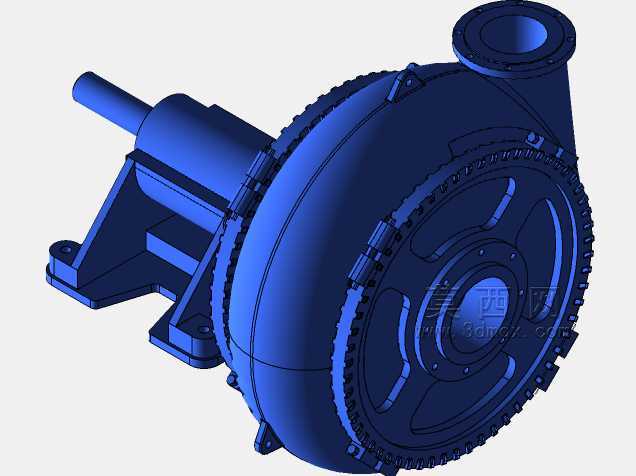

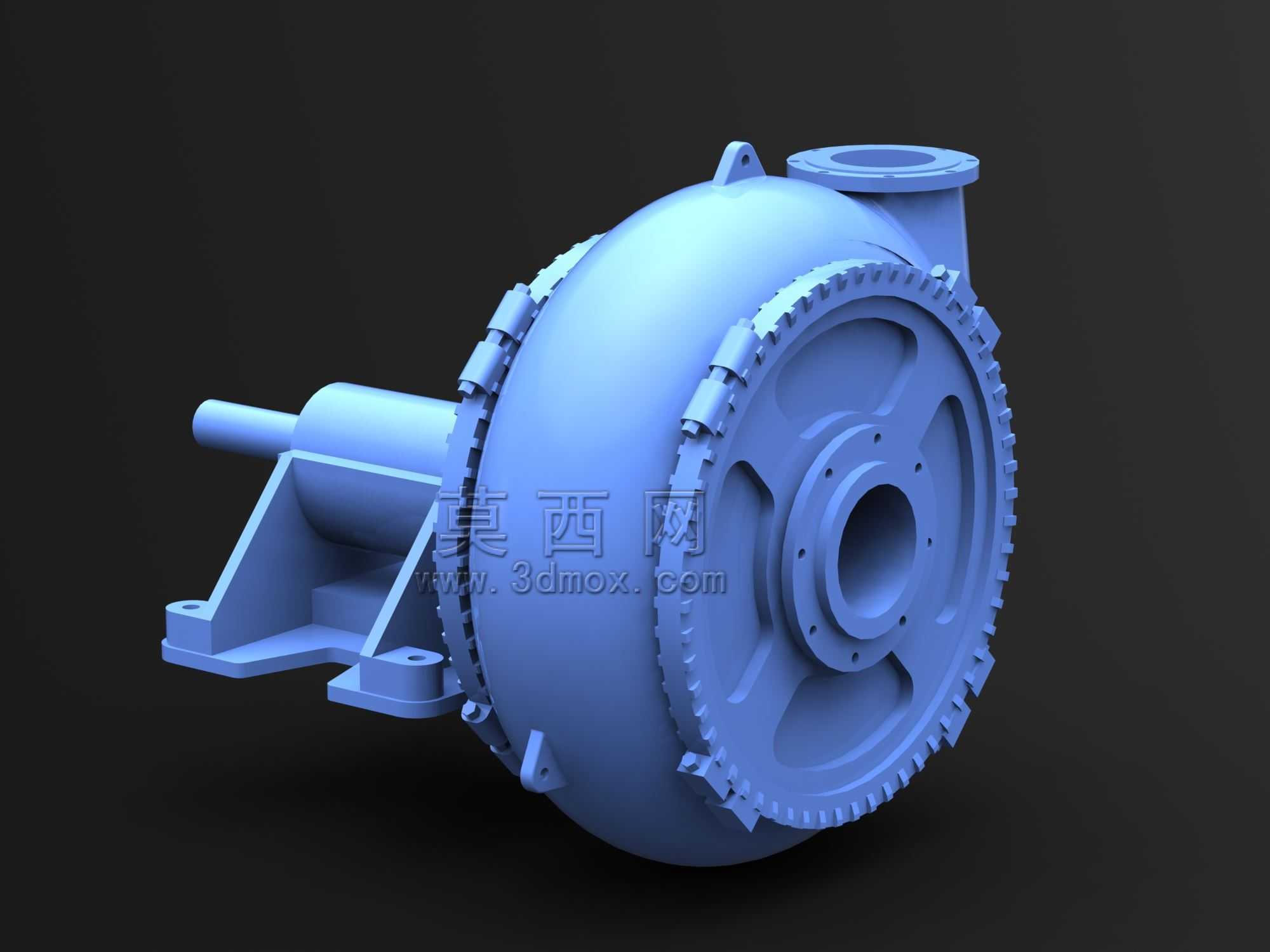

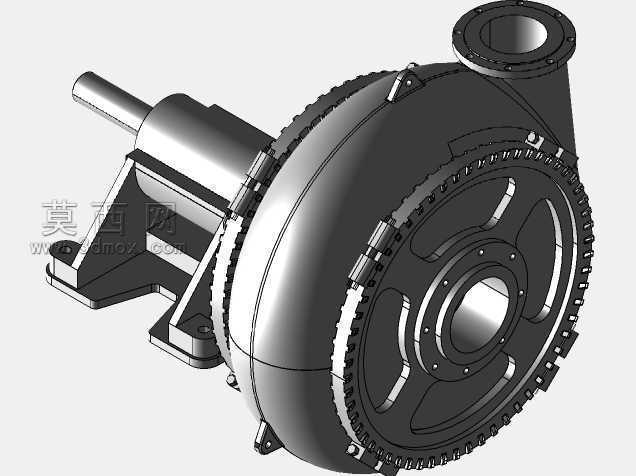

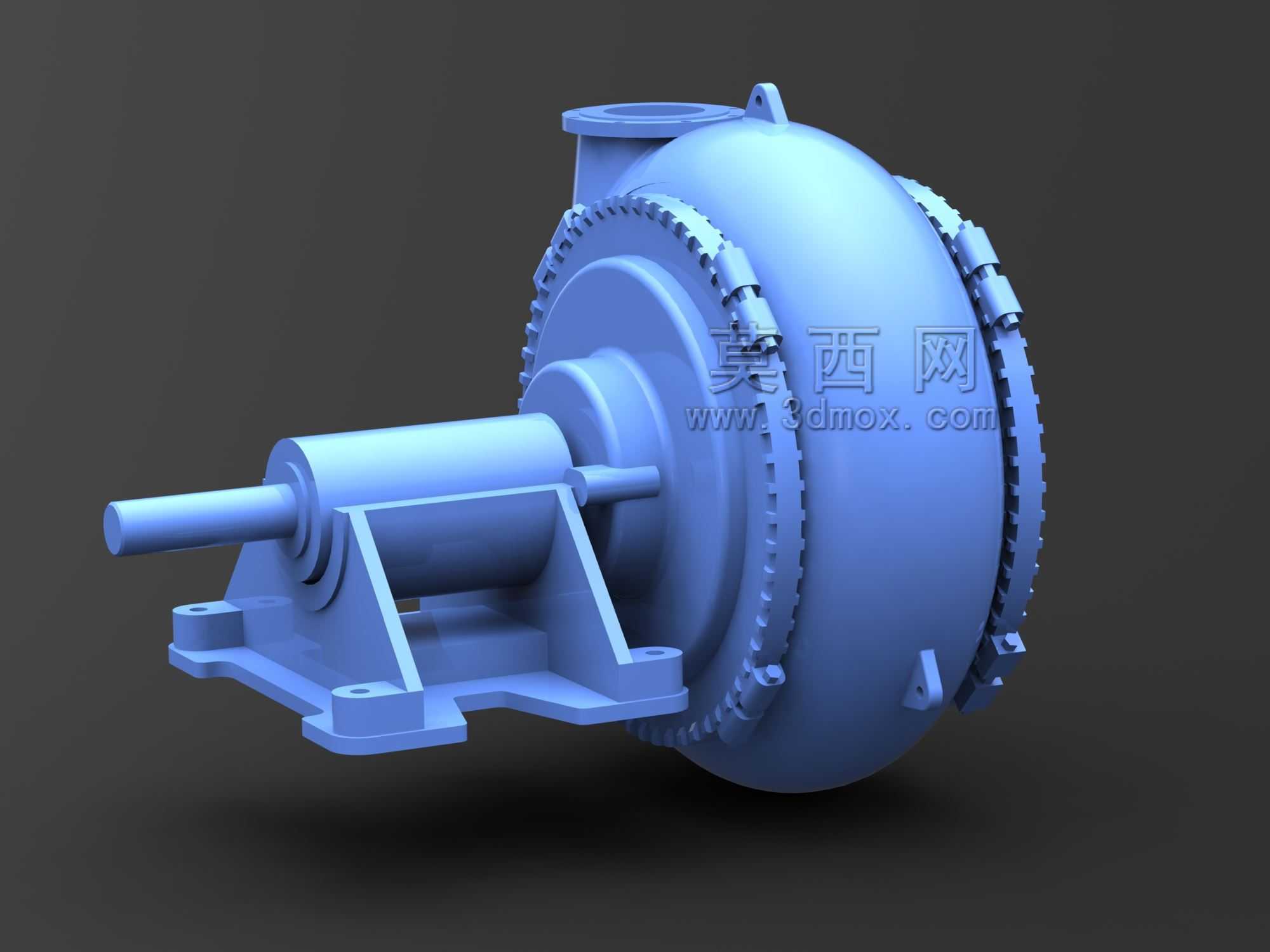

　　这款沃曼10/8GH渣浆泵的三维结构完整还原了重型离心式渣浆泵的实体构造，从工程应用角度来看，这类泵主要面向矿山选矿、冶金尾矿输送、河道疏浚、电厂除灰、洗煤厂重介质输送等重载工况，核心用途是输送含有固体颗粒的浆体，输送介质的固体颗粒浓度、磨蚀性都远高于普通清水泵，因此整体结构设计完全围绕耐磨、抗冲击、长周期运行的核心需求展开。

　　从结构功能特性来看，该泵采用卧式单级单吸悬臂式结构布局，泵体为双层壳体设计，外层是高强度的铸铁承重壳体，承担整体结构支撑与承压作用，内层为可更换的高铬合金耐磨过流件，包括叶轮、护套、前护板、后护板等部件，过流部件磨损后可单独拆卸更换，无需整体拆解泵体与管路，大幅降低现场维护的工作量与停机时间。叶轮采用宽流道闭式设计，叶片型线经过磨蚀工况优化，既保证大颗粒物料可以顺利通过流道不发生堵塞，又能在输送高浓度浆体时维持较高的水力效率，减少固体颗粒对叶片入口、出口边缘的冲刷磨损。泵的进出口采用径向垂直向上的布局，这种布置方式可以让泵在运行时，浆体中的部分大颗粒在停机状态下不会淤积在泵腔底部，避免下次启动时出现叶轮卡滞的问题，同时也方便现场管路的布置与连接，适配不同厂区的管路走向需求。

　　从设计思路层面拆解，这款泵的结构设计优先考虑了重载工况下的可靠性：轴承组件采用大直径轴径的短轴设计，搭配圆锥滚子轴承与圆柱滚子轴承的组合配置，可同时承受叶轮运行产生的径向载荷与轴向载荷，轴承箱采用稀油润滑结构，配备油位观察与冷却结构，即使在连续高负荷运行状态下，也能维持轴承在合理的工作温度区间，避免轴承过热失效。轴封结构预留了填料密封、副叶轮动力密封、机械密封三种安装接口，可根据不同现场的输送介质特性、密封水供应条件灵活选择密封形式：对于浆体浓度高、颗粒硬度大的矿山工况，可选用副叶轮加填料的组合密封，无需外接高压密封水，减少现场水系统的配套投入；对于有零泄漏要求的化工类渣浆输送场景，可直接换装集装式机械密封，满足环保与工况要求。泵与电机的传动端预留了直联、皮带传动、减速机传动三种安装接口，可根据不同的工况转速需求调整传动方式，当需要输送高浓度大比重浆体时，可通过降低泵的运行转速来延长过流部件的使用寿命，当需要大流量输送时，可提高转速匹配工况参数。

　　从安装边界与尺寸配合来看，该泵的底座为一体式铸造结构，泵体与轴承箱、电机安装位都集成在同一底座上，安装时只需将底座固定在混凝土基础上，无需现场调整泵与轴承组件的同轴度，大幅降低现场安装的调试难度。泵的进口通径为10英寸，出口通径为8英寸，进出口法兰采用标准压力等级的法兰连接尺寸，可直接匹配同规格的工业管路法兰，无需额外制作过渡接头。泵的整体安装尺寸充分考虑了现场维护的操作空间，泵体侧端预留了足够的拆卸空间，更换过流部件时无需拆卸进出口管路与电机，只需拆开泵体的连接螺栓即可将内部过流组件整体抽出更换。叶轮与前护板之间的间隙可通过轴承箱侧端的调整螺栓进行微调，当运行一段时间后过流部件出现磨损、间隙增大导致效率下降时，可在线调整间隙恢复泵的运行效率，无需拆解泵体。泵的支脚采用加强筋结构设计，可承受运行时浆体冲击产生的振动，避免长期运行出现基础松动、泵体移位的问题。

　　在实际选型应用中，这款泵的过流部件材质可根据输送介质的磨蚀性、酸碱度调整，除了常规的高铬铸铁材质，还可适配橡胶内衬、陶瓷内衬等不同材质，用于输送酸性、碱性等有腐蚀性的浆体，覆盖更多工业场景的输送需求。整体结构的三维建模完整还原了各个部件的配合关系、安装定位结构，可直接用于后续的工程出图、管路配套设计、维护模拟培训等场景，结构细节上充分考虑了实际加工、装配、维护的工艺需求，没有出现无法加工的干涉结构，所有连接螺栓的位置都预留了足够的扳手操作空间，密封件的安装槽尺寸都符合对应标准件的尺寸要求，完全符合工业级重型渣浆泵的设计规范。
