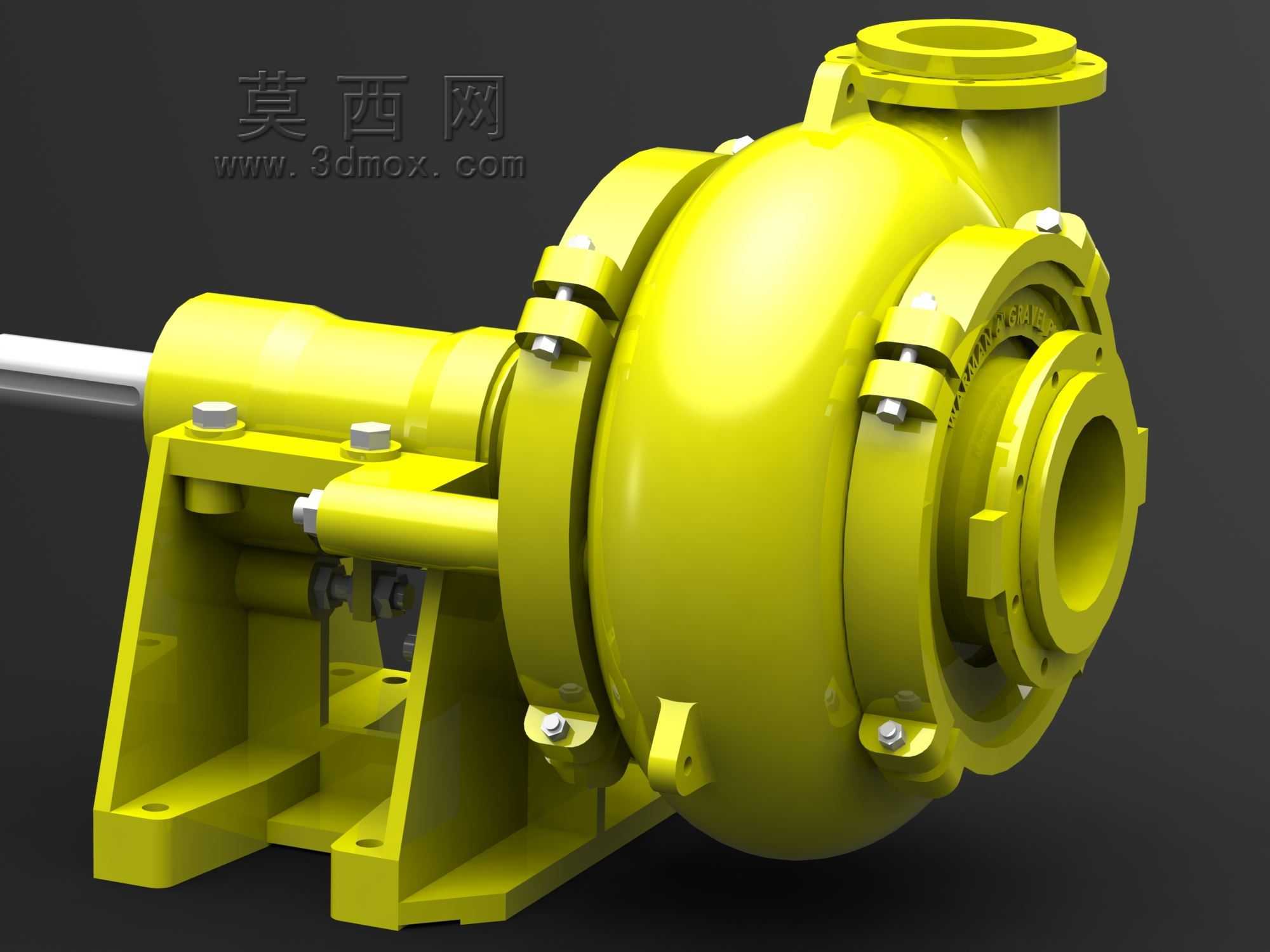

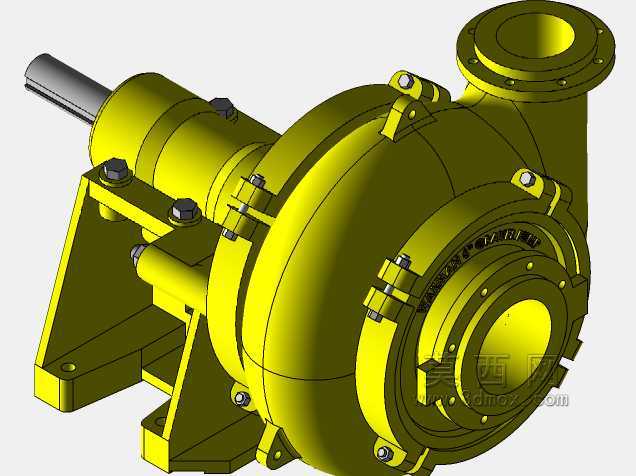

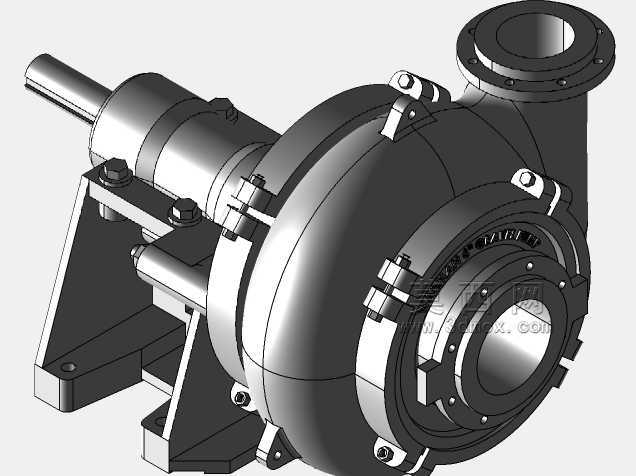

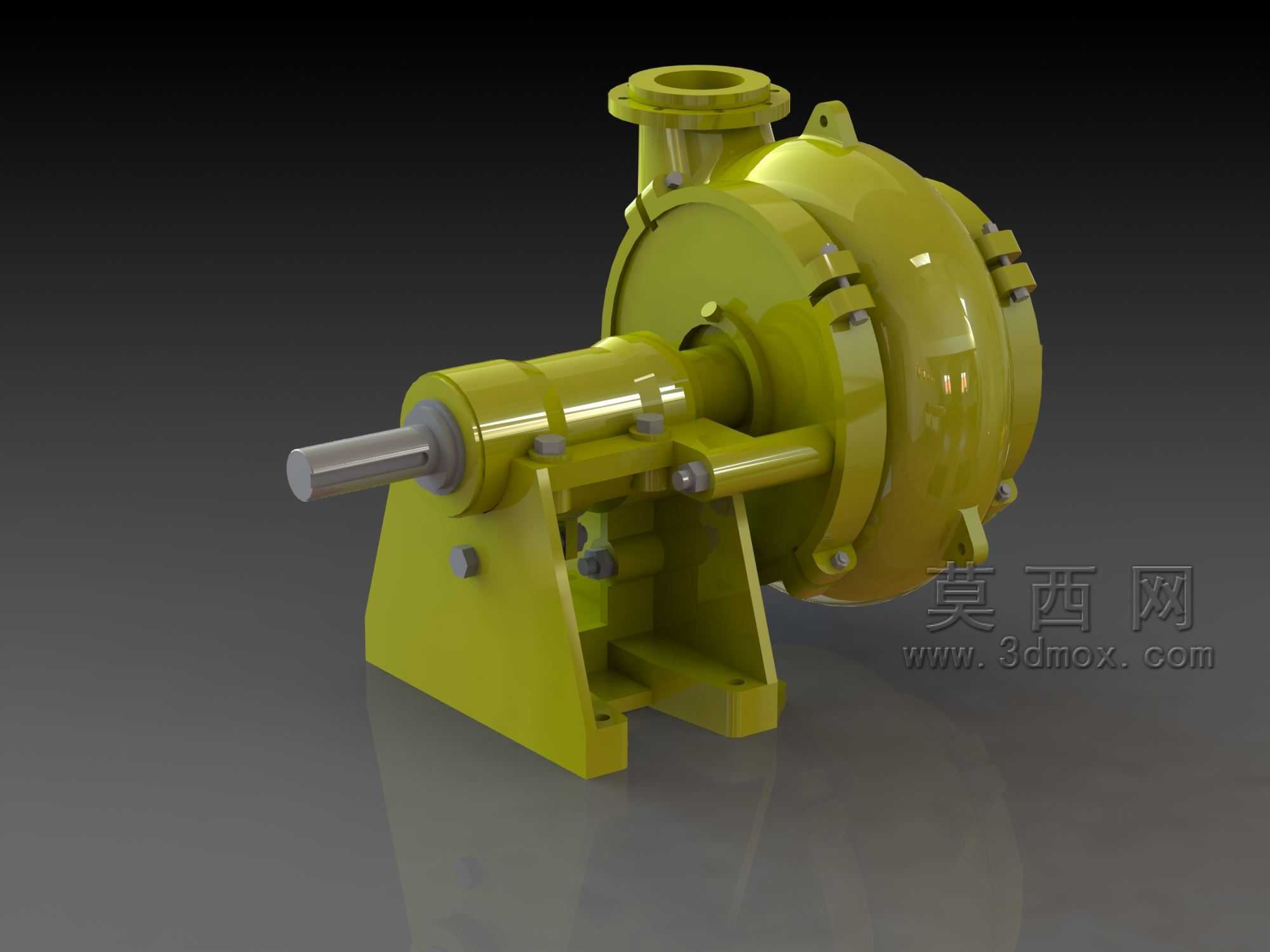

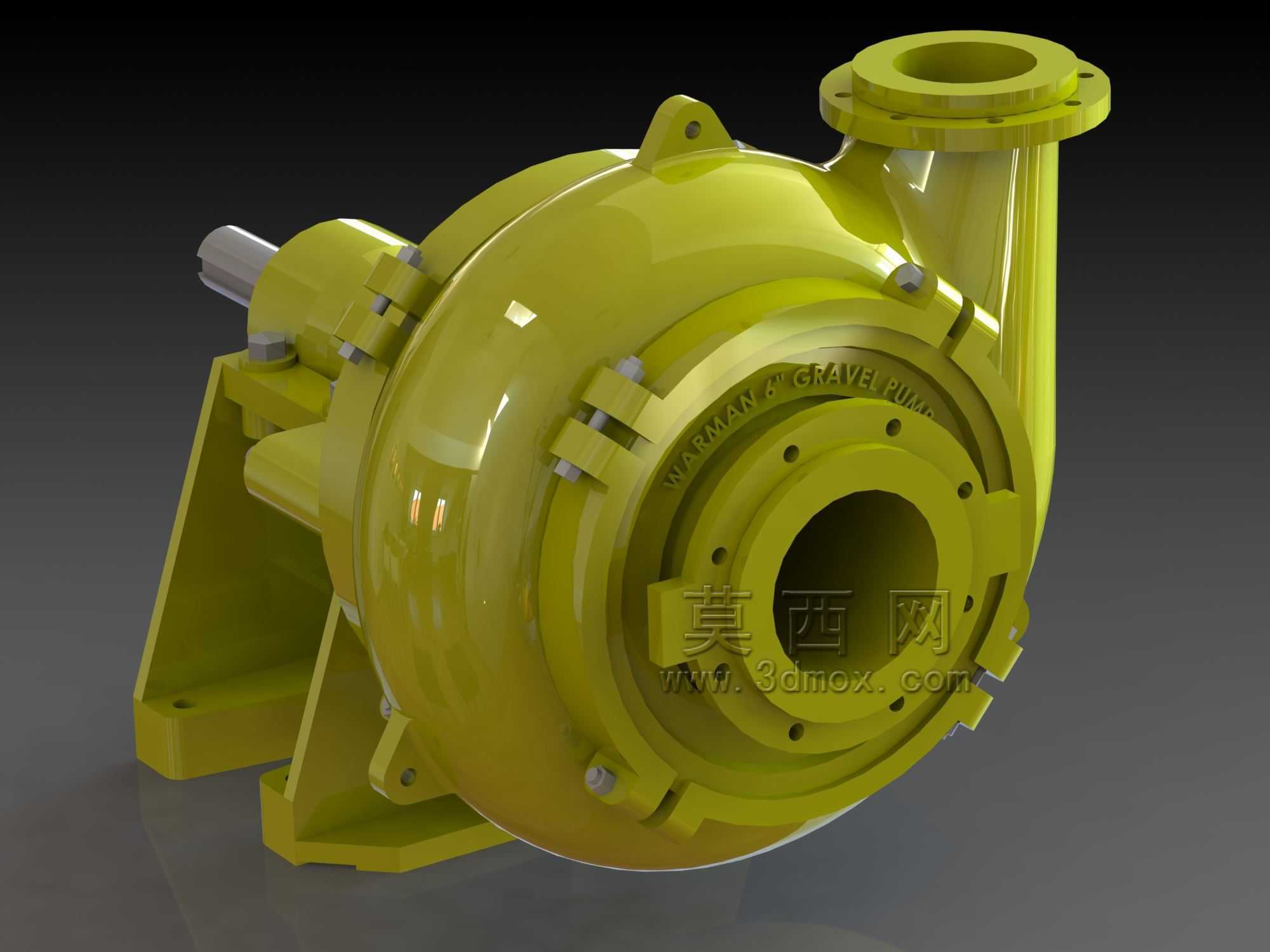

沃曼8/6EG型砾石离心泵结构设计

　　这款砾石泵的结构设计，核心围绕大粒径固液两相流输送的工况痛点展开，在矿山尾矿输送、河道疏浚抽砂、建筑工程泥浆转运、选矿厂粗颗粒矿浆输送场景中，这类设备是衔接采掘环节与后续分选、堆存工序的核心流体输送装备。不同于普通清水泵对过流效率的单一追求，砾石泵的设计首先要解决大直径固体颗粒的过流问题，避免流道内出现卡堵、局部磨损过快的问题，因此泵体的涡室流道做了加宽圆弧过渡处理，叶轮采用了少叶片、大流道的开式结构设计，叶片入口边缘做了大倒角修型，能够允许通过直径接近泵入口口径三分之一的固体颗粒，减少长纤维、大粒径砾石在叶轮入口处的缠绕、卡滞概率。

　　从安装边界来看，这款泵采用了卧式底脚安装结构，底座为一体化铸造的箱式支撑结构，四个安装脚预留了长圆形的地脚螺栓孔，能够适配现场安装基础的小范围尺寸偏差，降低土建施工的精度要求。泵的进出口采用法兰连接结构，出口方向可根据现场管路布置需求，在圆周方向做45度间隔的角度调整，无需重新加工泵体连接面，适配不同厂区的管路走向。轴系部分采用了悬臂式结构设计，轴承组件布置在泵体与动力输入端之间，通过轴承座的加强筋结构提升轴系刚性，避免大流量工况下叶轮端产生径向跳动，同时轴封位置预留了填料密封与机械密封两种安装空间，可根据输送介质的磨蚀性、泄漏管控要求灵活更换密封形式，无需改动泵体的轴孔结构。

　　过流部件的连接采用了螺栓把合的剖分结构，泵壳前后护板与涡室的配合面做了止口定位，既能够保证装配时的同轴度要求，也能在过流部件磨损后快速拆卸更换，减少现场检修的停机时间。叶轮与轴的连接采用了螺纹加键的双重固定结构，螺纹旋向与泵的旋转方向相反，运行过程中叶轮在介质反作用力下会越转越紧，避免长时间运行后叶轮松动脱落。泵的托架部分预留了稀油润滑与脂润滑两种注油通道，轴承位置设计了防尘、防水的密封结构，能够适应矿山、河道现场多粉尘、高湿度的恶劣运行环境，减少外界杂质进入轴承腔导致的轴承过早失效问题。

　　在水力设计层面，这款泵的叶轮出口宽度做了针对性加宽，叶片出口角选取了较小的数值，在保证输送扬程满足工况要求的前提下，降低叶轮出口处的介质流速，从而减轻固体颗粒对泵壳内壁的冲刷磨损，延长过流部件的使用寿命。泵体的涡室断面面积按照等环量原则逐步扩大，让固液混合介质在涡室内流动时保持相对稳定的流速，避免局部流速过高导致的偏磨，同时也能减少水力损失，提升泵的整体运行效率。底座的支撑筋板按照受力路径做了放射状布置，在泵运行产生振动时能够将受力均匀传递到基础上，避免局部应力集中导致的底座开裂问题，同时底座上预留了拆卸用的顶丝孔，检修时无需使用撬棍硬撬，就能轻松分离泵体与托架的配合面，降低现场检修的劳动强度。

　　从实际选型适配角度，这款泵的轴伸端采用了标准的圆柱轴伸加平键结构，能够适配不同功率的电机、柴油机作为动力源，通过皮带轮或者联轴器连接即可完成传动配置，无需定制特殊的连接轴件。泵的入口法兰与出口法兰的压力等级按照1.0MPa设计，能够满足常规中短距离输送的管路压力要求，法兰密封面采用凸面结构，搭配耐油橡胶垫片即可实现可靠密封，避免输送带压矿浆时出现泄漏问题。整体结构没有采用复杂的异形曲面设计，所有零部件都具备良好的加工工艺性，过流部件可采用高铬耐磨铸铁、橡胶等不同材质制作，适配不同磨蚀性介质的输送需求，用户可根据实际输送介质的颗粒硬度、浓度、酸碱度灵活选择过流部件材质，平衡设备采购成本与使用寿命之间的关系。
