立式液压承载顶升支架结构设计

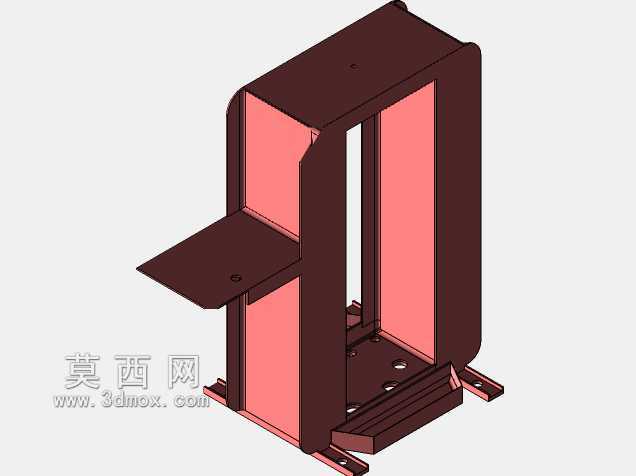

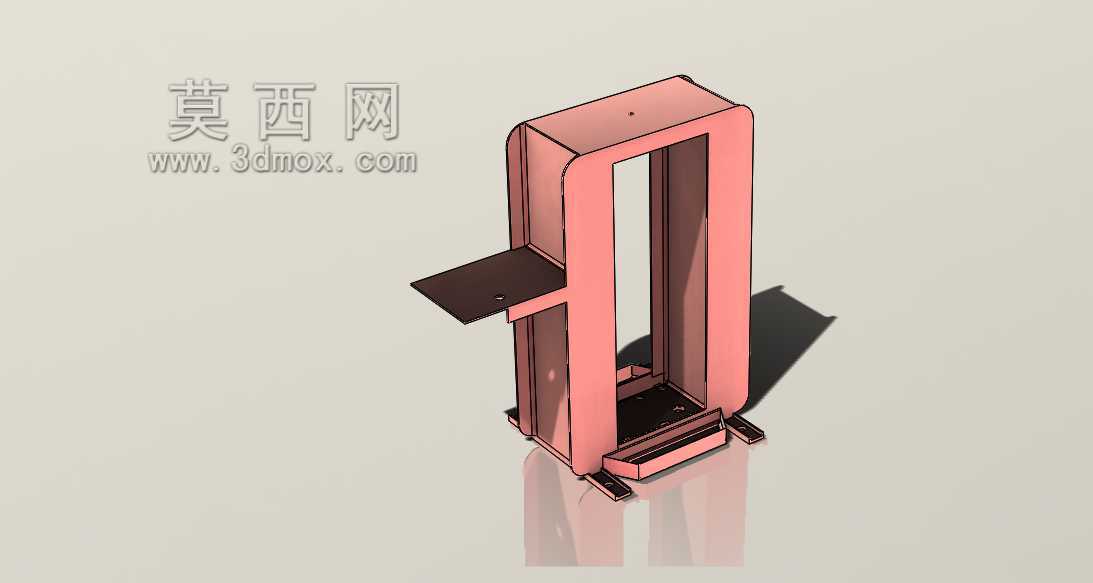

　　在车间重型工件检修、小型设备拆装、仓储重物低位举升的日常作业场景里，这类立式液压顶升支架的使用频率远高于大型起重设备，它不需要预留大面积的设备安装空间，也无需提前铺设吊装轨道，单人即可完成移位、定位、顶升的全流程操作，适配汽修工位的底盘部件托举、机加工车间的模具高度微调、五金装配线的工件抬升对位等多种零散起重需求。从结构设计逻辑来看，这款支架采用了门式闭合框架作为主体承载结构，两侧的竖向立板做了等厚加强处理，立板内侧预留了液压油缸的安装导向槽，油缸的固定端直接锁附在框架底部的加厚安装座上，避免顶升过程中油缸出现侧向偏移，输出端的顶升托板做了外翻折边处理，托板表面预留了防滑纹路与工件安装定位孔，既可以直接托举平面工件，

　　也能通过螺栓固定专用夹具适配异形部件的顶升作业。框架底部设计了两个向外延伸的支撑脚，支撑脚底面做了铣平处理，放置在硬化地面上时可以保证整个支架的接触面积足够分散顶升反力，不会出现局部应力集中导致的地面压痕或者支架侧翻问题，支撑脚的端部还预留了地脚螺栓安装孔，在需要长期固定使用的工位上，可以直接通过膨胀螺栓将支架锁固在地面上，进一步提升大吨位顶升时的结构稳定性。设计过程中优先考虑了受力传递路径的合理性，顶升作业时的载荷从托板传递到液压油缸活塞杆，再通过油缸缸体传递到底部安装座，最终分散到两侧的竖向立板与底部支撑脚，整个传力路径没有多余的结构拐点，避免了应力集中导致的结构变形，立板与底部横梁的连接位置采用了满焊焊接工艺，

　　焊接位置做了倒角处理减少焊接应力残留，同时在焊接位置的内侧加装了三角形加强筋，抵消长期顶升作业带来的交变载荷疲劳影响。从安装边界尺寸来看，这款支架的整体宽度控制在窄幅区间，刚好可以伸入多数设备的底部预留间隙，不需要额外垫高设备就能完成对位，竖向的顶升行程覆盖了常规小型重物的抬升高度需求，完全满足从地面抬升到作业人员舒适操作高度的使用要求，托板的伸出长度经过反复校核，既保证了足够的工件托举接触面积，又不会因为托板过长导致顶升时出现端部下挠变形。不同于分体式的液压千斤顶结构，这款支架将承载框架与液压驱动单元整合为一体，不需要额外搭配支撑垫块或者辅助支架，作业时只需要将支架推到待顶升工件的下方，调整好托板位置后操作液压加压杆即可完成顶升，

　　作业完成后泄压即可直接移走支架，不会在作业现场留下多余的工装部件。在结构细节处理上，竖向立板的外侧做了圆弧过渡处理，避免作业人员磕碰受伤，框架顶部的横梁位置预留了吊装孔，方便在车间内通过行车整体转移支架，液压油缸的管路预留了外置接口，可以根据使用需求更换不同行程或者吨位的油缸，拓展支架的载荷适配范围，托板与活塞杆的连接位置采用了可转动铰接结构，即使工件放置面存在轻微倾斜，托板也能自动贴合工件表面，避免局部点接触导致的工件压损或者顶升打滑。这类支架的设计核心是在保证结构强度的前提下尽可能压缩整体体积，让它可以适配更多狭窄空间的顶升作业场景，不同于大型起重设备的重载长行程设计，它的定位就是小空间、高频次、中等载荷的顶升作业，结构上没有多余的冗余设计，每一处板材的厚度、加强筋的位置、连接孔的尺寸都是经过受力仿真校核后确定的，既不会因为结构过薄导致顶升变形，也不会因为冗余设计增加整体重量影响移动便利性。实际使用过程中，这类支架的维护成本极低，只需要定期检查液压油缸的密封件、焊接位置的焊缝状态、铰接位置的磨损情况即可，不需要复杂的日常保养，非常适合小型加工车间、汽修门店、仓储物流点位作为常备起重工装使用，相比传统的螺旋千斤顶，它的顶升速度更快，作业人员的操作强度更低，闭合门式框架的结构也比单柱式千斤顶的抗侧向载荷能力更强，即使顶升过程中工件出现轻微的位置偏移，也不会出现支架倾倒的安全隐患。
