BSP1英寸黑色电缆密封锁紧接头结构

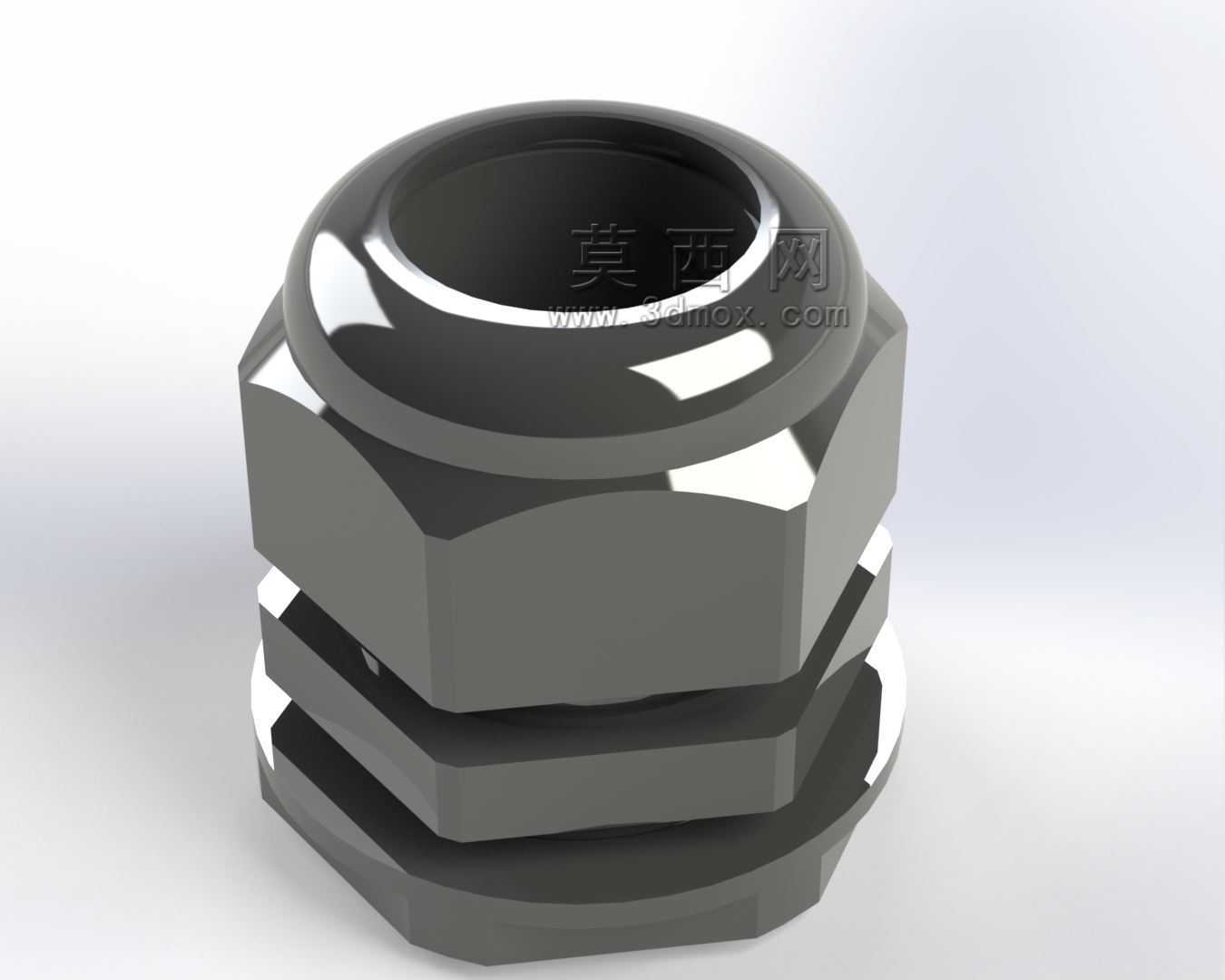

　　这款BSP规格1英寸的黑色电缆锁紧接头，是工业现场线缆穿舱布线环节的常用连接件，在电控柜进出线、设备壳体线缆穿孔、户外接线箱体布线等场景中承担核心的线缆固定与密封作用。日常做设备布线设计时，这类接头是绕不开的基础配件，尤其是在有防尘防水要求的工况下，接头的结构合理性直接影响整套设备的布线可靠性。从结构设计来看，这款接头采用外六角主体结构，这个设计完全是从现场安装便利性出发的，常规的开口扳手就能直接卡合拧紧，不需要定制专用工装，在狭窄的安装空间里也能顺利完成锁紧操作。接头上部的弧形收口结构是和密封胶圈配合的部位，当拧紧上部锁紧螺母时，弧形内壁会均匀挤压内置的弹性密封胶圈，让胶圈紧紧包裹住穿入的电缆外护套，既可以固定电缆位置，

　　避免线缆受外力拉扯时接线端子松脱，又能填充接头与线缆之间的间隙，阻挡灰尘、水汽从穿线位置进入设备内部。下部的外螺纹采用标准BSP1英寸管螺纹规格，和设备壳体上的预制内螺纹孔可以直接匹配，不需要额外做螺纹转换，螺纹段的长度经过适配，常规厚度2-6mm的设备壁板都能顺利安装，配合垫片就能保证螺纹连接位置的密封性能。接头中部的两道环形卡槽是用来放置密封平垫的位置，安装时平垫卡在接头主体和设备壁板之间，拧紧后可以完全填充接头法兰面和壁板之间的缝隙，避免液体从螺纹配合间隙渗入设备内部。做三维建模的时候，这类零件的细节处理很考验对实际安装工况的理解，比如外六角的对边尺寸要严格匹配标准扳手的开口尺寸，

　　不能出现建模尺寸偏差导致现场扳手无法卡合的问题；螺纹段的收尾处要做退刀槽结构，避免拧紧时螺纹末端卡滞在设备壁板的螺纹孔口，造成安装不到位的情况；上部锁紧端的内锥面角度要和密封胶圈的压缩形变特性匹配，角度过大容易导致胶圈压缩量不足密封失效，角度过小则会过度挤压胶圈，缩短胶圈使用寿命甚至割伤电缆外护套。在实际选型应用中，这款1英寸规格的接头适配的电缆外径范围覆盖12-18mm，基本满足常规动力线缆、多芯控制线缆的穿线需求，黑色的外观一般采用尼龙材质镀黑或者金属材质发黑处理，尼龙材质的版本自重轻、绝缘性能好，适合普通室内电控柜使用，金属发黑版本的机械强度更高，抗冲击性能好，适合户外设备、有机械碰撞风险的工业现场使用。安装时需要注意，

　　穿线前要先将锁紧螺母、密封胶圈依次套在电缆上，再将电缆穿过接头主体，调整好电缆的预留长度后，先将接头主体拧紧在设备壁板上，再逐步拧紧上部的锁紧螺母，拧紧过程中要观察胶圈的形变状态，以胶圈完全包裹电缆、轻轻拉扯电缆不会出现窜动为宜，避免过度拧动导致胶圈挤压力过大出现开裂。很多新手工程师做布线设计时容易忽略接头的安装边界尺寸，比如这款接头拧紧后突出壁板的高度、外六角的旋转空间，要是前期三维布局时没有预留足够的操作空间，现场安装时扳手没有转动余量，就会出现接头无法拧紧的问题，甚至需要重新调整壁板开孔位置，造成不必要的返工。另外接头下部的螺纹长度也要和壁板厚度匹配，如果壁板过厚，螺纹拧入深度不足，会导致连接强度不够，设备运行过程中受震动容易出现接头松脱；如果壁板过薄，螺纹伸出过长，会占用柜内的布线空间，甚至和柜内的其他元器件产生干涉。这款模型的细节还原度比较高，各个安装配合面的尺寸都符合实际工业标准，在做设备整体布线装配时，可以直接导入装配体做干涉检查，提前验证开孔位置、安装空间是否合理，减少后期现场安装的问题。
