螺旋缠绕式环形密封支撑环结构设计

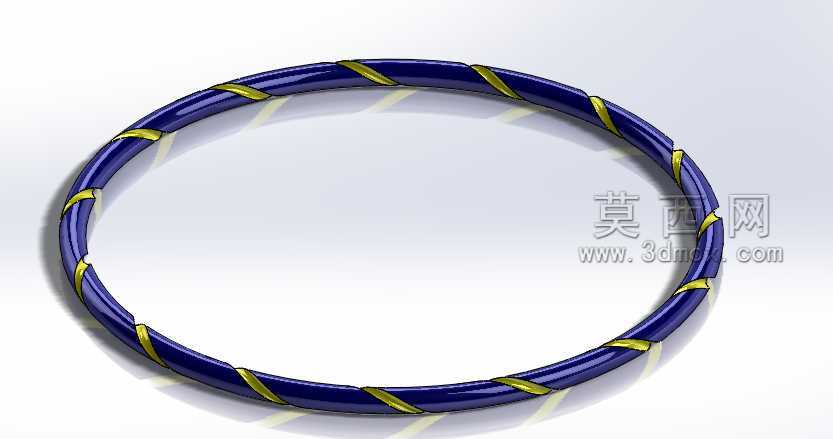

　　这类带螺旋缠绕筋的环形构件，常应用在动密封工况的轴套配套、旋转接头内腔支撑以及流体管路的缓冲衬圈场景中，实际使用时套设于对应直径的旋转轴外侧或者嵌入环形安装槽内，主体环身提供径向的支撑定位，表面螺旋分布的凸起筋条一方面可以在相对运动过程中存留少量润滑介质，降低环身与配合面的干摩擦概率，另一方面能够对通过环面的流体形成螺旋导流效果，减少介质在环形间隙内的直窜泄漏，相比普通光滑面的O型支撑环，这种结构在高速旋转工况下的温升控制表现更稳定，不会因为长时间摩擦出现环身偏移卡滞的问题。做这个结构的三维设计时，首先要确定的是环身的基准内径与外径尺寸，内径尺寸需要匹配对应安装轴的公差带，通常选取间隙配合的公差区间，保证安装时可以顺利套入，

　　同时不会因为间隙过大出现运行时的径向跳动；外径尺寸则要匹配安装槽的槽深，预留出螺旋筋条的凸起高度，避免装配时筋条被过度挤压产生塑性变形。螺旋筋的设计要考虑两个核心参数，一个是螺旋升角，升角过小会导致导流效果不足，润滑介质难以顺着螺旋槽均匀分布到整个环面，升角过大则会降低筋条与环身的连接强度，在反复挤压摩擦过程中容易出现筋条根部断裂的问题，通常根据实际工况的转速区间选取12度到18度的升角范围，兼顾导流效果与结构强度；另一个是筋条的截面形状，这里采用的是近似梯形的截面，根部宽度大于顶部宽度，既可以保证筋条与主体环身的连接强度，也能减少筋条顶部与配合面的接触面积，降低摩擦阻力。环身主体的壁厚设计需要结合实际承压需求调整，

　　低压工况下壁厚可以适当减薄，降低整体构件的重量与材料成本，高压工况下则要增加壁厚，同时在筋条与环身的连接处做圆角过渡，减少应力集中，避免承压时出现环身开裂的问题。安装边界方面，这类环形构件的轴向定位通常依靠安装槽的两侧台阶面，所以环身的轴向宽度尺寸要略小于安装槽的槽宽，预留出受热膨胀的间隙，避免工作温度升高后环身轴向膨胀被台阶面挤压产生变形；装配时要注意螺旋筋的旋向与轴的旋转方向匹配，保证轴旋转时螺旋筋可以将润滑介质持续带入配合间隙，而不是将介质向外推出加剧泄漏。实际生产中这类构件通常采用耐磨工程塑料或者包覆橡胶的金属基材制作，三维建模时需要先绘制环形主体的回转特征，再通过螺旋线扫描生成表面的凸起筋条，最后对所有锐边做倒圆角处理，

　　避免装配时锐边割伤配合面的密封层。在做结构验证时，需要重点模拟环身在受压状态下的径向变形量，确保变形量在配合间隙的允许范围内，不会因为变形导致环身与轴抱死；同时要核算筋条根部的应力值，保证在最大摩擦阻力工况下，根部应力低于材料的许用应力，满足长期运行的寿命要求。这类结构相比传统的光滑环，在有少量杂质的流体工况下适应性更强，螺旋槽可以暂时存留微小的固体颗粒，避免颗粒被夹在环身与配合面之间造成磨粒磨损，大幅提升构件的更换周期，减少设备维护的频次。
