山区运输用木质框架承载箱结构设计

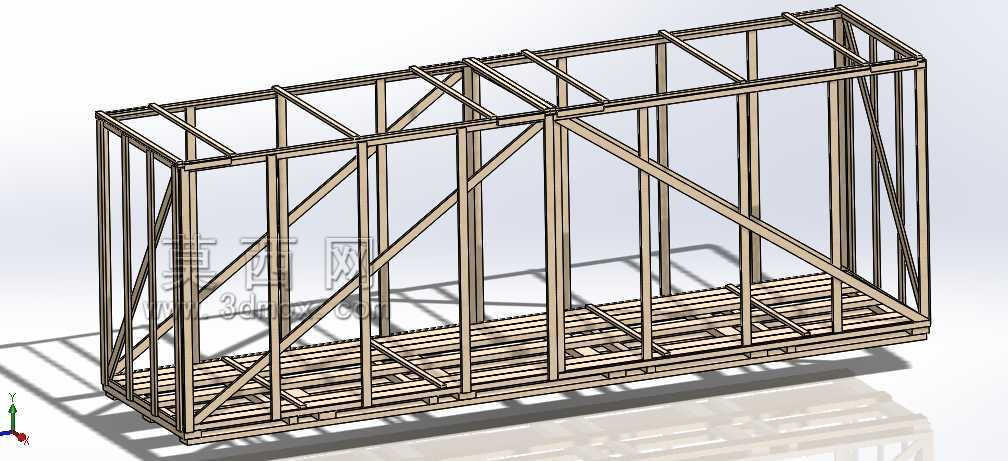

　　这套木质框架承载结构，主要针对山区崎岖路况下的零散物资转运场景设计，适配奥拉山周边山区运输中心的作业需求，解决非铺装路面运输过程中物资易磕碰、堆叠易散架的实际问题。从结构设计逻辑来看，整体采用矩形截面的长箱型骨架布局，底部采用密排横纵梁拼接的承载基底，所有横向承载梁的间距控制在150mm以内，确保放置袋装、箱装零散物资时不会出现局部塌陷，底部框架的边缘做了倒角处理，避免吊装或者叉车转运时剐蹭操作人员或者配套运输设备。侧面的竖向主龙骨采用等间距排布，每间隔三根竖向龙骨就设置一组斜向交叉支撑，斜撑与竖向、横向龙骨的连接节点采用错位搭接方式，避免同一截面出现过多连接点导致的结构强度削弱，这种斜撑布局可以有效抵消山区路面颠簸带来的侧向冲击力，防止框架在长时间颠簸后出现菱形变形。顶部的横向梁采用向外微挑的设计，挑出长度控制在50mm，既可以在多个框架堆叠时起到定位导向作用，也能避免上层框架直接压到内部装载的物资，给内部预留出一定的安全冗余空间。

　　从安装边界与适配性来看，整个框架的外部宽度适配山区常用的轻型货运卡车的货箱内宽，长度方向可以根据单次运输的物资量进行模块化拼接，单节框架的长度控制在2.4m，方便在狭窄的山区道路旁进行临时装卸作业，框架整体的自重控制在合理区间，两名作业人员即可完成短距离的挪动移位，不需要额外借助吊装设备，适配山区作业点设备不足的实际情况。底部框架预留了叉车作业的叉齿入口，入口高度适配标准手动液压叉车的叉齿高度，同时在底部四个角设置了堆叠定位凸台，凸台尺寸与上层框架底部的凹槽完全契合，堆叠三层时整体的侧向偏移量不会超过10mm，满足山区盘山公路运输时的堆叠稳定性要求。

　　在功能特性上，这套框架没有采用全封闭的箱板设计，而是保留了通透的骨架结构，一方面可以降低整体自重，提升单次运输的有效载荷占比，另一方面通透的结构方便作业人员从外侧直接观察内部物资的固定情况，在运输途中停车检查时不需要拆开外层结构就能快速排查松动风险。框架的所有木质构件都做了边缘倒钝处理，没有突出的尖角毛刺，避免装卸作业时划伤作业人员或者刮破物资的外包装。斜撑的布置避开了侧面的物资装卸通道，整个框架的两个长侧面都预留了完整的装卸开口，作业人员可以从侧面直接完成物资的码放与取出，不需要从顶部攀爬作业，降低装卸过程中的安全风险。

　　设计过程中重点考虑了山区高湿度、多扬尘的使用环境，所有构件的连接节点都预留了微小的伸缩间隙，避免木材受潮膨胀后出现节点挤裂的问题，同时骨架的通透结构可以让空气在框架内部自由流通，避免运输生鲜类或者带潮气的物资时出现闷捂变质的情况。框架的整体高度控制在1.8m，码放物资后顶部距离地面的高度不会超过山区货运限高要求，同时也方便作业人员站在地面就能完成框架顶部的物资固定作业，不需要额外登高。在实际使用场景中，这套框架既可以单独作为零散物资的承载单元，配合绑带固定后直接放在货运卡车货箱内运输，也可以多个框架堆叠组合，作为临时的中转存储货架使用，在运输中心临时堆放待转运的物资，不需要额外搭建存储货架，适配山区运输中心场地有限、临时作业多的实际工况。针对山区路面坡度大的问题，框架底部的横纵梁做了防滑纹理处理，放在货箱内时不需要额外做过多的固定，依靠自身与货箱底板的摩擦力就能抵消常规坡道起步、制动带来的滑移力，搭配简单的绑带固定即可满足复杂路况的运输要求。
