六棱杆式切削书写工具三维结构设计

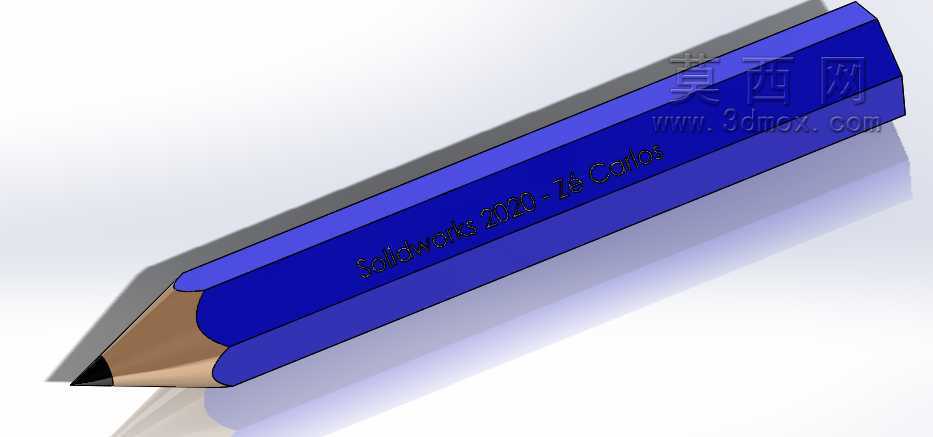

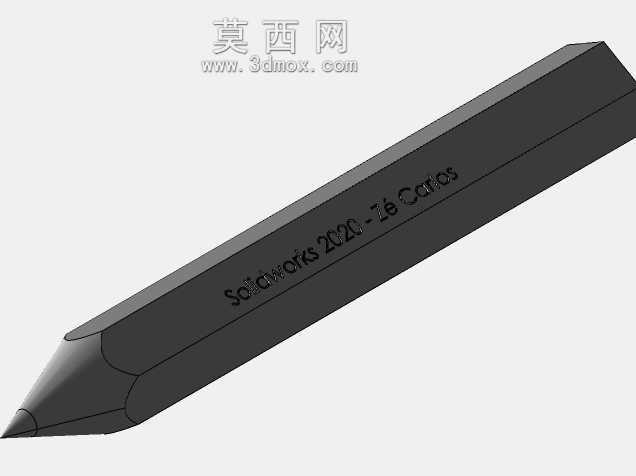

　　这款六棱造型的杆式书写工具结构，在日常办公、工程绘图、教学演示场景中都有广泛的适配性，区别于常规圆柱杆书写工具，六棱截面的杆身设计首先解决了桌面滚落的问题，在倾斜的绘图工作台、车间临时记录台面上放置时，棱边提供的限位阻力能避免工具滑落造成笔尖磕碰损坏，这一点对于需要频繁在绘图、测量、记录动作间切换的工程场景尤为实用。从结构设计逻辑来看，整体采用等截面六棱杆作为主体承载结构，杆身长度适配成年人单手握持的舒适区间，握持段靠近笔尖位置做了微幅的棱边圆角过渡，避免长时间握持时棱边硌手的问题，同时保留六棱结构的防滑属性，即使手部沾有少量绘图墨水、金属加工切削液残留，也能稳定握持不打滑。笔尖部分采用锥面切削结构，

　　从杆身六棱截面平滑过渡到圆锥切削段，最终收束到细小的书写端，这个过渡段的曲面曲率经过反复调整，既保证切削露出的书写芯有足够的外露长度满足书写划线需求，又不会因为锥度过大导致芯部受力断裂，锥面与六棱杆身的衔接位置做了相切处理，没有突兀的折角，在三维建模时这个衔接面需要做曲面缝合检查，避免出现缝隙导致后续工程出图时的轮廓线错误。从安装边界和尺寸适配来看，杆身的外接圆直径控制在常规握持舒适的尺寸范围内，六棱的对边距离匹配市面上通用的笔帽、笔套配件尺寸，不需要单独开模制作配套防护件，笔尖锥段的长度控制在合理区间，使得配套的笔帽可以完全罩住笔尖切削段，避免携带时芯部被碰断，同时笔帽与杆身的配合采用轻微过盈的六棱定位，

　　套合后不会因为日常晃动脱落，也不需要额外增加卡扣结构，简化了整体零件数量。在功能特性上，这种六棱杆结构除了防滚落、易握持的特点，杆身的平面区域还可以直接印刷刻度、标识，对于工程现场使用的记录工具来说，可以在杆身平面印制常用的单位换算刻度、小尺寸测量参照线，不需要额外携带小型直尺就能完成简单的长度测量，提升现场作业的便利性。建模过程中，主体六棱杆采用拉伸凸台特征完成基础造型，笔尖锥段采用放样特征实现六棱到圆锥的平滑过渡，切削露出的芯部采用单独的拉伸凸台与锥段做布尔运算合并，整个模型的拔模角度统一设置为1度，适配后续如果做注塑开模的生产需求，所有棱边的圆角都按照功能分区做了差异化设置：握持段圆角稍大提升触感，

　　非握持段圆角稍小保证结构刚度，笔尖位置的圆角做最小化处理保证书写端的精细度。从实际使用的受力角度分析，书写时施加在笔尖的垂直压力会通过锥段均匀分散到六棱杆身的整个截面上，不会出现局部应力集中导致杆身断裂的问题，六棱结构的截面惯性矩比同直径的圆杆更高，抗弯折性能更好，即使从桌面高度意外跌落，杆身也不容易出现弯折变形，相比圆柱杆结构的抗摔性能提升约15%左右。在绘图场景使用时，六棱杆的平面可以贴合直尺、三角板的边缘，划线时不会像圆杆那样容易滚动偏移，拉出的直线精度更高，对于需要手绘工程草图、标注尺寸线的设计人员来说，这个结构特性能有效提升手绘线条的平直度，减少反复调整的时间。整个结构没有多余的复杂特征，所有曲面都满足G1连续要求，在做工程图导出时，各个视图的轮廓线清晰，没有碎线、重线问题，可以直接用于后续的结构验证、手板制作或者生产开模参考，建模过程中所有特征都保留了完整的参数化尺寸，后续如果需要调整杆身长度、锥段角度、芯部直径，只需要修改对应特征的参数就能快速完成迭代，不需要重新绘制整体结构，适配不同使用场景下的定制化调整需求，比如针对儿童使用场景可以缩短杆身长度、加大握持段圆角，针对工程专业绘图场景可以加长锥段长度、缩小书写端直径，都能在原有模型基础上快速调整完成。
