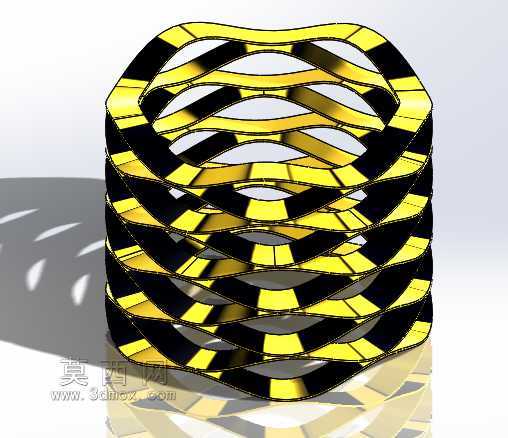

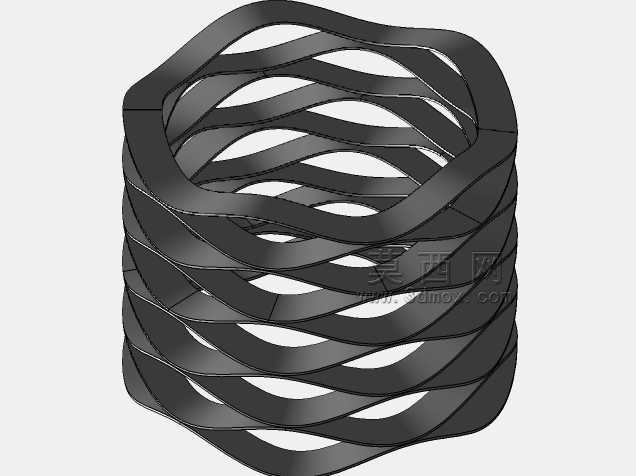

交错螺旋镂空警示防护筒体结构

　　该结构为交错螺旋式镂空防护筒体，主要应用于工业生产场景中设备外露运动部件的防护隔离，也可作为小型物料输送通道的外围防护结构，在自动化生产线、物料分拣设备、小型输送设备的外露旋转、往复运动区域，能够有效避免操作人员肢体意外接触运动部件造成机械伤害，同时镂空结构不会遮挡操作人员对内部设备运行状态的观察视线，兼顾防护安全性与现场运维可视性需求。从功能特性来看，该筒体采用多组螺旋带状构件交错排布的结构形式，相邻螺旋带之间形成连续的镂空区域，整体为等径圆柱形态，螺旋带沿筒体轴向连续扭转延伸，相邻层螺旋带之间保持均匀的间隙，既保证了筒体整体的结构刚度，又最大化降低了结构自重，相比全封闭防护筒体，该结构的通风散热性能更优，

　　当内部设备运行产生热量时，可通过镂空间隙实现自然对流散热，无需额外增设通风开孔，减少了加工工序。设计过程中，首先确定筒体的公称通径与轴向高度参数，根据防护对象的外围尺寸预留足够的安全间隙，避免防护筒体与内部运动部件发生运动干涉，螺旋带的宽度根据结构刚度需求计算确定，过窄的带体容易在受外力冲击时发生形变，过宽则会减小镂空区域面积，影响观察与散热效果，最终选定的带宽能够在承受常规侧向冲击力时保持结构形态稳定，不会出现带体弯折、脱开的情况。螺旋升角的设定经过多轮调整，既要保证螺旋带连续交错排布后形成均匀的镂空网格，又要避免螺旋带之间出现应力集中的锐角交接区域，所有带体交接位置均做圆弧过渡处理，减少应力集中系数，提升结构的抗疲劳性能。

　　外形尺寸方面，筒体整体为正圆柱形态，两端可根据安装需求设置连接法兰或者安装耳座，安装边界需要根据配套设备的安装基面确定，筒体轴线与内部运动部件的轴线保持同轴，径向安装间隙不小于内部运动部件的最大径向跳动量的1.5倍，轴向安装位置覆盖内部运动部件的全部危险行程区域，两端超出运动部件极限位置的距离不小于50mm，防止肢体从筒体端部与设备基面的间隙处伸入危险区域。警示配色采用黄黑相间的螺旋带交替排布，符合工业安全警示标识的配色规范，黄黑交替的螺旋纹路在设备运行时能够形成动态视觉警示效果，进一步提升现场人员的安全警觉性，相比普通平面警示标识，这种随筒体结构一体化的警示纹路不会出现脱落、磨损后标识失效的问题，长期使用仍能保持清晰的警示效果。

　　结构的连接方式可根据实际安装场景选择焊接、螺栓连接或者卡扣快装形式，快装形式的结构能够在设备运维时快速拆卸防护筒体，无需完全拆解周边设备，提升运维效率。在结构强度校核阶段，对筒体施加侧向1000N的均布载荷模拟意外撞击工况，仿真结果显示最大形变位置出现在筒体中部，形变量小于筒体直径的千分之一，远低于结构形变允许阈值，螺旋带交接位置的最大应力低于材料屈服强度的60%，满足长期使用的强度要求。该结构也可拓展应用于户外公共设施的防护立柱、景观装饰性防护结构等场景，通过调整螺旋带的宽度、升角、配色方案，可适配不同场景的功能与视觉需求，当作为景观结构使用时，可在筒体内部设置照明组件，光线透过镂空间隙投射出连续的螺旋光影，兼具防护功能与装饰效果。
