立式可调脚踏操作支撑装置结构设计

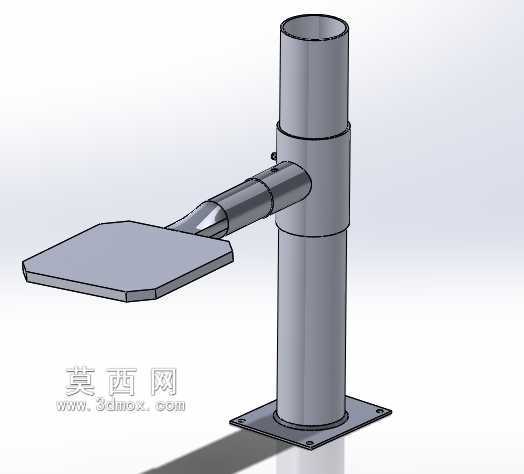

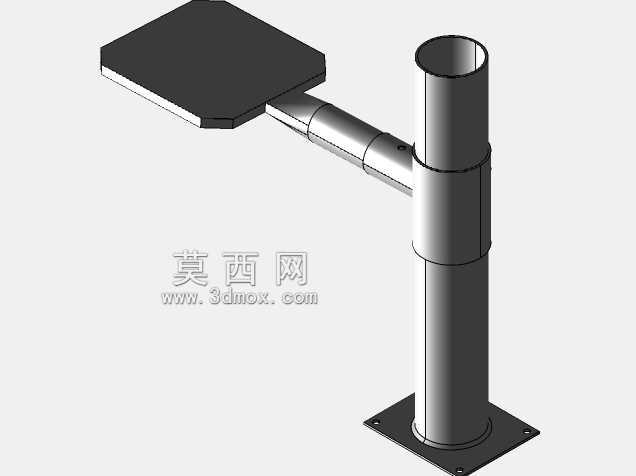

　　这类立式脚踏支撑结构，多应用在工业生产工位的操作端、小型设备的启停控制点位，或是需要脚部触发操作的工装辅助工位，相比手部操作控件，脚踏结构能够解放操作人员的双手，让操作人员在完成手部装配、检测、物料摆放动作的同时，通过脚部完成对应的触发、锁止或是支撑调节动作，在流水线工位、小型加工设备旁、检验测试台架区域都有很高的适配性。从结构本身来看，底部采用方形法兰安装板设计，安装板四角预留螺栓过孔，能够直接通过膨胀螺栓或是机牙螺栓固定在水泥地面、钢制平台台面或是设备基座的预留安装面上，安装板的厚度经过受力校核，能够承受立柱传递的侧向弯矩与垂直方向的踩踏载荷，避免长期使用后出现安装面变形、立柱倾斜的问题。立柱主体采用分段式圆管结构，

　　中间设置抱箍式调节锁紧段，横向伸出的脚踏臂穿过抱箍结构，能够根据不同操作人员的身高、操作习惯，或是工位的实际操作高度需求，调整脚踏臂的安装高度，调整到位后通过抱箍的锁紧螺栓压紧固定，不需要额外加工定位孔，调节行程覆盖常规工位的操作高度区间，适配不同场景的使用需求。脚踏臂采用变径圆管结构，靠近立柱的连接段直径更大，提升悬臂的抗弯曲能力，避免长期踩踏后臂杆出现弯折变形，臂杆与脚踏板的连接位置做了圆弧过渡处理，减少应力集中点，提升结构的疲劳寿命。脚踏板采用带切角的方形平板结构，板面边缘做了钝边处理，避免尖锐边角划伤操作人员的工鞋，平板的踩踏面积足够覆盖常规工作鞋的脚掌接触区域，踩踏时的受力分布均匀，不会出现局部压强过大导致的脚部不适，

　　踏板与臂杆的连接采用满焊固定，焊缝位置做了打磨处理，避免焊渣残留造成的凸起剐蹭。在设计思路上，这类结构优先考虑使用场景的耐用性与调节便利性，整体没有复杂的传动构件，全部采用金属型材焊接、螺栓锁紧的结构形式，加工难度低，常规的机加工车间就可以完成生产制造，后期维护也十分简便，只需要定期检查抱箍的锁紧螺栓是否松动、安装法兰的固定螺栓是否存在退丝情况即可，不需要复杂的润滑或是易损件更换。从安装边界来看，立柱的总高度适配成年人站立操作时的脚部抬起高度，不会因为立柱过高造成周边空间的干涉，横向伸出的脚踏臂长度控制在合理区间，既保证操作人员有足够的踩踏操作空间，也不会因为悬臂过长导致结构受力过大、晃动量超标的问题，

　　安装时只需要保证底部法兰的安装平面水平度在允许范围内，就可以保证整个结构的使用稳定性，不会出现踩踏时的侧倾风险。这类结构在实际使用中，还可以根据具体的使用需求，在脚踏板下方加装触发开关、阻尼缓冲件，或是在立柱上加装额外的附件安装位，拓展对应的功能，比如加装手部防护挡板、操作提示牌安装座等，适配不同工位的个性化需求。结构的所有外露金属表面都可以做防锈喷涂处理，适配车间内多油污、多粉尘的使用环境，长期使用也不会出现表面锈蚀脱落的问题，整体的结构刚性足够承受常规操作下的踩踏冲击力，即使操作人员瞬间施加较大的踩踏力，结构也不会出现永久性变形，能够满足工业场景下长期高频使用的要求。
