液压管路用双凸耳快插套筒接头结构

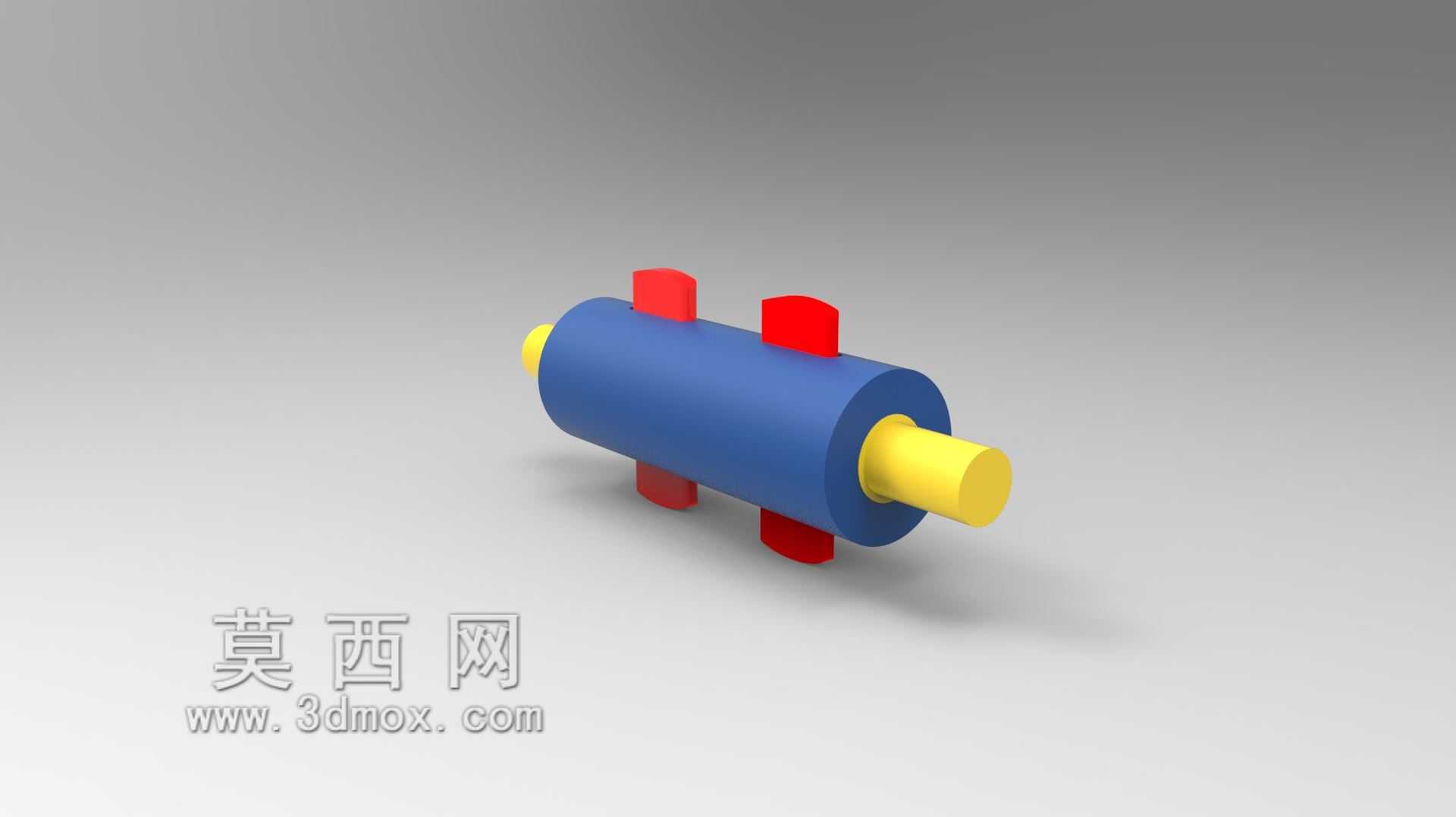

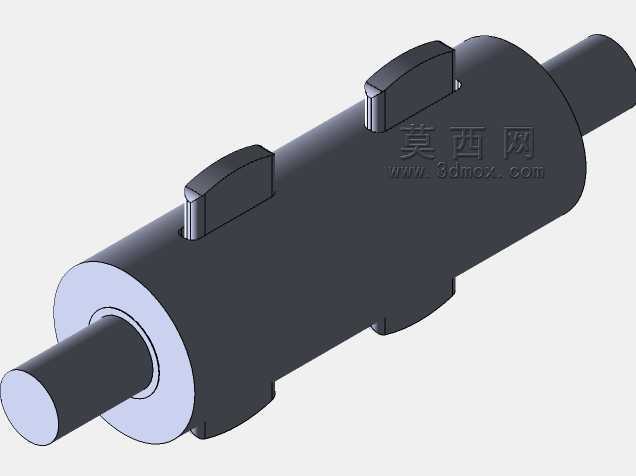

在中低压流体输送管路的布设场景中，这类带双侧凸耳定位结构的套筒接头，主要承担两段同径硬质管路的快速对接与轴向定位作用，常见于小型液压站外接油路、气动设备分支气路、低压冷却循环水路的装配环节，相比传统螺纹旋接式接头，它的装配动作更简单，不需要在管端提前加工外螺纹，也不需要额外缠绕密封生料带，能有效缩短现场管路装配的作业时长。从结构设计逻辑来看，这个接头采用了同轴贯通的主体结构，中间段为等直径的圆柱套筒基体，是整个零件的受力主体，两端伸出的阶梯轴段为插管导向段，直径略小于套筒主体内径，装配时直接插入待连接的管路内孔，依靠插管段与管路内壁的过盈配合实现静密封，不需要额外加装密封垫圈就能满足中低压工况下的密封要求。套筒主体外侧对称分布的四个红色凸耳结构，是整个接头的核心功能设计点，这四个凸耳沿套筒周向90度均匀排布，凸耳的突出高度刚好匹配常用管路管夹的卡槽尺寸，装配完成后可以直接用标准卡扣式管夹卡在凸耳位置，不需要额外调整接头的周向角度，就能实现接头与管路的轴向锁止，避免管路在受外力拉扯、设备运行产生振动时出现接头脱出、管路移位的问题。从安装边界尺寸来看，套筒主体的长度控制在常规管路接头的通用尺寸区间，插管段的伸出长度经过匹配计算，插入管路后不会出现过深顶堵管路通径、或是过浅导致配合长度不足密封失效的问题，凸耳的外轮廓最大直径比套筒主体外径大出的尺寸，刚好适配市面上通用的轻型管夹卡槽深度，不需要定制专用管夹就能直接完成装配，能大幅降低现场装配的配件适配成本。在实际选型应用时，这类接头更适合用于固定布设的管路对接场景，不适合用于需要频繁拆装、管路存在大幅摆动的活动连接部位，因为它的锁止结构依靠外置管夹实现，频繁拆装会导致管夹卡槽磨损，降低锁止可靠性。建模过程中需要重点保证几个关键尺寸的形位公差：首先是两端插管段与套筒主体的同轴度，要是同轴度偏差超过0.1mm，装配时就会出现插管段插不进管路、或是插入后管路偏斜产生额外内应力的问题；其次是四个凸耳的对称度，要是凸耳周向分布不均，管夹安装时就会出现单侧卡合不到位的情况，长期受振动影响容易出现松脱；另外插管段的外圆表面粗糙度需要控制在合理区间，表面太光滑会导致配合面摩擦力不足容易脱出，表面太粗糙则会划伤管路内壁，甚至在装配时切下管路内壁的材料碎屑，进入管路系统造成阀件、泵体的堵塞。不同于带单向阀的快换接头，这个套筒接头是贯通式结构，内部没有任何单向截止结构，流体通过时的压力损失极小，适合用于对流体通径要求严格、不允许出现通径缩颈的管路场景，比如冷却循环水的主通路、气动系统的主供气路，用这类接头不会因为接头内部结构产生额外的流阻，能保证流体输送的效率。在装配作业时，只需要将两端的插管段分别插入两侧待连接的管路内孔，推到插管段的根部台阶位置，再把两个对开式管夹卡在凸耳两侧的卡槽位置，扣紧管夹的锁扣就完成了整个装配过程，整个过程不需要使用管钳、扳手等额外工具，徒手就能完成操作，特别适合空间狭小、工具操作不便的设备内部管路布设场景。另外这个接头的结构没有多余的异形结构，主体全部为回转体加对称凸耳结构，加工工艺性很好，不管是采用金属棒料车削加工后铣削凸耳，还是采用工程塑料注塑成型，都能实现很高的加工效率，量产时的成本控制优势很明显，适合大批量应用在通用流体设备的管路系统中。需要注意的是，这类接头的适用压力范围和插管段与管路的配合过盈量直接相关，设计时需要根据实际应用的管路材质、工作压力调整过盈量的数值，比如用于尼龙管路时过盈量可以适当放大，用于硬PVC管路时过盈量要适当减小，避免装配时把管路撑裂。
