方形法兰连接电动水闸给料机结构

　　在粉体加工、粮食储运、环保除尘、建材生产这类涉及散状物料定量输送的工况里，锁风、均匀给料一直是管路衔接段的核心需求，这款水闸给料机就是针对这类场景设计的刚性叶轮式卸料设备，和普通插板阀只能做通断控制不同，它能在维持上下腔体压差的前提下，实现物料的连续定量供给，避免输送管路因为漏风出现物料架桥、除尘效率下降的问题。

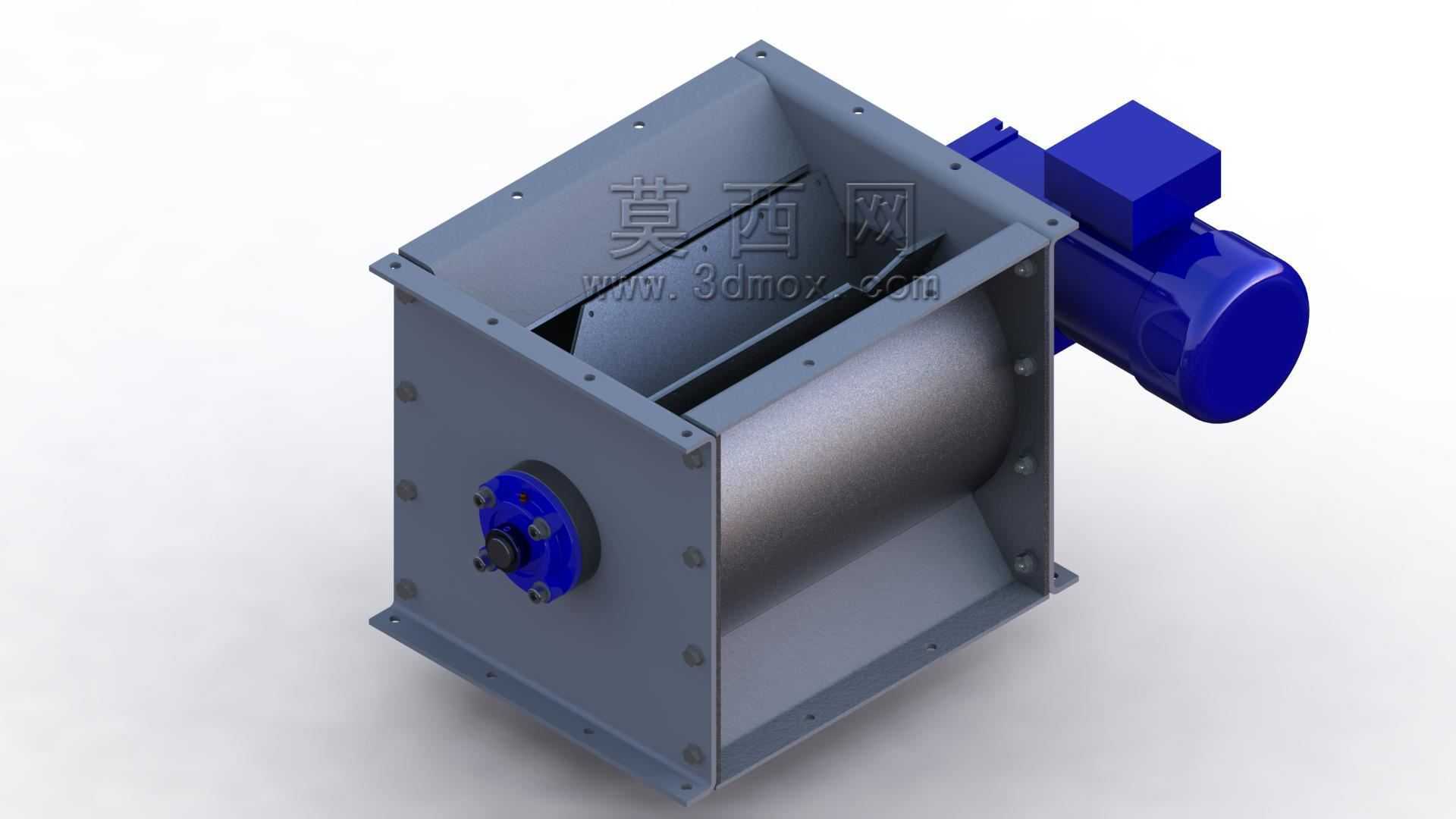

　　从结构设计来看，设备主体采用方形法兰对接结构，上下两端的法兰面预留了均匀分布的螺栓安装孔，安装时可以直接和上方料仓出料口、下方输送设备进料口做刚性对接，法兰面的平面度公差控制在0.2mm以内，对接后配合密封垫片能有效减少粉尘外溢和漏风问题。主体壳体采用折弯焊接成型的箱式结构，侧板和端板的拼接处做了连续满焊处理，避免物料从拼接缝隙渗漏，壳体内部的过流面做了圆弧过渡处理，没有直角积料死角，能减少物料残留，适合输送粉状、小颗粒状的非粘性物料，比如水泥、粮食、除尘灰、塑料粒子这类常见工业散料。

　　核心的给料叶轮采用整体式焊接结构，叶片和主轴之间做了满焊加固，叶片外缘和壳体内壁的间隙控制在0.3-0.5mm之间，这个间隙值是经过多轮工况验证的：间隙过大会导致锁风效果差，上下腔体串风会影响上游除尘或者气力输送系统的压力稳定，间隙过小则会因为加工误差、热胀冷缩出现叶轮擦碰壳体的问题，引发设备卡滞、电机过载。叶轮的叶片数量设置为6片，等分布置在主轴上，转动时每两个相邻叶片和壳体内壁形成一个独立的料格，随着主轴转动，料格转到上方进料口时填充物料，转到下方出料口时依靠重力将物料卸出，整个过程连续平稳，给料量可以通过调整驱动端的转速来线性调节，适配不同产能的生产线需求。

　　驱动端采用直联式减速电机布局，电机通过端盖直接固定在壳体侧部，输出轴和叶轮主轴通过联轴器直连，省去了链传动、带传动的额外张紧结构，既缩小了设备整体的安装占地空间，也减少了传动环节的功率损耗和后期维护点。端盖处设置了独立的轴承座和密封组件，轴承采用深沟球轴承承受径向载荷，密封采用填料密封加骨架油封的双重结构，能阻挡细粉进入轴承腔，避免轴承过早磨损，延长设备连续运行的周期。

　　在安装边界上，这款设备的进出料口法兰为标准方形尺寸，安装时需要保证上下对接的管路同轴度偏差不超过1mm，避免设备承受额外的管路应力；驱动电机的接线端需要预留足够的接线和检修空间，侧方要留出至少能拆开端盖螺栓的操作距离，方便后期检修叶轮、更换密封件的时候不需要完全拆除上下连接的管路。设备运行时的转动方向需要和壳体上标注的方向一致，反向转动会导致物料在壳体内挤压，引发叶轮卡滞、电机过载跳闸的问题。

　　和传统的星形卸料阀相比，这款水闸给料机的壳体采用了加厚的钢板材质，刚性更强，在料仓料柱压力较大的工况下也不会出现壳体变形蹭叶轮的问题，适合安装在料仓底部、旋风除尘器出料口、气力输送管路的进料端这类有一定压差的工况位置，既可以做均匀给料装置使用，也可以做锁风卸料装置使用，在粮食加工、水泥生产、冶金除尘、化工粉体输送的生产线里都能适配。设计时还考虑了耐磨需求，对于磨琢性较强的物料，可以在叶片外缘加装可更换的耐磨密封条，磨损后只需要更换密封条就能恢复间隙精度，不需要整体更换叶轮，降低后期的维护成本。
